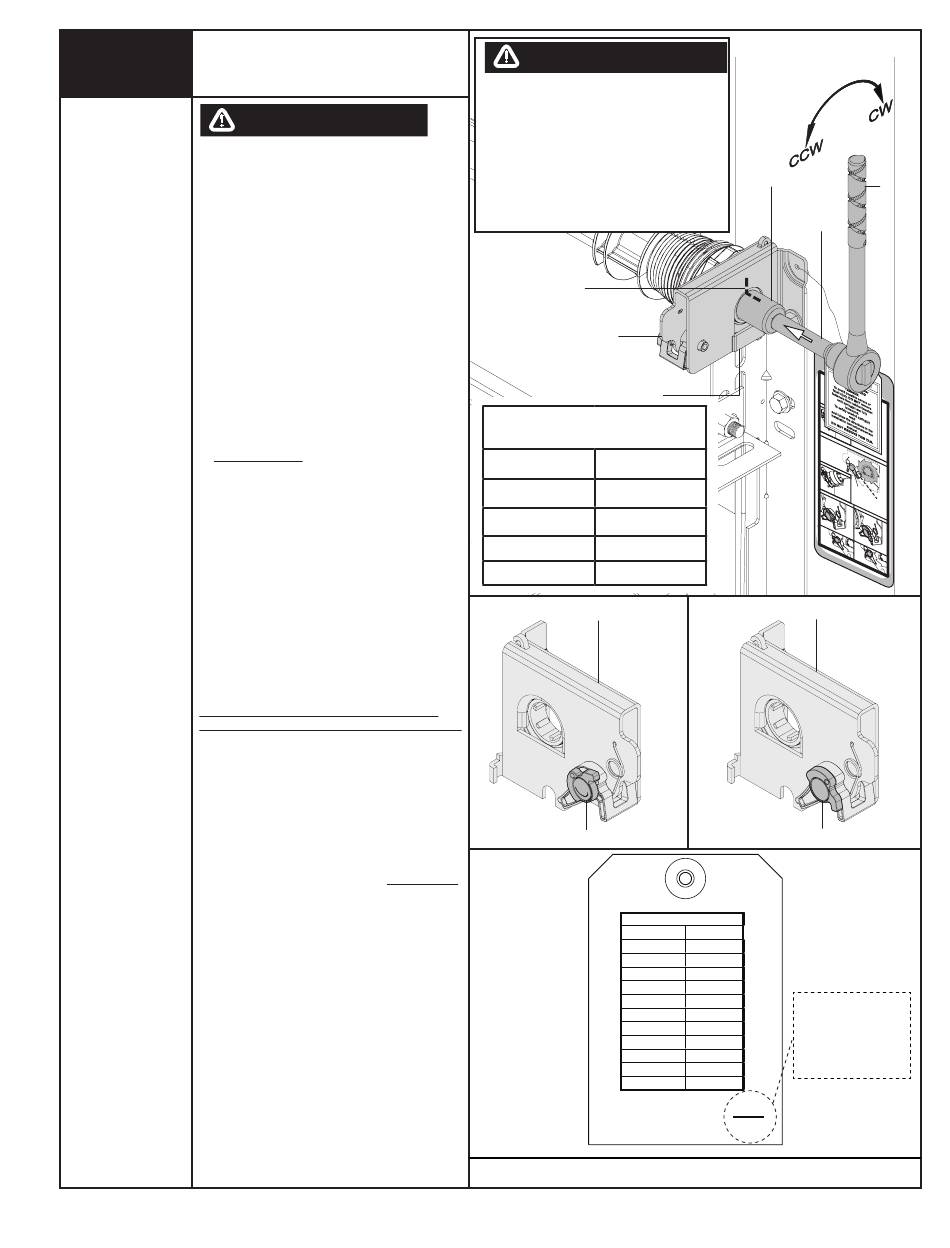

Arrollamiento de resortes

ADVERTENCIA
Herramientas
necesarias:
SE RECOMIENDA USAR GUANTES DE CUERO AL
ARROLLAR LOS RESORTES DEL TORQUEMASTER
Trinquete
PLUS. EL NO USAR GUANTES PUEDE CAUSAR
Cubo de 5/8" LESIONES EN LAS MANOS.
Cerciorarse de que el cable de compensación esté
Extensión de 3"
alineado en la primera ranura del tambor para cable
(Paso 26). Hay dos métodos para contar las vueltas
Guantes
del resorte mientras se lo arrolla. Un método es
identificar el diente negro en la rueda de trinquete
Escalera de tijera
dentro del soporte lateral. Cuando la rueda completa
una revolución y el diente regresa a su punto original,
ha ocurrido una vuelta. El otro método es hacer una
marca en el eje de arrollamiento (o cubo) y el soporte
lateral, y contar las vueltas de esta manera.
Comenzar en el lado derecho. Girar la perilla del
trinquete en el soporte lateral hacia la posición
superior. Con una llave de trinquete y un cubo de
16 mm (5/8").
NOTA: También se recomienda una extensión de
76 mm (3") para mayor espacio libre desde el angular
horizontal.
Para arrollar el resorte, rotar el eje de arrollamiento
en sentido antihorario, mientras se observa el diente
negro en la rueda de trinquete o la marca en el eje de
arrollamiento.
IMPORTANTE: LA PERILLA DEL TRINQUETE HA DE
ESTAR EN LA POSICIÓN SUPERIOR PARA ARROLLAR
O DESARROLLAR EL RESORTE UN NÚMERO
DETERMINADO DE VUELTAS.
Después de 2-3 vueltas, retirar la llave de trinquete
y ajustar el cable del lado izquierdo. Verificar que los
cables estén en la primera ranura de los tambores
para cable, como se muestra en el Paso 25.
NOTA: Las aplicaciones de un solo resorte no
necesitan arrollamiento de resortes en el lado
izquierdo, pero es preciso ajustar la tensión del cable.
IMPORTANTE: LA TENSIÓN DEL CABLE DE
COMPENSACIÓN HA DE SER LA MISMA EN AMBOS
LADOS ANTES DEL ARROLLAMIENTO COMPLETO DE
LOS RESORTES.
CONSULTAR LA TABLA DE VUELTAS DEL RESORTE
PARA OBTENER EL NÚMERO DE VUELTAS NECESARIAS:
Para aplicaciones de un solo resorte:
Volver al lado derecho y continuar arrollando el resorte
el número de vueltas necesarias para la puerta.
Colocar la perilla del trinquete en la posición inferior.
Para aplicaciones de resorte doble:
Utilizar el diente negro de la rueda de trinquete para
referencia del arrollamiento o hacer una marca en
el eje de arrollamiento y el soporte lateral. Colocar la
llave de trinquete con un cubo de 5/8" en el extremo
izquierdo del eje de arrollamiento. Para arrollar el
resorte, rotar el eje de arrollamiento en sentido horario,
mientras se observa el diente negro en la rueda de
trinquete o la marca en el eje de arrollamiento.
Rotar el eje de arrollamiento de la puerta el número
necesario de vueltas. Luego, volver al lado derecho
y arrollar el resorte derecho el número necesario de
vueltas. Colocar la perilla del trinquete en la posición
inferior en ambos lados.
IMPORTANTE: MARCAR EL NÚMERO DE VUELTAS
DE RESORTE EN LA ETIQUETA DE ADVERTENCIA DEL
SOPORTE LATERAL DEL TORQUEMASTER
NOTA: Puesto que el total de vueltas para equilibrar
la puerta puede desviarse de los valores de la TABLA
DE VUELTAS DE RESORTE en ± 1/2 vuelta, podría ser
necesario ajustar el número de vueltas recomendadas
una vez se completa el montaje de los suspensores
posteriores.
IMPORTANTE: SUJETAR LA PUERTA EN LA POSICIÓN
CERRADA PARA EVITAR QUE SUBA REPENTINAMENTE
EN CASO DE QUE SE HAYA ARROLLADO EL RESORTE
EXCESIVAMENTE Y RETIRAR CAUTELOSAMENTE LAS
MORDAZAS DE PRESIÓN DE LOS RIELES VERTICALES.
26
Por favor, no devolver este producto al concesionario. Contactar al concesionario local de Wayne-Dalton
consultar la sección empresarial de las páginas amarillas o dirigirse a la sección "Find a Dealer" ("Encontrar un concesionario") en red en www.Wayne-Dalton.com.
ADVERTENCIA
ANTES DE ARROLLAR O AJUSTAR LOS
RESORTES, CERCIORARSE DE QUE EL
ARROLLAMIENTO SE EFECTÚE EN EL SENTIDO
CORRECTO, COMO SE ESTIPULA EN LAS
INSTRUCCIONES DE INSTALACIÓN. DE OTRA
®
MANERA, SI NO SE ARROLLA EL RESORTE EN
EL SENTIDO CORRECTO, LOS ACCESORIOS DEL
RESORTE PODRÍAN SEPARARSE DEL MISMO Y
CAUSAR LESIONES GRAVES O FATALES.
Marcas
Soporte lateral
VUELTAS DE RESORTE
RECOMENDADAS
Altura de la puerta
6'-6"
7'-0"
7'-6"
8'-0"
Soporte lateral
Perilla del trinquete en la posición superior
PLUS.
®
DORSO DE LA(S) ETIQUETA(S) DE ADVERTENCIA
DEL SOPORTE LATERAL DEL TORQUEMASTER
Cubo de 5/8"
Diente negro
Vueltas de resorte
15
16
17
18
Perilla del trinquete en la posición inferior
Spring Turns
Door Height Spring Turns
(6' - 0") 14
(6' - 3") 14 - 1/2
(6' - 5") 15
(6' - 6") 15
(6' - 8") 15 - 1/2
(6' - 9") 15 - 1/2
(7' - 0") 16
(7' - 3") 16 - 1/2
(7' - 6") 17
(7' - 9") 17 - 1/2
(8' - 0") 18
Number of Installed Spring Turns
. Para encontrar un concesionario local de Wayne-Dalton,
®
Trinquete
Extensión
de 3"
U se
th e
th is
se
la b Il lu
e l. st ra
W A
ti o n
, in
c o n
R N
ju n
R a c ti o
c h n w I N G
it h
e t
E X B r a th e
In st
T R
c k e ru c
E M ti o n
T o EN GA t is
E S s o
a v T E GE D u n n th
SI D
fa ta o id N S P R d e e o
E VI th e
l in p o IO EW IN G r
fa s r si
ju r s s ib N . d e
te n o f
y , D
e r s le
O s e
u n fr o
N O v e
ti l s m r e
T r
p r in r a tc o r
e m
T o g ( s h e
EN GA o v
s a w n t b
GE D ) a e
fe ly w o r e r a c
UN
a n D ER u n u n fu ll k e
N EA d . t
d fo w in y
TH
in s ll o w V IE d s
W r e a
ta ll p r in
a ti th e d
o n g ( s
d ir
D O in s e c )
tr u ti o
N O
m a c ti o n s
T R Ra tc
n u he t n s in Ca bl
E M Pa w th e e Dr
a l. l /o w um
No O V n e
sp ac E T r s
Ra tc e be
tw ee H IS
he t No
Pa w n sp ac
Ca bl l an T A
e be
e Dr d G . Pa w tw ee
um l an n Ra
in di d Ca
D IS tc he
ca te bl e t
EN GA s en Dr um
GE D ga ge
SI D m en
E VI t
EW
D IS
EN GA
GE D
UN
D ER
N EA
TH
VI EW
Ra tc
he t
Pa w Ca bl
No l e Dr
sp ac um
Ra tc e be
tw ee
he t
UP PE Pa w n Sp ac
Ca bl l an
R PO e be
e Dr d tw ee
SI TI um n Ra
ON an d
no n- Ca bl tc he
t Pa
in di e Dr w l
ca te um
s en
ga ge
m en
t
LO W
ER
PO
SI TI
ON
Ra tc
he t
Pa w
l in
Up pe
r Po
si tio
n
UP PE Ra tc
R PO he t
SI TI Pa w
l in
ON Lo w
SI D
E VI er Po
EW si tio
n
LO W
ER
PO SI TI
ON
SI D
E VI
EW
Soporte lateral
Lugar donde marcar
el número de vueltas
de resortes instaladas
PLUS
®
