PORCIÓN DEL AGUILÓN
Orificios A y B de la válvula de control y los orificios P3 y P4
●
de la válvula PPC están conectados con la cámara de
descarga D por medio del agujero f calibrado D en el carrete
1.

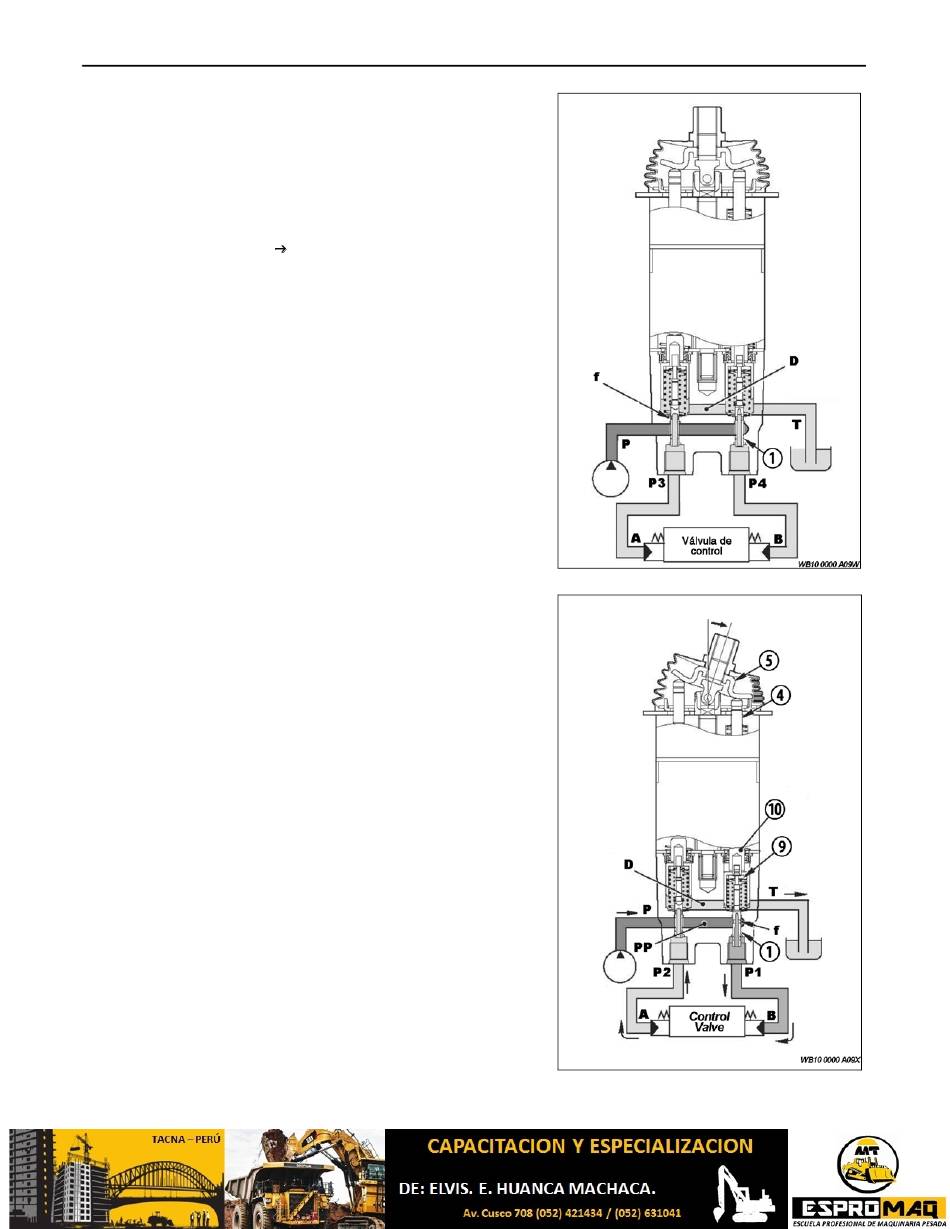

Control Fino, Accionador
Cuando el disco 5 empieza a empujar hacia abajo el pistón
●
5 y al pistón 0, como resultado se mueve el retenedor 9.
Este movimiento comprimirá el resorte 2, el cual a su turno,
acciona en el carrete 1 y lo empuja hacia abajo.
Como resultado de esta acción, el agujero calibrado f queda
●
aislado de la cámara de drenaje D y casi al mismo tiempo el
quedará conectado con la cámara PP , la cual está conectada
directamente con el circuito de control del cargador.
La presión en el circuito de control del cargador fluirá a través
●
del agujero calibrado f y dentro del circuito, así de este modo
incrementa la presión en el orificio P1/ B.
Cuando se incrementa la presión P1 , el carrete 1 es
●
empujado hacia arriba, y el agujero calibrado f vuelve a
quedar conectado con la cámara D de descarga, así de este
modo comprime el resorte 2.
La flotación del carrete 1 continuará hasta que el agujero
●
calibrado f esté en la mitad del camino entre la cámara de
descarga D y la cámara de presión PP, y hasta que la presión
en el conducto P1, la presión que está actuando en la
sección del vástago 1 compense la fuerza aplicada por el
resorte 2.
El resorte 2 está comprimido proporcionalmente al
●
movimiento del disco 5 y la presión en P1 se incrementa en
proporción al recorrido del disco. Entonces la posición de
equilibrio es luego mantenida hasta que la posición del pistón
4 sea cambiada.:
1. Mientras las presiones en los orificios B y P1 estén
perfectamente balanceada;
2. Hasta que la presión en la sección B/P1, presión que
actúa en el vástago 1, sea suficiente para contrarrestar la
fuerza del resorte 2.
Esto asegura la proporción entre la posición de la palanca de
●
control, presión del circuito B/P1 , y el desplazamiento del
vástago de la válvula de control principal.
10-58
1
Neutral
VÁLVULA PPC
