Puesta En Funcionamiento; Montaje Brazos 3° Punto Inferior - Sicma Rg Manual De Uso Y Mantenimiento

ATENCIÓN PELIGRO
GENÉRICO
Fig. 1
Fig. 3
Fig. 4
Fresadora RG
5.
ATENCIÓN
Solo operadores calificados y que han leído y comprendido bien las pres-
cripciones de seguridad pueden efectuar las operaciones que a continua-
ción se describen. Además, deben cerciorarse de que no haya personas,
animales y cosas expuestas en la zona donde se efectúa la conexión al
tractor.
Antes de efectuar la "puesta a punto - conexión al tractor" lea toda esta
parte para estar preparado con tiempo para cualquier posibilidad.
El operador y los eventuales ayudantes deben tener a disposición los equi-
pos de protección individuales (EPI) y usarlos según sea necesario.
La fresadora puede desplazarse solo si está conectada al tractor, para po-
derla conectar seguir paso a paso las instrucciones a continuación inclui-
das.
Las operaciones que siguen deben ser efectuadas según el orden a conti-
A B C
nuación indicado.
•
•
•
•
Fig. 2
5.1
Los brazos de tercer punto inferior no están premontados en la máquina
para limitar las dimensiones de la misma, pero llegan sujetos al bastidor..

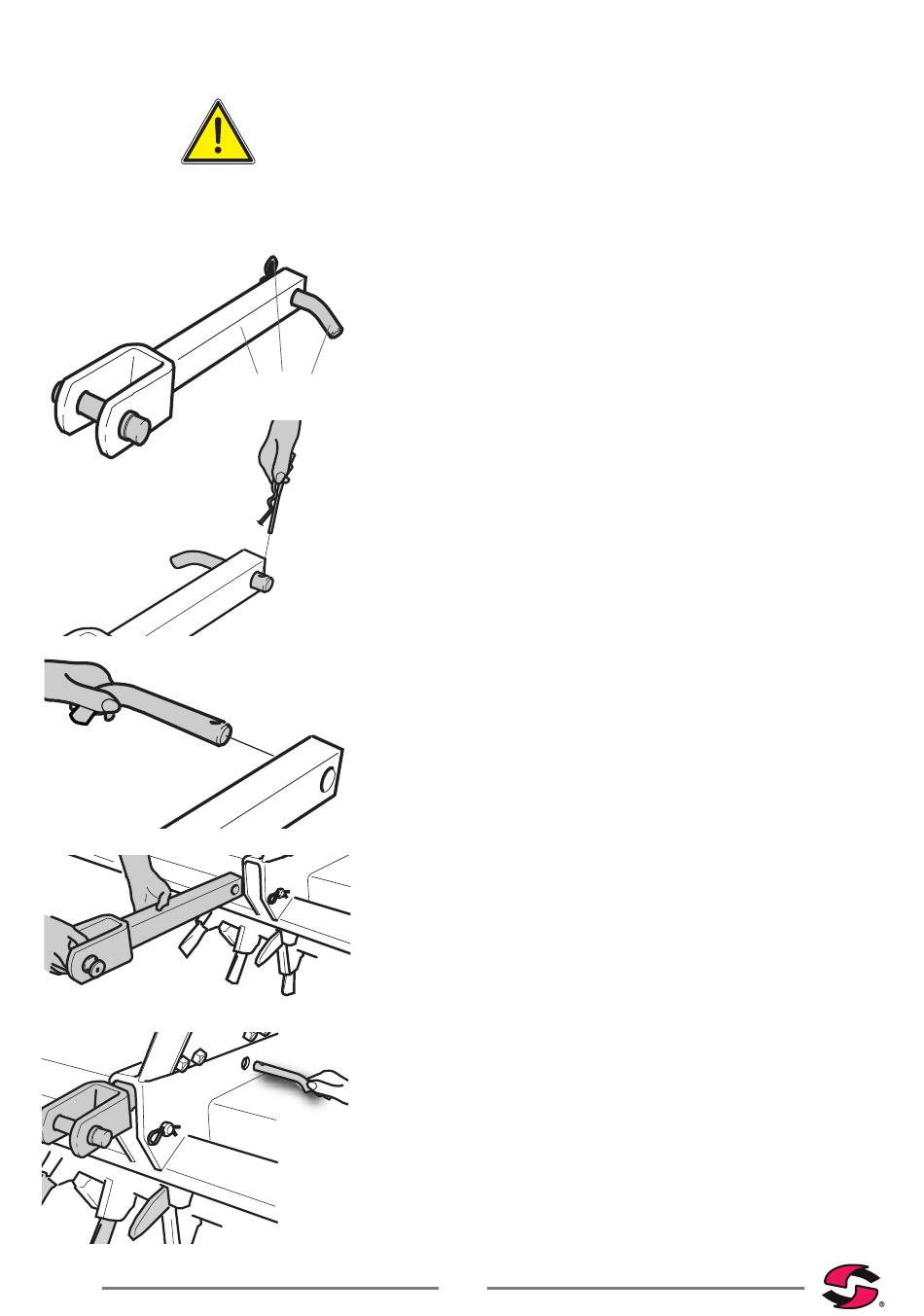

Para poder montar los brazos "A" (Fig. 1) el operador debe:
•
•
•
•
•
Siga los mismos pasos para montar el brazo del lado opuesto.
Fig. 5

PUESTA EN FUNCIONAMIENTO

MONTAJE BRAZOS 3° PUNTO INFERIOR
CONEXIÓN DEL ÁRBOL CARDÁN
CONEXIÓN EMPALME DE TRES PUNTOS AL TRACTOR
CONEXIÓN HIDRÁULICA
MONTAJE BRAZOS 3° PUNTO INFERIOR
Quitar el pasador "B" del brazo (Fig. 2).
Quitar el relativo perno "C" (Fig. 3).
Introducir el brazo en su sede (Fig. 4).
Introducir el perno "C" (Fig.5).
Introducir el pasador "B".
- 26 -
