2.4. Componentes

2
1
3
4
5
1. Interruptor de acionamento
2. Botão trava do interruptor
3. Proteção de resíduos
4. Parafusos de fixação da lâmina
5. Placa da base
6. Chave allen
7. Conexão para aspirador de pó / saco para coletor
(não acompanha)
8. Rolete da lâmina
2.5. Montagem e operação
2.5.1. Instalação e extração da lâmina
Assegure-se sempre de que o equipamento esteja
desligado e fora da tomada antes de instalar ou extrair
a lâmina (9). Para a instalação da lâmina (9), solte
os dois parafusos de fixação no suporte da lâmina
(10). Ao introduzir a lâmina de serra (dentes da lâmina
voltados para frente) no suporte da lâmina, utilize a
6

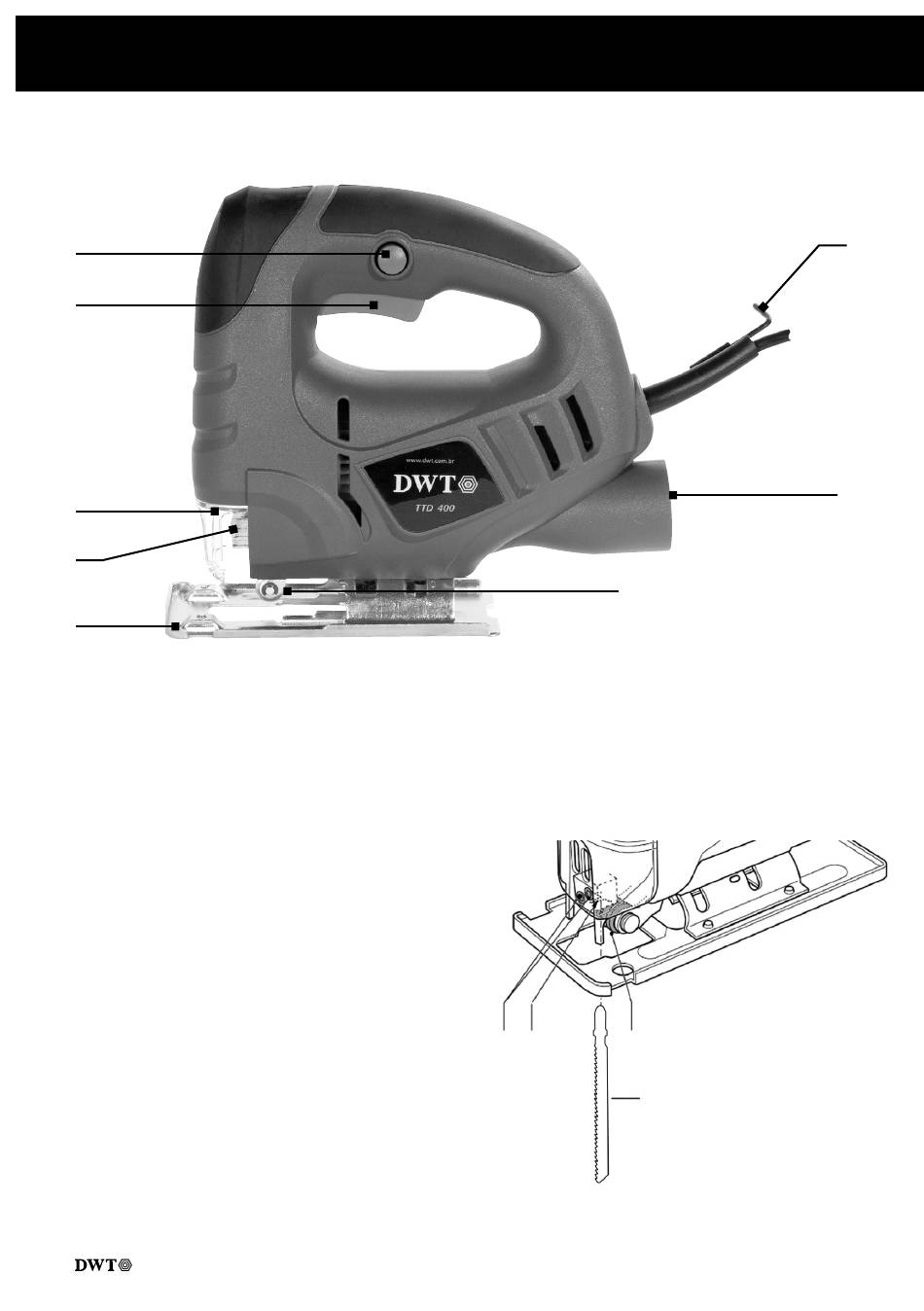

Fig. 1 – Componentes
chave allen para apertar o parafuso trava da lâmina.
Ao introduzir a lâmina da serra, deverá observar que a
parte posterior da lâmina de serra deve ser encaixada
na ranhura da polia de guia (8), Fig. 2.
4 10
Fig. 2 – Instalação e extração da lâmina de serra
8
8
9
6
7
