PARTES DEL DISPOSITIVO

Descripción de las partes más importantes que el usuario necesita saber.

USB mini: Conector para conexión con el PC tipo

Opto in: 4 entradas optoacopladas hasta 12VDC

I2C: Pines disponibles para la comunicación I2C

Power in: Entrada de voltaje de 9VDC hasta 30VDC para alimentar la tarjeta

Relay: 4 salidas de relés controladas por el microcontrolador

Socket XBee: Conector para los distintos módulos compatibles con el formato XBee, con
un voltaje disponible de 3.3VDC

Analog in: 6 entradas análogas (Max. 5V) con pines de alimentación (GND y 5V)

Reset: Botón encargado de reiniciar el sistema.

JST: Conector JST de 3 pines (Vin, GND, D12), utilizado para alimentar y encender el
módulo GPRSBee (GPRS/GSM).

Switch: Interruptor de encendido y apagado, cuenta con LED indicador (PWR)
Luis Thayer Ojeda 0115 Of. 1105, Providencia, Santiago, Chile
+56 2 23339579 | www.olimex.cl | info@olimex.cl
MANUAL DE USUARIO DE XBEE IO PRO V2 R2
(ARDUINO LEONARDO COMPATIBLE)

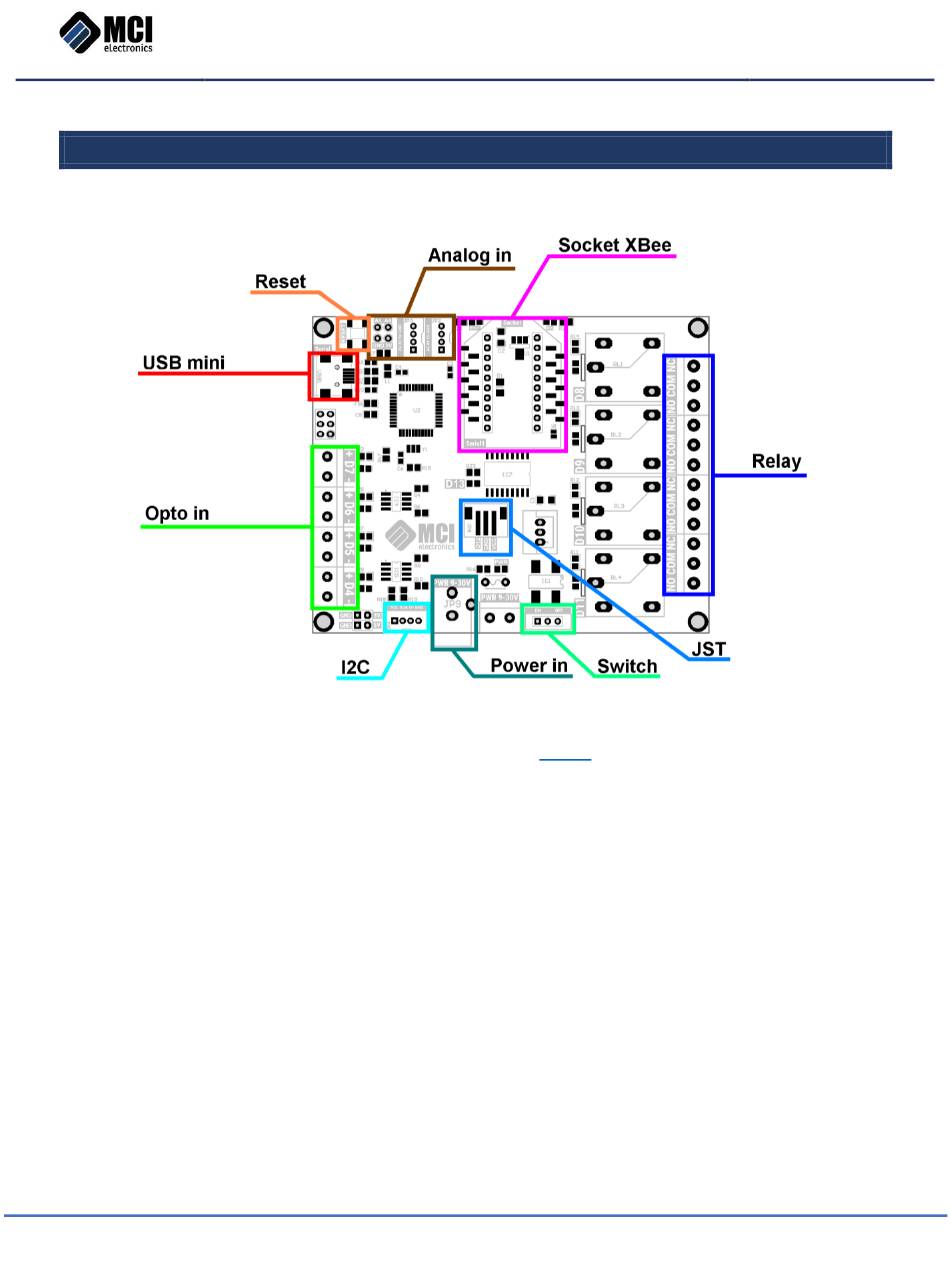

Figura 1. Descripción de la tarjeta.
mini B
(precaución, tiene polaridad)
