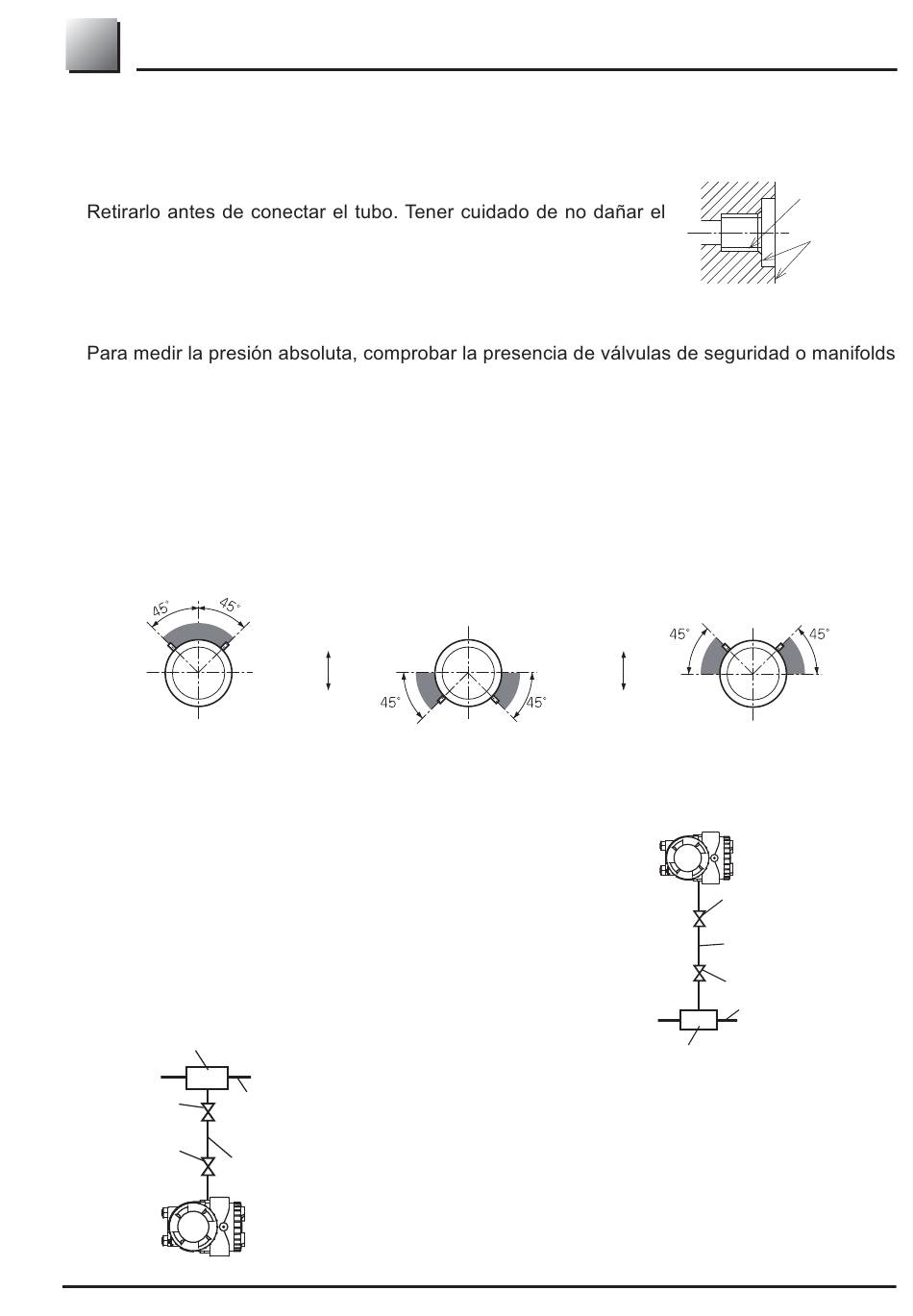

6.2.2 Sensores de presión efectiva (FKG) y absoluta (FKA)
Quitar el tapón de protección
La conexión del proceso está protegida por un tapón de plástico.
paso de rosca ni la junta.
Empalmar el sensor a los tubos
La conexión del proceso estándar permite empalmar el sensor a los tubos.
para aplicaciones en vacío.
Colocación del racor del proceso
La toma de presión se debe colocar como se muestra en las siguientes imágenes para que
pueda ser correctamente transmitida al sensor.
Su posición está determinada por las condiciones de uso (punto de medida, características
del proceso).
Medición de gas
de 0 a 45° hacia arriba
respecto a la vertical
Antes de realizar un empalme
1- Medición de la presión de gas
Instalar el sensor por encima de los tubos. Si la temperatura
del gas es elevada, utilizar un bote de condensación, como
para el vapor.
Toma de presión
Válvula de
seguridad
Válvula
de
presurización
INF-TN5FCXA2V5e-Sp
Medición de líquido
Arriba
Abajo
de 0 a 45° hacia abajo
respecto a la horizontal
Tubos del
proceso
2- Medición de la presión de líquido
Tubos de
empalme
Instalar el sensor por debajo de los tubos.
Colocar los tubos de manera que no se acumule
ningún gas en el sensor. Puede resultar útil instalar
un depósito colector de gas.
Medición de vapor
Arriba
Abajo
de 0 a 45° hacia arriba
respecto a la horizontal
Válvula de
presurización
Tubos de
empalme
Válvula de aislamiento
Tubos del
proceso
Toma de presión
Roscado
Superficies
de contacto
