3.6.1. J1 CAN

La interfaz CAN de la batería de iones de litio no cuenta con un aislamiento galvánico.
La clavija de tierra CAN está protegida con respecto al terminal negativo con un fusible
reiniciable de 200 mA.
Núm. de
CLAVIJA
1
2
3
4
5
Tabla 10. Interfaz de J1 CAN
Recuerde: El bus CAN no cuenta con un aislamiento galvánico
1
El conector CAN tiene un tapón protector M12 (ver figura 5). Cuando no se utilice CAN, debe
montarse para garantizar la clasificación IP de la batería de iones de litio.

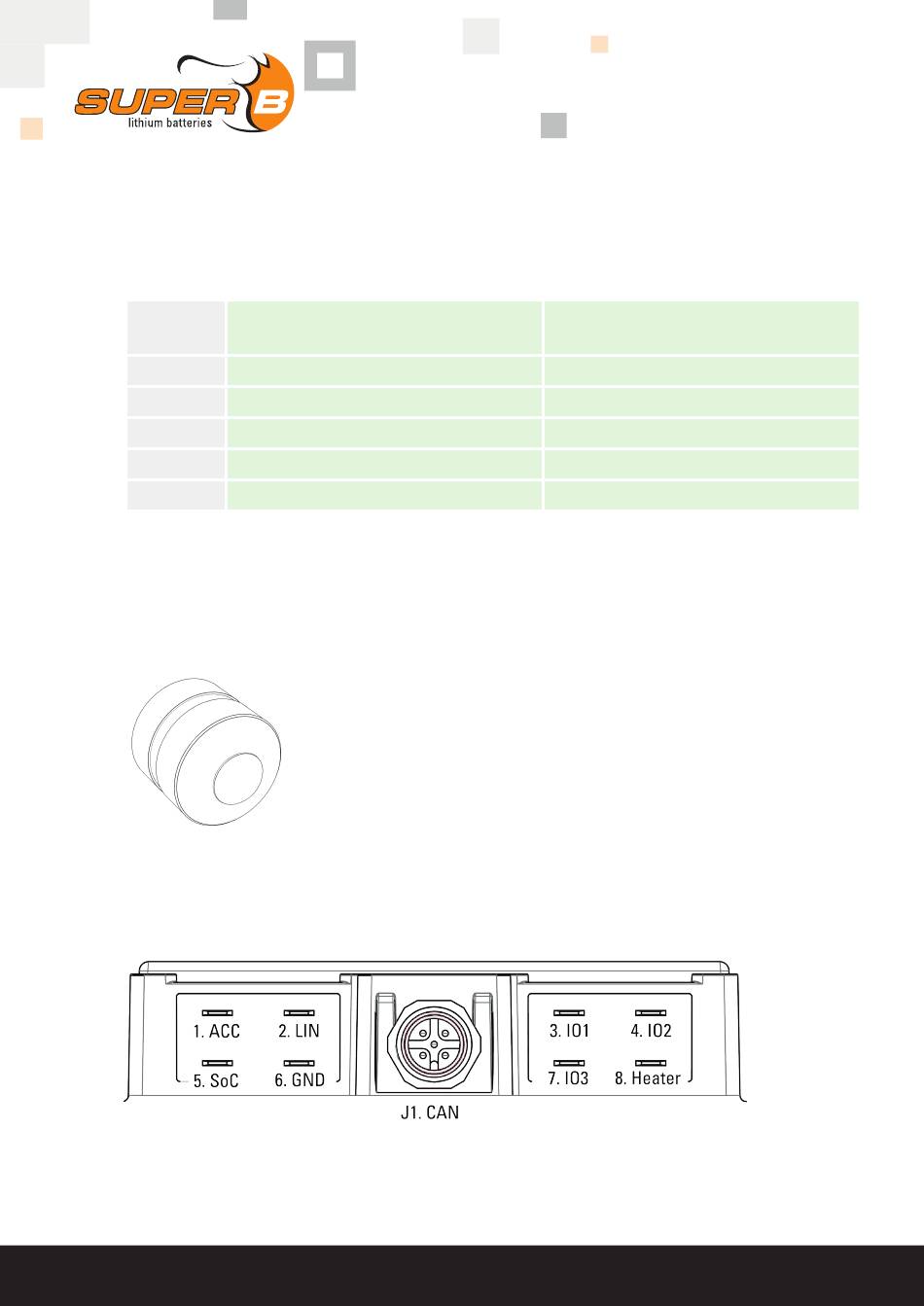

Figura 5. Tapón protector M12

3.6.2. Conexiones FASTON

Figura 6. Conexiones FASTON. Nota: las conexiones FASTON también se muestran en el interior de la tapa protectora.
14
Señal
CAN_SHLD
NC
CAN_GND
CAN_H
CAN_L
.
1
Descripción
Protector de CAN opcional
No se utiliza
Tierra / 0 V
Línea de bus CAN_H (dominante alta)
Línea de bus CAN_L ( dominante baja)
