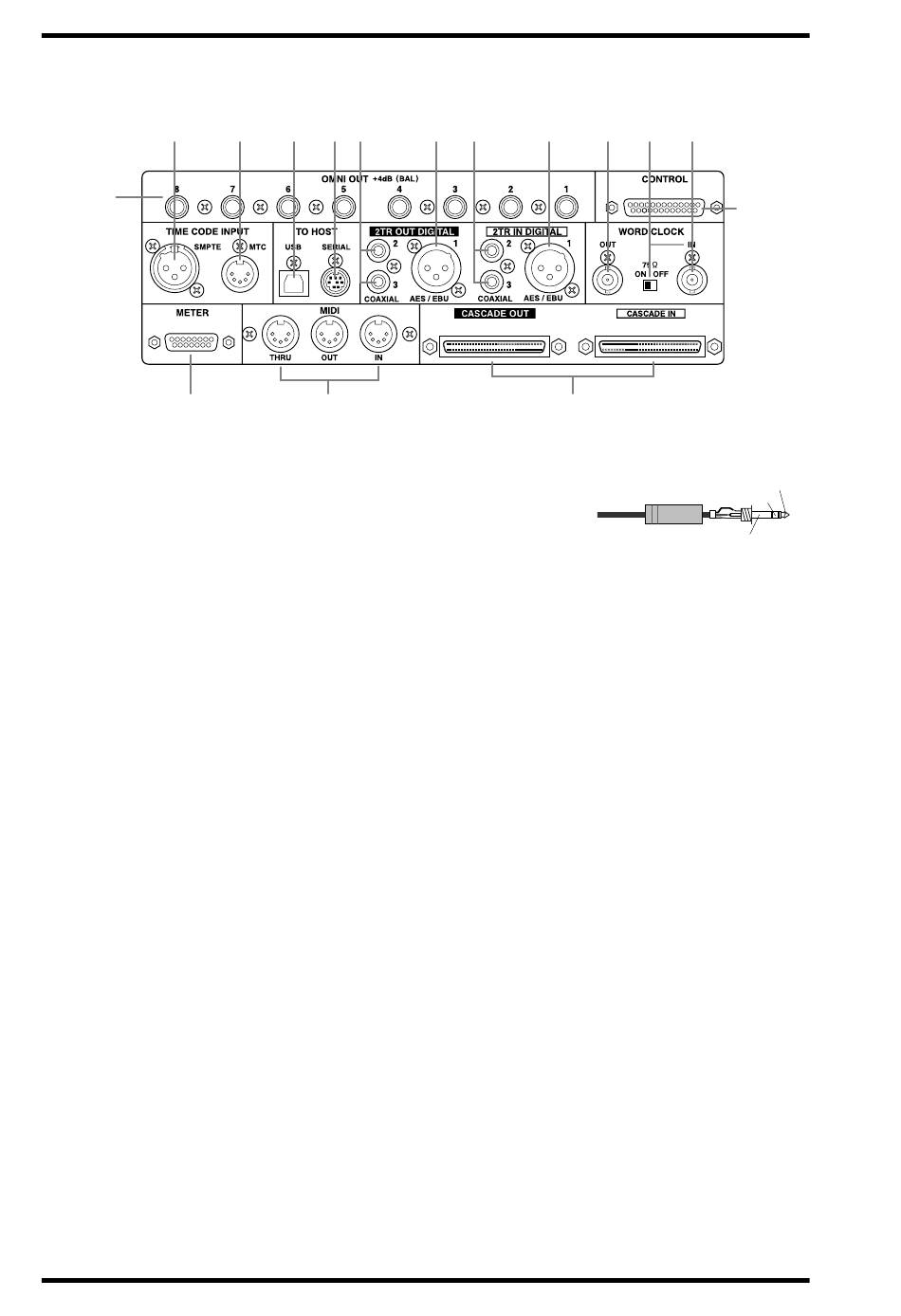

OMNI OUTs, Sección de E/S digital y control
2
1
N
A
OMNI OUT +4dB (BAL)
Estos jacks phone TRS balanceados de 1/4pulgada, de nivel
de salida nominal de +4 dB, proporcionan ocho salidas
analógicas a las que se pueden aplicar patches: Salidas Bus,
envíos Aux, envíos Matrix, Stereo Out, salidas Insert,
salidas Direct, o canales Surround Monitor. Consulte "Salidas Omni" en la página 40.
B
Conector SMPTE TIME CODE INPUT
Este conector balanceado de tipo XLR-3-31se utiliza para entrar códigos de tiempo para
sincronizar la función Automix. Consulte "Seleccionar la fuente de código de tiempo y el
intervalo de marco" en la página 153.
C
Conector MTC TIME CODE INPUT
Este conector DIN de 5patillas se utiliza para introducir MTC para sincronizar la función
Automix. Consulte "Seleccionar la fuente de código de tiempo y el intervalo de marco" en
la página 153.
D
Puerto USB TO HOST
Este puerto USB es para comunicación MIDI entre el 02R96 y un ordenador host con
puerto USB. Consulte "E/S de MIDI" en la página 164 para más información.
E
Puerto SERIAL TO HOST
Este puerto mini DIN de 8patillas es para comunicación MIDI entre el 02R96 y un
ordenador host con puerto serie. Consulte "E/S de MIDI" en la página 164 para más
información.
F
2TR OUT DIGITAL COAXIAL 2 & 3
Estos conectores fono envían en formato de consumidor (IEC-60958) audio digital, y
normalmente están conectados a las entradas estéreo digital de los grabadores de 2pistas. Se
puede aplicar un patch de las siguientes señales a estas salidas: Stereo Out, salidas Bus,
envíos Aux, salidas Direct, salidas Insert, y Control Room. El difuminado se puede aplicar
para la transferencia de audio digital a sistemas de resolución más baja. Consulte "Salidas
digitales 2TR" en la página 43 para más información.
G
2TR OUT DIGITAL AES/EBU 1
Este conector de tipo XLR-3-32envía audio digital en formato AES/EBU, y normalmente
está conectado a la entrada estéreo digital de un grabador de 2pistas. Se puede aplicar un
patch de las siguientes señales a esta salida: Stereo Out, salidas Bus, envíos Aux, salidas
Direct, salidas Insert, y Control Room. El difuminado se puede aplicar para la transferencia
de audio digital a sistemas de resolución más baja. Consulte "Salidas digitales 2TR" en la
página 43 para más información.
