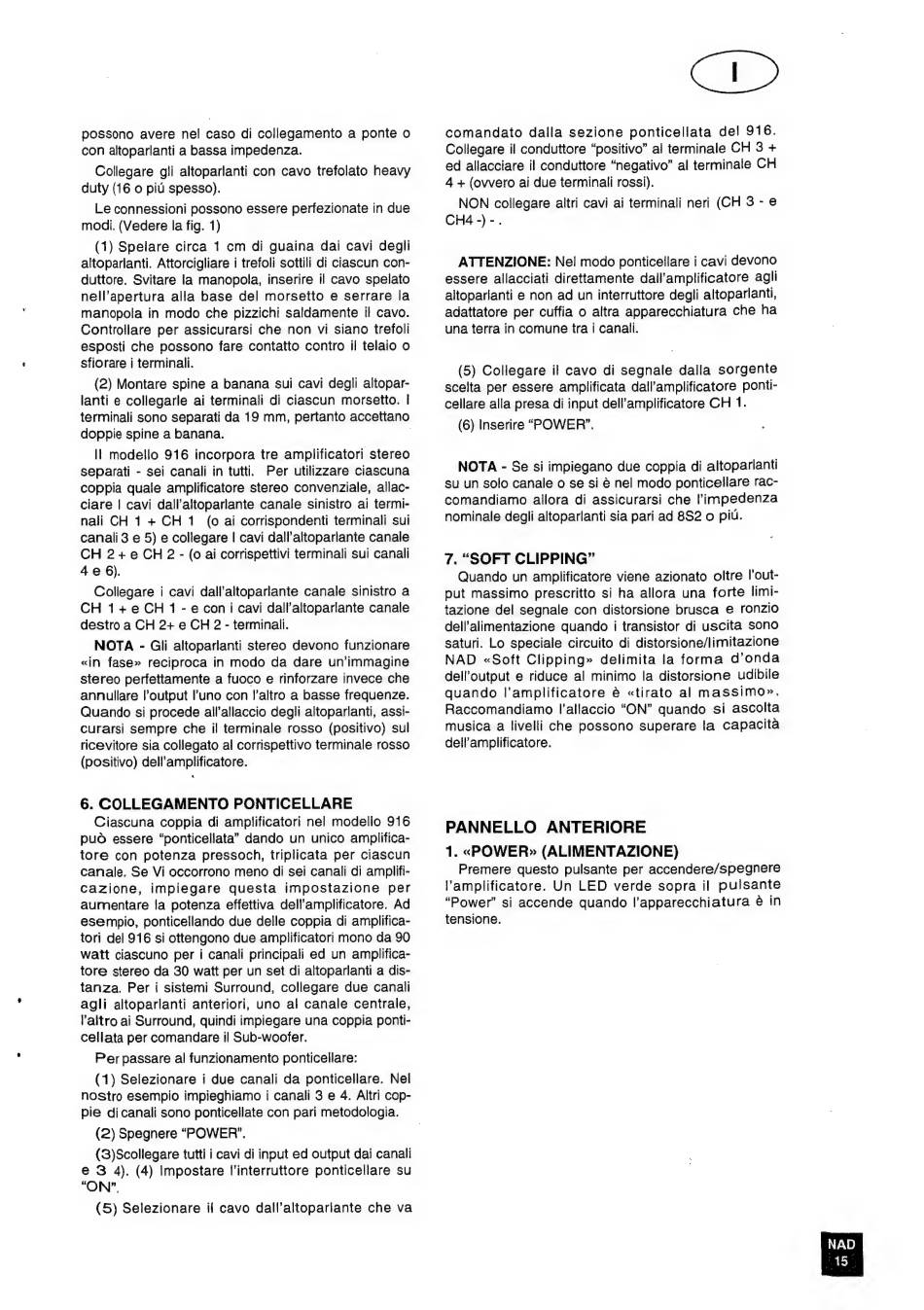

possono avere nel caso di collegamento a ponte o
con altoparlanti a bassa impedenza.
Collegare gli altoparlanti con cavo trefolato heavy
duty (16 o piui spesso).
Le connessioni possono essere perfezionate in due
modi. (Vedere la fig. 1)
(1) Spelare circa 1 cm di guaina dai cavi degli
altoparlanti. Attorcigliare i trefoli sottili di clascun con-
duttore. Svitare la manopola, inserire il cavo spelato
nell'apertura alla base del morsetto e serrare la
manopola in modo che pizzichi saldamente il cavo.
Controllare per assicurarsi che non vi siano trefoli
esposti che possono fare contatto contro il telaio o
sfiorare i terminali.
(2) Montare spine a banana sui cavi degli altopar-
lanti e collegarle ai terminali di ciascun morsetto. |
terminali sono separati da 19 mm, pertanto accettano
doppie spine a banana.
It modello 916 incorpora tre amplificatori stereo
separati - sei canali in tutti. Per utilizzare ciascuna
coppia quale amplificatore stereo convenziale, allac-
ciare | cavi dall'altoparlante canale sinistro ai termi-
nali CH 1+ CH 1 (0 ai corrispondenti terminali sui
canali 3 e 5) e collegare | cavi dall'altoparlante canale
CH 2+ e CH 2 - (0 ai corrispettivi terminali sui canali
4e 6).
Collegare i cavi dall'altoparlante canale sinistro a
CH 1+ eCH 1 -e-coni cavi dall'altopariante canale
destro a CH 2+ e CH 2 - terminali.
NOTA - Gli altoparlanti stereo devono funzionare
«in fase» reciproca in modo da dare un'immagine
stereo perfettamente a fuoco e rinforzare invece che
annullare loutput l'uno con !'altro a basse frequenze.
Quando si procede all'allaccio degli altoparlanti, assi-
curarsi sempre che il terminale rosso (positivo) sul
ricevitore sia collegato al corrispettivo terminale rosso
(positivo) dell'amplificatore.
6. COLLEGAMENTO PONTICELLARE
Ciascuna coppia di amplificatori nel modello 916
puo essere "ponticellata" dando un unico amplifica-
tore con potenza pressoch, triplicata per ciascun
canale. Se Vi occorrono meno di sei canali di amplifi-
cazione, impiegare questa impostazione per
aumentare !a potenza effettiva dell'amplificatore. Ad
esempio, ponticellando due delle coppia di amplifica-
tori del 916 si ottengono due amplificatori mono da 90
watt ciascuno per i canali principali ed un amplifica-
tore stereo da 30 watt per un set di altoparlanti a dis-
tanza. Per i sistemi Surround, collegare due canaii
agli altoparlanti anteriori, uno al canale centrale,
altro ai Surround, quindi impiegare una coppia ponti-
cellata per comandare il Sub-woofer.
Per passare al funzionamento ponticellare:
(1) Selezionare i due canali da ponticellare. Nel
nostro esempio impieghiamo i canali 3 e 4. Altri cop-
pie dicanali sono ponticellate con pari metodologia.
(2) Spegnere "POWER".
(3)Scollegare tutti i cavi di input ed output dai canali
e 3 4). (4) impostare Il'interruttore ponticellare su
"ON",
(5) Selezionare ii cavo dall'altopariante che va
CID
comandato dalla sezione ponticellata de! 916.
Collegare il conduttore "positivo" al terminale CH 3 +
ed allacciare i! conduttore "negativo" al terminale CH
4 + (owero ai due terminali rossi).
NON collegare altri cavi ai terminali neri (CH 3 - e
CH4 -) -.
ATTENZIONE: Nel modo ponticellare i cavi devono
essere allacciati direttamente dall'amplificatore agli
altoparlanti e non ad un interruttore degli altoparlanti,
adattatore per cuffia o altra apparecchiatura che ha
una terra in comune tra i canali.
(5) Collegare il cavo di segnale dalla sorgente
scelta per essere amplificata dall'amplificatore ponti-
cellare alla presa di input dell'amplificatore CH 1.
(6) Inserire "POWER".
NOTA - Se si impiegano due coppia di altoparlanti
su un solo canale o se si é nel modo ponticellare rac-
comandiamo allora di assicurarsi che l'impedenza
nominale degli altoparlanti sia pari ad 8S2 o piu.
7. "SOFT CLIPPING"
Quando un amplificatore viene azionato oltre l'out-
put massimo prescritto si ha allora una forte limi-
tazione del segnale con distorsione brusca e ronzio
dell'alimentazione quando i transistor di uscita sono
saturi. Lo speciale circuito di distorsione/limitazione
NAD «Soft Clipping» delimita la forma d'onda
dell'output e riduce al minimo la distorsione udibile
quando l'amplificatore é «tirato al massimo».
Raccomandiamo l'allaccio "ON" quando si ascolta
musica a livelli che possono superare la capacita
dell'amplificatore.
PANNELLO ANTERIORE
1. «POWER» (ALIMENTAZIONE)
Premere questo pulsante per accendere/spegnere
'amplificatore. Un LED verde sopra il pulsante
"Power" si accende quando l'apparecchiatura é in
tensione.
