• Desconecte todos los cables de unidad desde la placa del sistema y, a continuación, extraiga el
compartimiento de la unidad del nodo (consulte
en la página
• Extraiga la placa del módulo de alimentación y desconecte los cables que hay entre la placa del
módulo de alimentación y el módulo de la placa de entrada de alimentación (consulte
"Extracción de la placa del módulo de alimentación" en la página 88
cables para la placa del módulo de alimentación y el módulo de la placa de entrada de
alimentación" en la página
Paso 2. Extraiga el módulo de la placa de entrada de alimentación.
a.
Extraiga los cuatro tornillos que fijan el módulo de la placa de entrada de alimentación.
b.
Deslice con cuidado el módulo de la placa de entrada de alimentación para extraerlo de la
parte posterior del nodo.
Notas:
• Utilice el lado interior y la parte superior posterior del módulo de la placa de entrada de
alimentación como puntos de contacto.

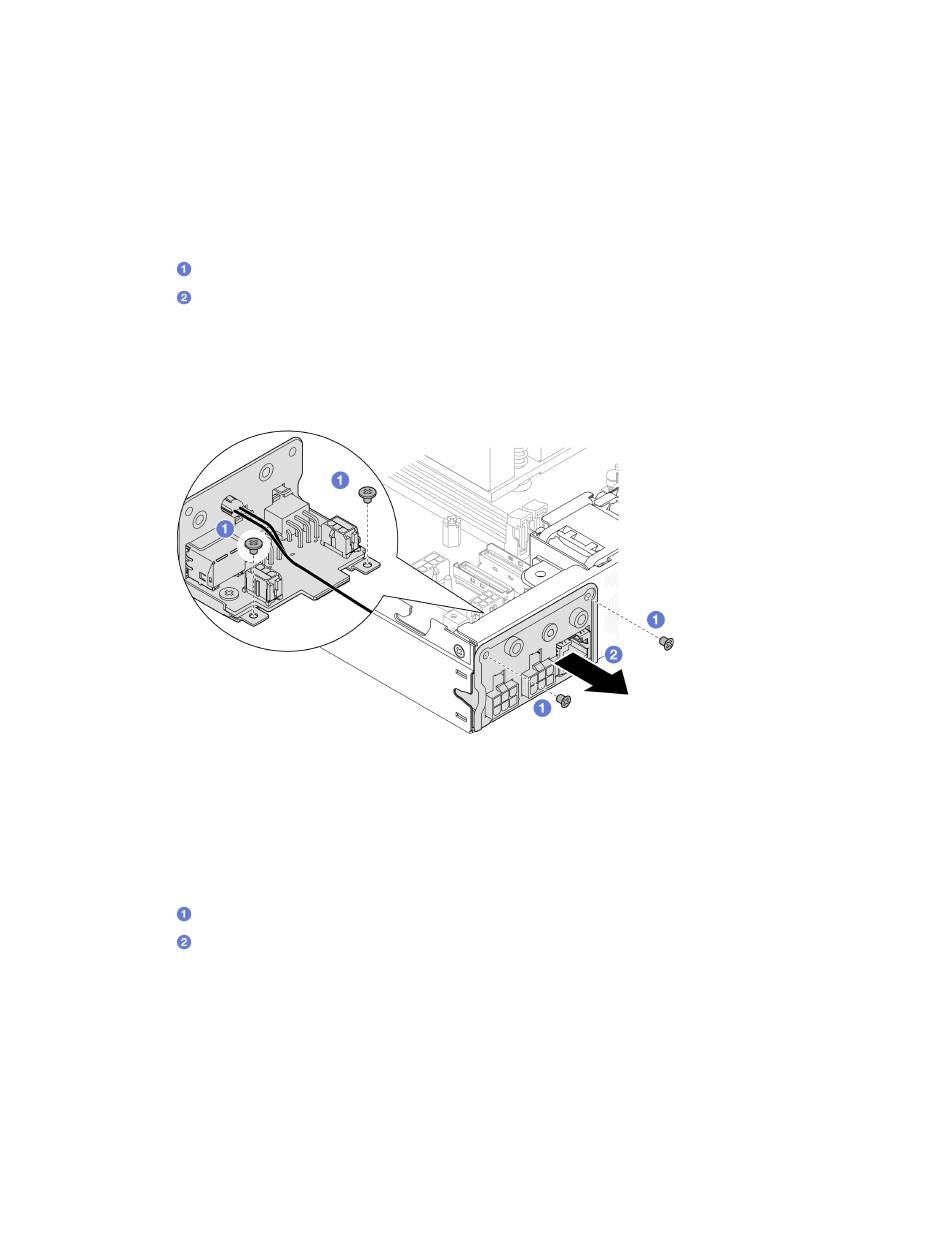

Figura 71. Extracción del módulo de la placa de entrada de alimentación
Paso 3. (Opcional) De ser necesario, quite el cable LED de estado de PMB desde el módulo PIB.
Atención: El pestillo LED es frágil; es muy probable que la extracción del cable LED de estado de
PMB desde el módulo PIB rompa el pestillo. Extraiga este cable desde el módulo PIB solo si es
absolutamente necesario.
a.
Presione los pestillos LED con una herramienta, como un destornillador de cabeza plana.
b.
Extraiga el cable LED desde el módulo PIB.
