Pantalla Táctil Lcd - Ablerex Ab-Taurmh Serie Manual Del Usuario

Atención
Cuando la frecuencia de derivación no sincroniza bien, hay un tiempo de interrupción (menos de
10 ms) para la transferencia de la derivación al inversor.
3.2.3 Pantalla táctil LCD
El usuario puede explorar fácilmente la información, operar el UPS y configurar los parámetros
a través de la pantalla táctil LCD, que es amigable para los usuarios.
Después de que el sistema de monitoreo comienza la auto-prueba, el sistema ingresa a la página
de inicio, siguiendo la ventana de bienvenida. La página de inicio se muestra en la Figura 3-4.
La página de inicio consta de una barra de estado, una pantalla de información, información
 Barra de estado
La barra de estado contiene el producto, la capacidad, el modo operativo, el número del
módulo de alimentación y la hora del sistema.
 Información de advertencia
Muestra la información de advertencia del gabinete.
 Pantalla de información
Los usuarios pueden consultar la información del gabinete en esta área.
El voltaje de derivación, el voltaje de entrada principal, el voltaje de la batería y los voltajes de
salida se presentan en forma de medidor.
Las cargas se muestran en forma de gráfico de barras en porcentaje. La zona verde representa
una carga inferior al 60%, área amarilla para una carga del 60%-100% y área roja para una
carga superior al 100%. El flujo de energía imita el flujo de energía.

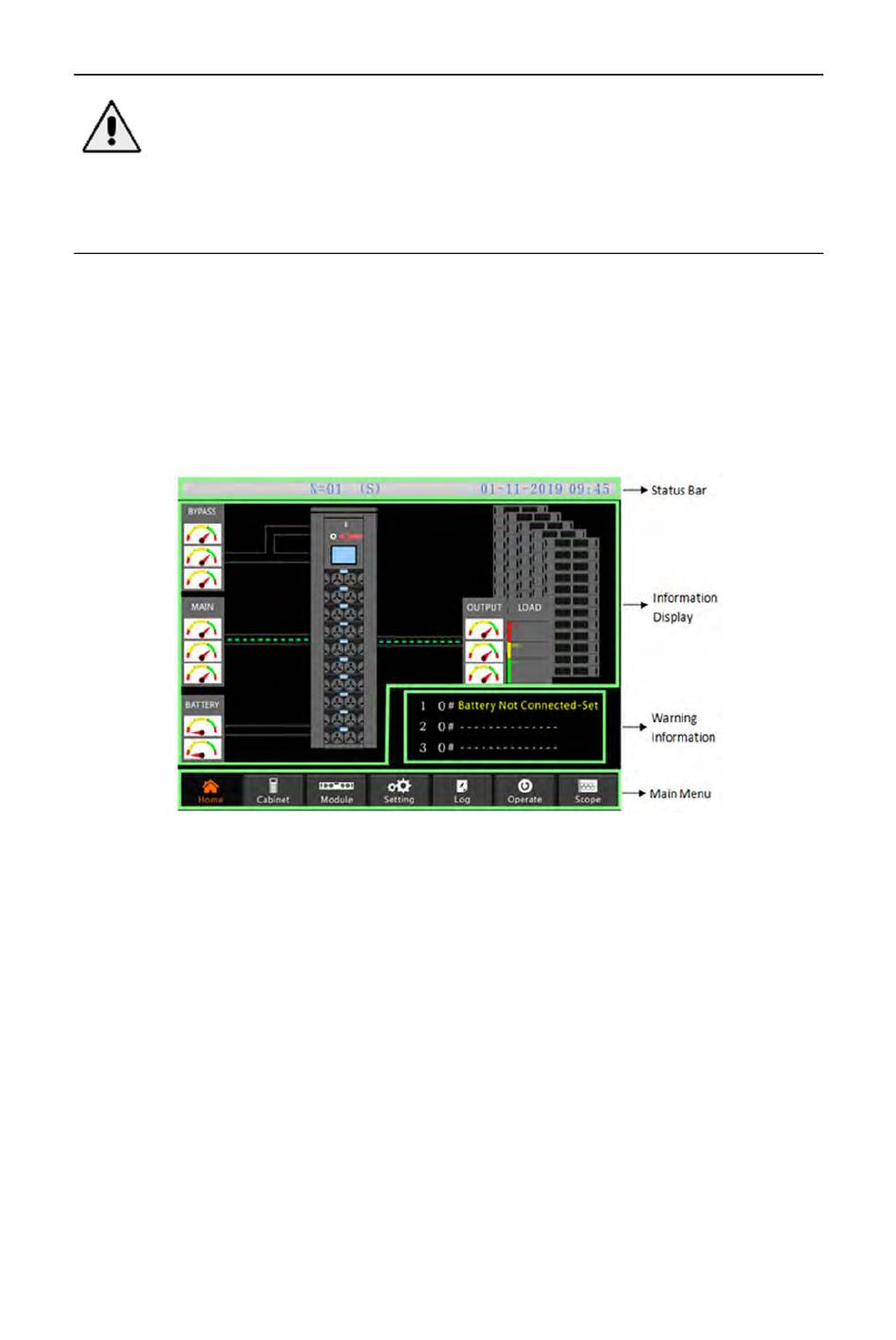

Figura 3-4 Página de inicio
de advertencia y un menú principal.
