... Versiones de montaje

Sensores de recorrido externos

1 EDP300 Control Unit
2 Cable de conexión
3 EDP300 Remote Sensor
4 Accionamiento

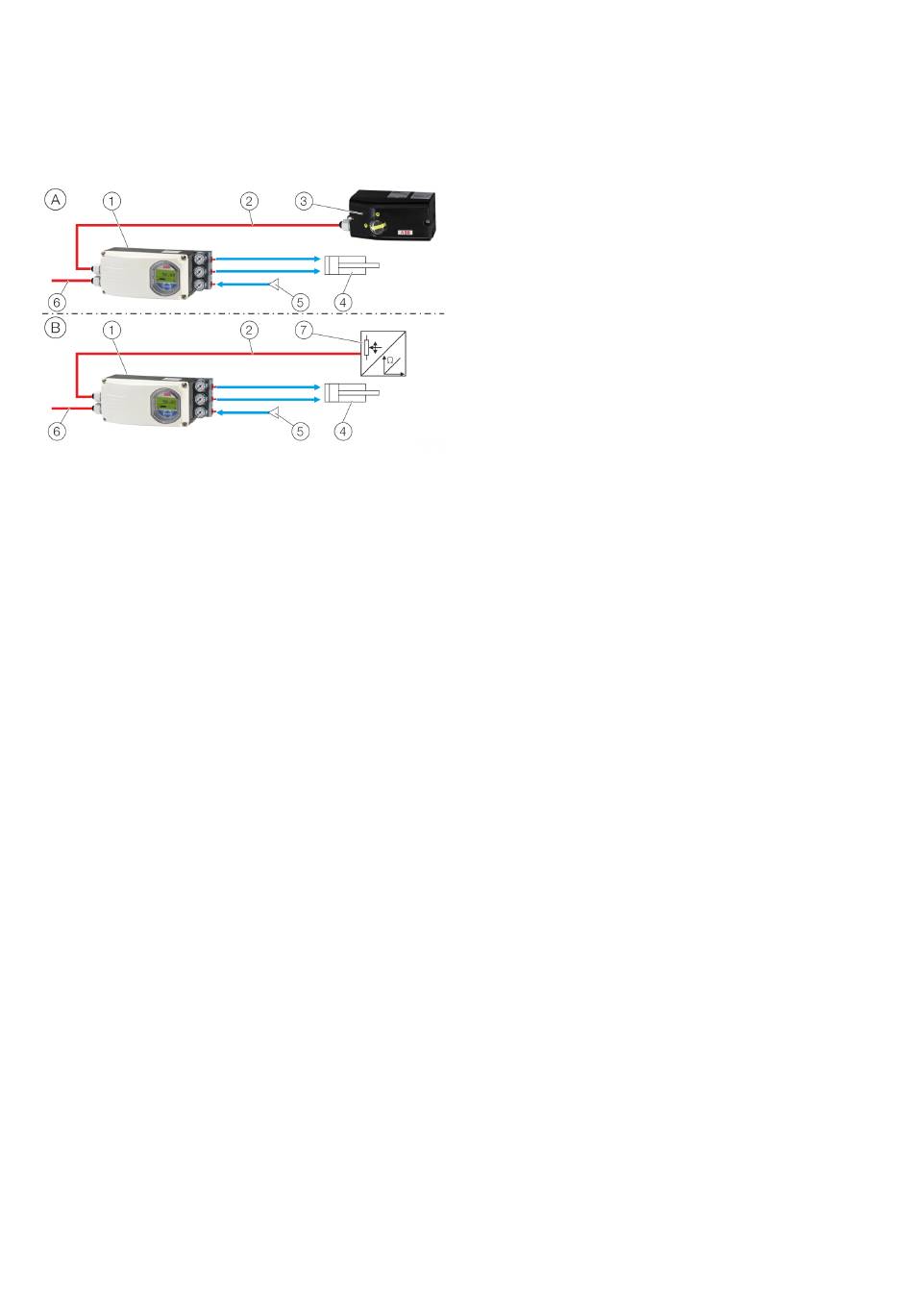

Figura 6: EDP300 con sensores de posición externos
Aviso
Si se utiliza en un cilindro, se debe realizar el ajuste
automático para accionamientos giratorios debido a la
linealidad.
A EDP300 Control Unit con EDP300 Remote Sensor
En esta versión se suministra una unidad adaptada con dos
carcasas.
Durante la instalación se debe tener en cuenta lo siguiente:
• La carcasa 1 (EDP300 Control Unit) contiene los
sistemas electrónico y neumático, y se monta de
forma independiente del accionamiento.
• La carcasa 2 (EDP300 Remote Sensor) contiene el
sensor de posición y se monta en el accionamiento
lineal o giratorio.
Aviso
Para la conexión del EDP300 Remote Sensor, se debe usar un
cable con las siguientes especificaciones:
• 3 hilos, sección 0,5 a 1,0 mm²
• Apantallado, cobertura mínima 85 %
• Rango de temperatura mínimo de hasta 100 °C (212 °F)
Los prensaestopas también deben estar homologados para
un rango de temperatura mínimo de hasta 100 °C (212 °F). Los
prensaestopas requieren una sujeción para el
apantallamiento, así como una descarga de tracción para el
cable.
ABB ofrece el prensaestopas y el cable opcionales para la
versión EDP300 Remote.
5 Suministro de aire
comprimido
6 Señal de valor nominal
7 Sensor de posición remoto
B EDP300 Control Unit para sensor de posición remoto
En esta versión, se suministra el posicionador sin sensor de
posición.
Durante la instalación se debe tener en cuenta lo siguiente:
• La carcasa 1 (EDP300 Control Unit) contiene los
sistemas electrónico y neumático, y se monta de
forma independiente del accionamiento.
• El sensor de posición remoto se monta en el
accionamiento lineal o giratorio. Para el montaje
mecánico, se debe respetar el manual de instrucciones
del sensor de posición remoto.
