Capítulo 4
7 Diagramas de cableado de E/S
Se recomienda proteger cualquier cableado del inductor mediante un dispositivo de parada de
emergencia que permita desconectar los dispositivos que se controlan desde la señal
proporcionada por el Hydro-Control en caso de que surja algún problema.
Entradas digitales de cableado
7.1
Las entradas funcionan de forma parecida al lado de la bobina de un relé normalmente abierto.
Para conectar la entrada, aplique el voltaje correcto en los terminales. La tensión de entrada
máxima permitida para la tarjeta de E/S de CC es de 28 V CC, y para la tarjeta de E/S de CA
es de 240 V CA.
24 V CC o 110/240 V AC/(L)
0 V CC o 110/240 V AC/(N)
Salidas digitales de cableado
7.2
Las salidas funcionan de manera similar al lado de contacto sin corriente de un relé
normalmente abierto. El Hydro-Control conecta la salida al cerrar los contactos para el lado
de salida. La tensión máxima permitida de alimentación y salida para la tarjeta de E/S de CC
es de 28 V CC/ 2A y para la tarjeta de E/S de CA es de 240 V CA/ 1A. Tenga en cuenta que
las salidas de CA tienen una corriente mínima de 20 mA.
24 V CC o 110/240 V AC/(L)
0 V CC o 110/240 V AC/(N)
26
Hydro-Control (HC07) Guía de instalación HD1074sp Rev 1.1.0

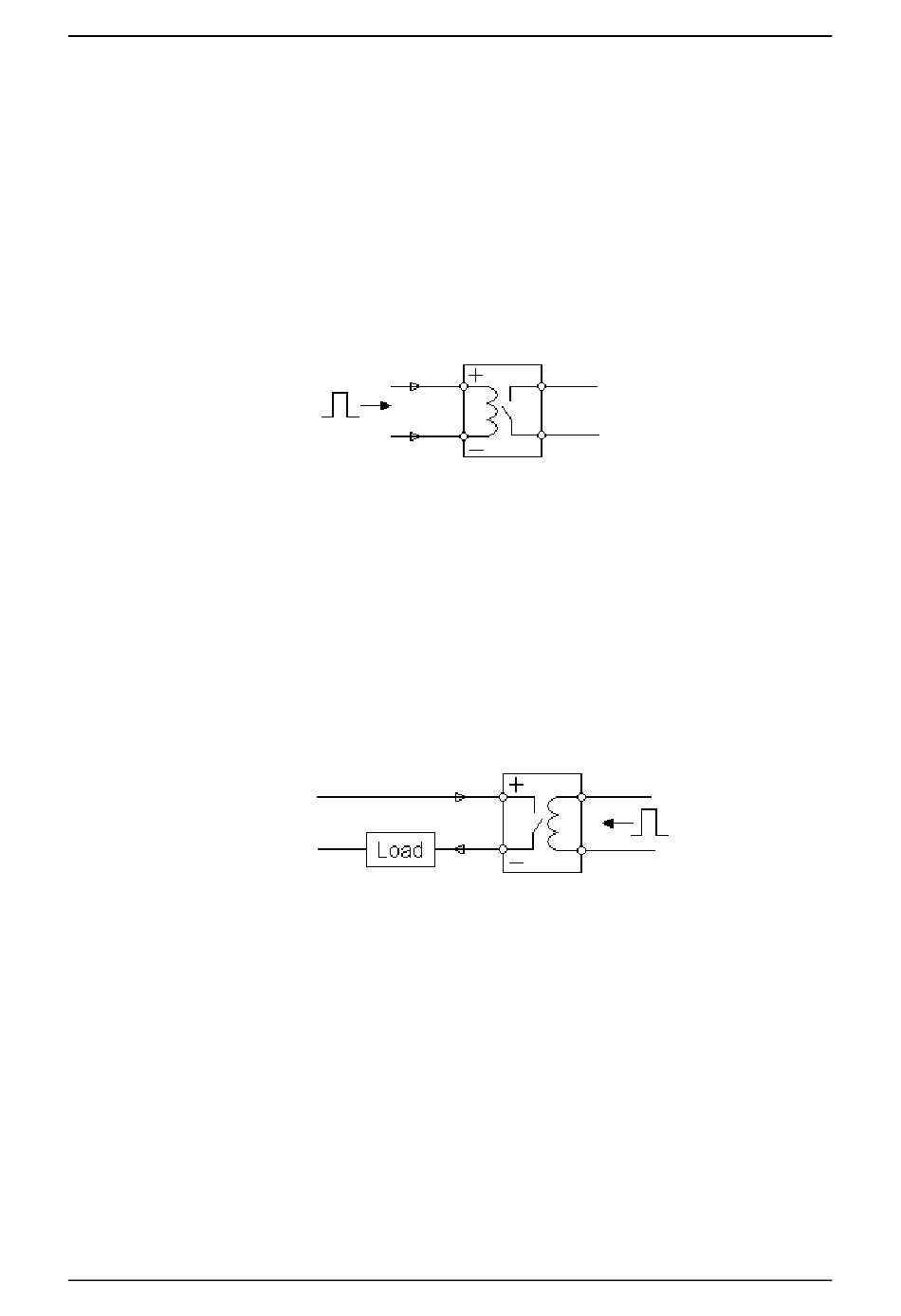

Figura 13: Diagrama de cableado de entrada digital
Figura 14: Diagrama de cableado de salida digital
Instalación eléctrica
Hydro-Control
Hydro-Control
