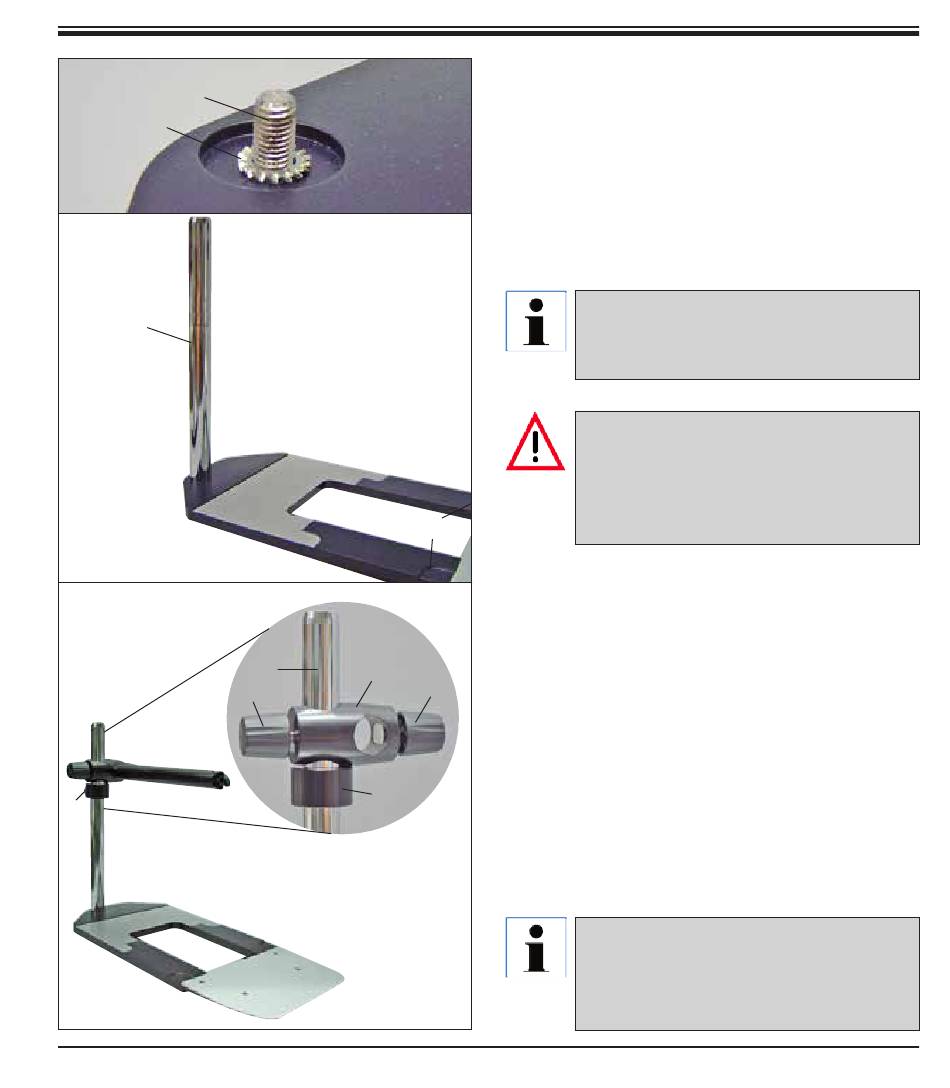

2. Montar la columna vertical
• Desde el lado inferior de la placa base, insertar
el tornillo de cabeza cilíndrica (b) en el orificio
en la placa base. Colocar la arandela (c) sobre
el tornillo desde arriba.
• A continuación, colocar la columna vertical
plateada (2) en la cara superior de la placa
base y fijarla con la llave Allen n.º 8 mm.
Es importante colocar la arandela entre
la placa base y la columna vertical para
evitar giros accidentales de la columna.
¡Gran peligro de vuelco! Por eso, des-
pués de montar la columna vertical,
colocar inmediatamente el microtomo
sobre la placa base, con las patas de-
lanteras en las empuñaduras (A).
A
3. Montaje del brazo horizontal
• Primero colocar el anillo de apoyo (e) sobre
la columna vertical y posicionarlo de manera
que la tuerca de sujeción (f) señale hacia
atrás - apretar la tuerca de sujeción.
g
• Colocar la articulación cardán (d). Asegure
que el tornillo de sujeción (g) señale hacia
el lado derecho de la placa base - el brazo
horizontal tiene que estar centrado sobre el
microtomo.
• Insertar el brazo horizontal (3) - con el lado
aplanado señalando hacia el tornillo (g) - en
la articulación cardán (d) y sujetarlo.
Para detalles sobre conexión y mane-
jo de microscopio, lupa o fuente de luz
fría, refiérase al manual de instruccio-
nes correspondiente.
