Conexión del cable de tierra
Nota
El kit de conexión a tierra puede montarse en el lado izquierdo o derecho de la columna.
Extienda el cable de tierra 1 a través de la columna del soporte y sáquelo por la abertura de la
1
parte delantera de la columna del soporte. El extremo libre del cable de tierra debe conectarse
más tarde a la estación de carga.
Fije el cable de tierra con la arandela 2, la arandela de seguridad dentada 3 y el tornillo de
2
cabeza hexagonal 4.
Conexión del cable de tierra con el kit de conexión a tierra (opcional)
Nota
El kit de conexión a tierra puede montarse en el lado izquierdo o derecho de la columna.
Fije el kit de conexión a tierra 1 a la base de la columna utilizando la arandela 2, la arandela
1
de seguridad dentada 3 y el tornillo de cabeza hexagonal 4.
Fije el cable de conexión a tierra 5 al kit de conexión a tierra con la tuerca hexagonal 7.
2
Fije el cable PE 6 al kit de conexión a tierra con la tuerca hexagonal 7.
3
Estación de carga witty solar - XEV1K22T2S, XEV1K07T2S

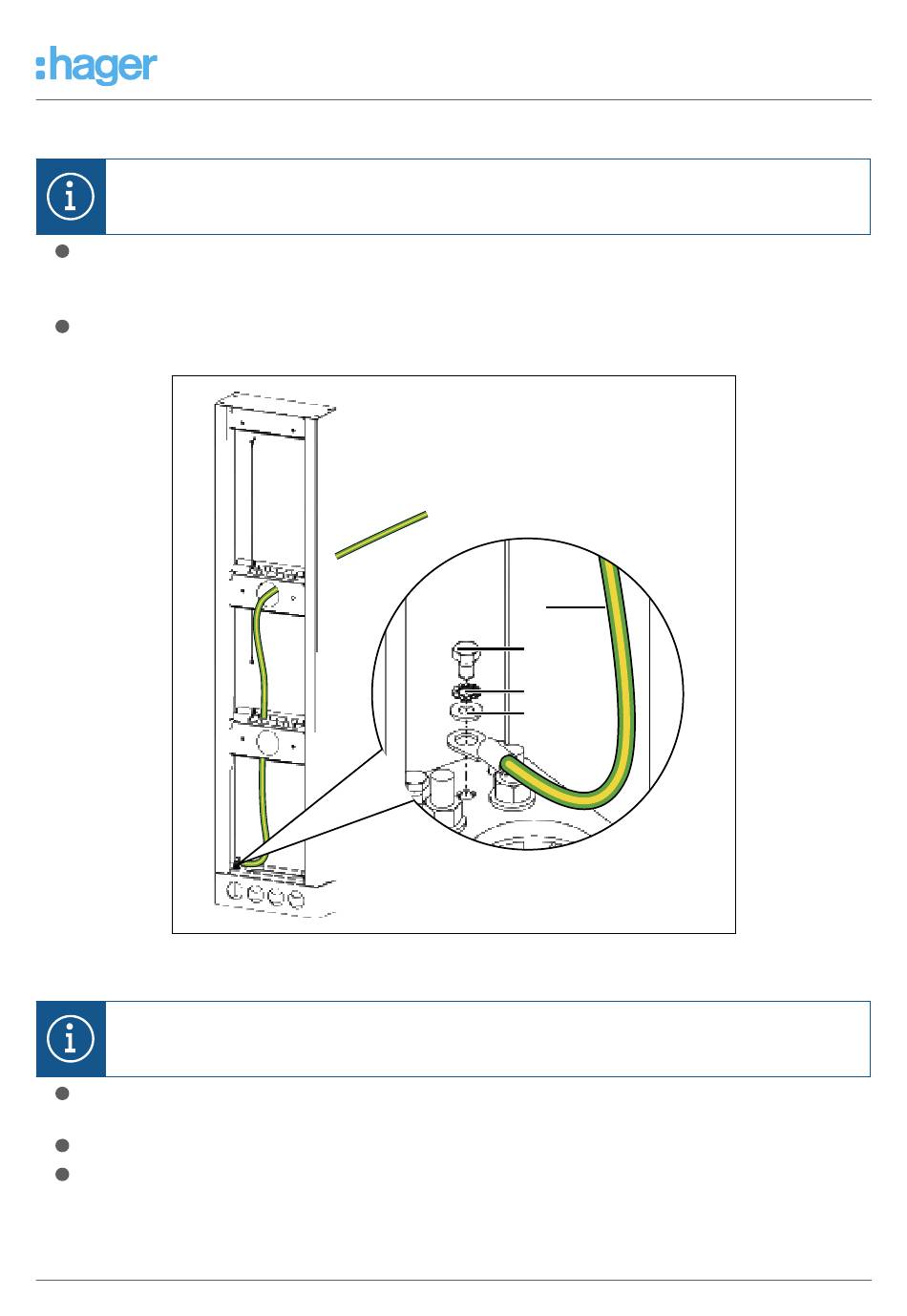

Fig. 20: Conexión del cable de tierra (vista trasera)
Montaje de la columna (opcional)
1
4
3
2
Montaje
