Guía de Montaje
Desembalaje de su nueva
bicicleta
Su bicicleta viene montada al
85% en la caja,
1. Antes de empezar a
desempaquetar su bici
eléctrica, le recomendamos
contar con la ayuda extra de
otra persona ya que es mucho
más fácil para 2 personas
sacarlo de la caja.
2. Retire todo el material de
embalaje y asegúrese de que
no se ha producido ningún
daño durante el transporte. (Si
ve que algo falta o se percata
de algún daño, póngase en
contacto con la línea de
asistencia Técnica que aparece
más abajo.
Asegúrese de que el disco
encaja en el mecanismo de
frenado.
¿Necesita ayuda?
Llame a nuestra
Línea de ayuda técnica:
(días laborables de 9am-5pm)
900 999 529
(se aplica la tarifa de llamada
estándar)

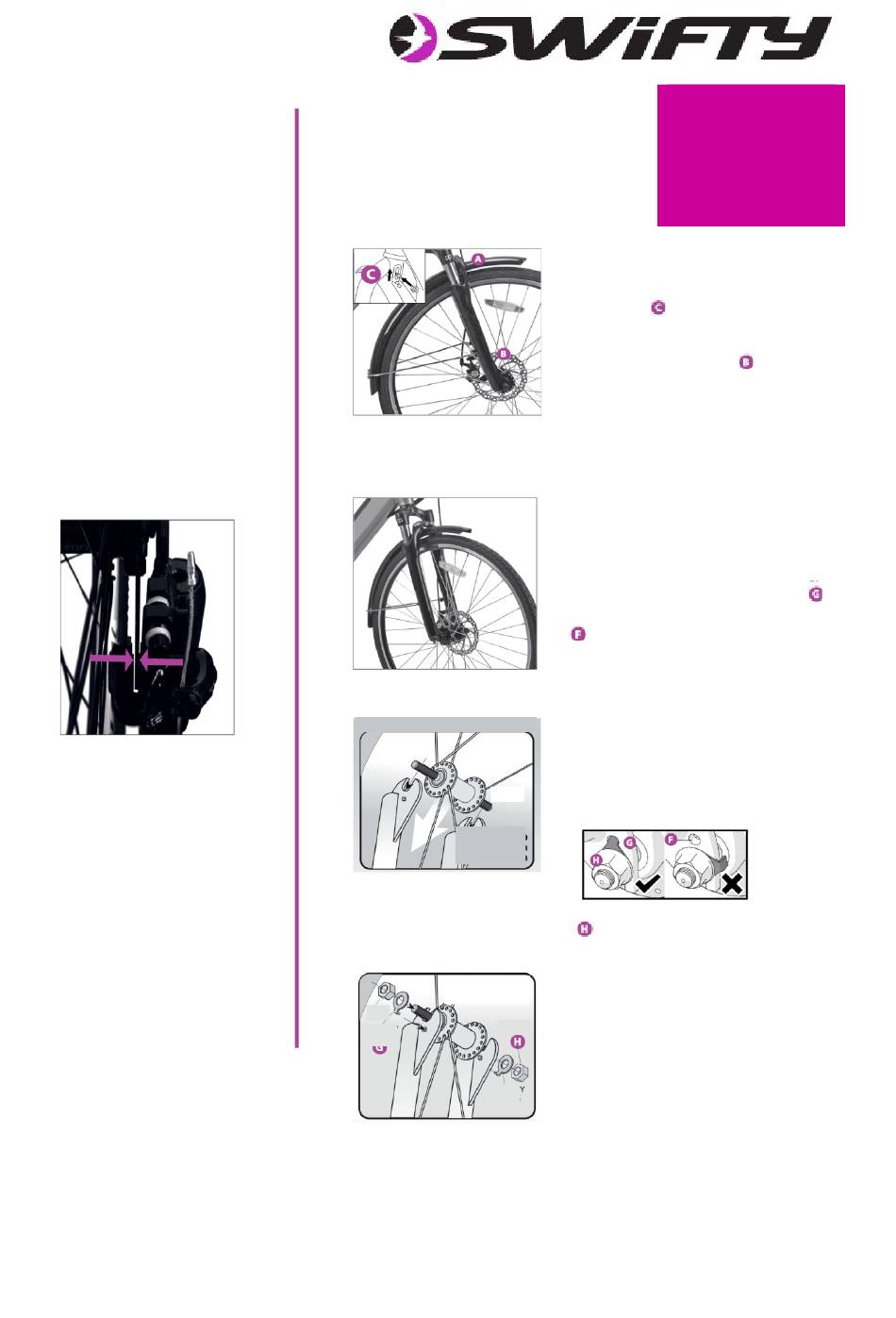

Montaje de su bici eléctrica
Montaje del Guardabarros Delantero
Montaje de la Rueda Delantera
(Mostrado con la bicicleta sentada al revés)
EJE
Diagrama de
Inserción del Buje
Diagrama de la
Arandela de Seguridad
TUERCA
DEL EJE
TUERCA DEL
ARANDELA
EJE
DE
SEGURIDAD
ARANDELA
DE
SEGURIDAD
5
Consejo Práctico: Es una
buena idea apoyar la
bicicleta en el soporte que
está fijado al tubo conector
trasero, esto hace que sea
mucho más fácil y deja las
manos libres para hacer
ajustes en otras partes.
Introduzca el perno de fijación a través del
tubo de la horquilla desde la parte delantera
y ofrezca el guardabarros desde la parte
trasera de la horquilla tal y como está
mostrado en
atornille la tuerca con los
dedos. Entonces podrá atornillar los dos
brazos de los soportes del guardabarros a
las patas de la horquilla en
Una vez que haya montado la rueda, ajuste
la holgura según sea necesario y apriete los
herrajes.
1. Coloque el eje de la rueda en las punteras
de la horquilla asegurándose de que el eje
esté bien asentado.
2. Es importante que el disco de freno de la
rueda encaje en el mecanismo de freno de
disco de la horquilla.
3. Coloque las arandelas de seguridad
de cada lado en los orificios de ubicación
y apriete las tuercas a mano para
mantenerlas en su sitio.
3. Asegurándose de que la rueda está
centrada en la horquilla, apriete las tuercas
de la rueda a 22-25Nm
Haga girar la rueda para comprobar que
funciona correctamente.
Tuerca del eje
