Resumen de contenidos para Samsung SyncMaster 570S TFT

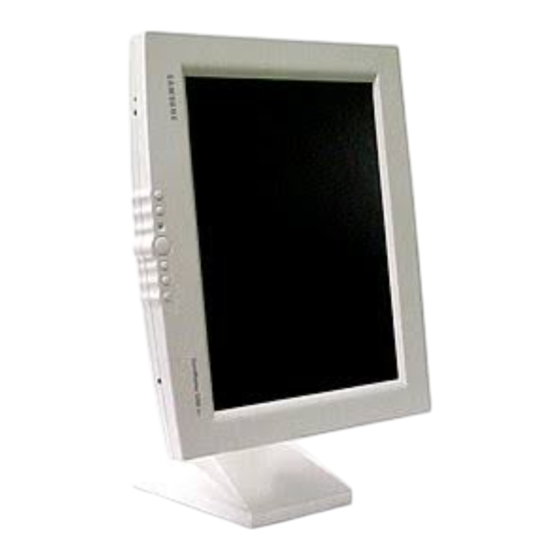

- Página 1 SyncMaster 570S TFT 580S TFT Monitor de panel plano Instrucciones para el usuario...
- Página 2 Cualquier tipo de reproducción sin el permiso por escrito de Samsung Electronics Co., Ltd. está estrictamente prohibida. Samsung Electronics Co., Ltd. No se hace responsable de los errores contenidos en este documento ni de los daños producidos como consecuencia del equipamiento, rendimiento o uso de este material.
- Página 3 Contenido Instrucciones de seguridad ............2 Desempaquetar el monitor .
- Página 4 Instrucciones de seguridad Antes de conectar el cable de alimentación de CA al adaptador de CC, asegúrese de que el voltaje del adaptador de CC se corresponde con el voltaje de la energía eléctrica de su zona. Nunca inserte objetos metálicos en las aberturas del mueble del monitor de pantalla de panel plano (FPD).
- Página 5 Desempaquetar el monitor Asegúrese de que los siguientes elementos se incluyen con el monitor. Si faltara alguno de ellos, póngase en contacto con su proveedor. Cable de alimentación Colorific y Software Pivot Controlador (opcional) AUTO AUTO EXIT EXIT MENU MENU Cable de señal con conector Monitor y base†...
- Página 6 Instalación del monitor Instalación de una estación de trabajo ergonómica Antes de instalar el monitor, tenga en cuenta los siguientes consejos. Ubicación del monitor Elija una posición que exponga el monitor a la mínima reflexión de luces o ventanas, normalmente formando ángulo recto con las ventanas. Altura de la estación de trabajo Coloque el monitor de pantalla de panel plano (FPD) de forma que la parte superior de la pantalla quede ligeramente por debajo de su línea de visión cuando se encuentre sentado.
- Página 7 Instalación del monitor Conectar el monitor FPD Â Ä Ã Ã Figura 3. Conexión de los cables Apague la computadora y desenchufe el cable de alimentación. Conecte el cable de señal al conector de tipo D de 15 líneas de la parte trasera del monitor.
- Página 8 Instalación del monitor Conectar el monitor FPD multimedia AUDIO E F G Figura 4. Conexiones multimedia Siga los pasos 1 a 3 de la página anterior. Si su base es una base multimedia o multimedia giratoria, conecte el enchufe de salida del adaptador CC (A) al puerto de alimentación CC de la parte trasera del monitor.
- Página 9 Instalación del monitor Tabla1. Ubicación de los conectores en las bases multimedia ( Continuación ) Elemento Nombre Descripción Conector AUDIO Conecte un cable aquí para recibir el sonido de la tarjeta de sonido de la computadora. Conector para Conecte aquí un micrófono externo. El uso de un micrófono externo desconecta automáticamente el micrófono micrófono interno del monitor.
- Página 10 Instalación del monitor ® Windows ® Para determinar la versión de Windows 95 que está utilizando, haga clic con el botón secundario en el icono "Mi PC" del escritorio de Windows y seleccione "Propiedades". El número de la versión se puede ver en la sección "General", dentro de "Sistema:". Siga las ®...
- Página 11 Instalación del monitor Si el monitor funciona correctamente, verá un cuadro blanco con un borde rojo y con texto negro en su interior, como se muestra en la siguiente ilustración: No se puede Conectar C h e q u e a r C a b l e S e – a l Figura 5.
- Página 12 Ajustar la FPD Controles del usuario El monitor de panel plano le permite ajustar fácilmente las características de la imagen que presenta. Todos estos ajustes se efectúan utilizando los botones de control de la parte delantera del monitor. A medida que use los botones para realizar los ajustes deseados, el sistema de menú...
- Página 13 Ajustar la FPD Guardado automático Cada vez que abra el sistema de menú en pantalla y deje una ventana de ajuste activada durante más de tres segundos sin presionar un botón, el monitor almacenará automáticamente los ajustes elegidos. Estos cambios se almacenarán en la zona del usuario del monitor.
- Página 14 Ajustar la FPD Luminosidad Siga las instrucciones citadas a continuación para ajustar la Luminosidad luminosidad de la pantalla del monitor. Con el menú desactivado, presione el botón " " – o " " para presentar la pantalla de luminosidad. Salir : Salida Presione el botón "...
- Página 15 Ajustar la FPD Acceso al sistema de menús Con el menú desactivado, presione el botón MENU para abrirlo y presentar el menú de las funciones principales. Utilice los botones " " y “ " para moverse entre los iconos de las funciones. Al –...
- Página 16 Ajustar la FPD Tabla2. Controles de pantalla ( Continuación ) Menús y Descripción de la función Icono submenús – Adaptación Los controles de Adaptación de Imagen ajustan y Imagen: limitan la cantidad de ruido de la señal de vídeo que provoca que líneas o áreas de la pantalla aparezcan inestables y poco fijas o trémulas.
- Página 17 Ajustar la FPD Tabla2. Controles de pantalla ( Continuación ) Menús y Descripción de la función Icono submenús – Reset: Restablece la configuración del área visible de los colores a los valores originales de fábrica Reset Restablece la posición horizontal y vertical del área Geometria visible Reset Color...
- Página 18 Ajustar la FPD Tabla2. Controles de pantalla ( Continuación ) Menús y Descripción de la función Icono submenús – Idioma: El idioma configura el sistema de menús en pantalla para que éste aparezca en uno de los seis idiomas. Inglés El idioma seleccionado sólo afecta al idioma del Alemán sistema de menús.
- Página 19 Ajustar la FPD Tabla2. Controles de pantalla ( Continuación ) Menús y Descripción de la función Icono submenús – Modo Pantalla Esta pantalla muestra las frecuencias horizontal y ver- tical, la polaridad de sincronismo y la resolución de las imágenes recibidas desde la computadora o la tarjeta de vídeo.
- Página 20 Ajustar la FPD Controles de audio ON/OFF VOLUME BASS TREBLE MIN MAX MIN MAX MIN MAX Figura 8. Controles de audio de la base multimedia Para tener acceso y ajustar las funciones de Activado/Desavtivado, Volumen, Bajos y Agudos, gire el botón apropiado hacia la derecha o hacia la izquierda. Tabla3.
- Página 21 Apéndice PowerSaver Este monitor posee un sistema de gestión de energía incorporado llamado PowerSaver. Este sistema ahorra energía conmutando el monitor a un modo de bajo consumo cuando el monitor no ha sido utilizado en un periodo establecido de tiempo. Los modos disponibles son "On", "Espera", "Dormido"...
- Página 22 Apéndice Solución de problemas Si tiene algún problema al configurar o utilizar el monitor FPD, puede que pueda resolverlo usted mismo. Antes de contactar con el servicio al cliente, intente las soluciones sugeridas apropiadas para cada problema. Tabla5. Solución de problemas – Imagen Lo que se ve...
- Página 23 Apéndice Tabla5. Solución de problemas – Imagen ( Continuación ) Lo que se ve... Sugerencia Referencia La imagen está vacía y el El monitor está utilizando el sistema PowerSaver, página indicador de alimentación de administración de energía. está ámbar o ámbar Mueva el ratón de la computadora o intermitente cada 0,5 o 1 segundo...
- Página 24 Apéndice Tabla6. Solución de problemas – Audio Problema Sugerencia Referencia No hay sonido Asegúrese de que el cable de audio Conectar el monitor multimedia, página 6. está bien conectado al puerto de entrada de audio del monitor y al puerto de salida de audio de la tarjeta de sonido o de la computadora.
- Página 25 Apéndice Tabla6. Solución de problemas – Audio Problema Sugerencia Referencia El micrófono no Compruebe la conexión del cable del Conectar el monitor funciona multimedia, página 6. micrófono. La tarjeta de sonido tiene que ser Documentación de la computadora o la tarjeta de compatible con el micrófono interno.
- Página 26 Apéndice Especificaciones Tabla7. Especificaciones técnicas y ambientales Panel Tamaño 15,0" Diagonal Tamaño de la pantalla 304,1 (H) x228,1(V) mm Tipo Matriz TFT activa a-si Tamaño de pixel 0,297 (H) x 0,297 (V) Ángulo de visión 60/60/55/55 (Izquierda/Derecha/Arriba/Abajo): Tip. (Dependiendo del fabricante del panel, el ángulo de visualización puede ser diferente de la presente especificación) * Frecuencia...
- Página 27 Apéndice Asignación de los conectores Tabla8. Conector D de 15 líneas Línea Vídeo separado H/V Vídeo compuesto H/V Sinc. en el verde Rojo Rojo Rojo Verde Verde Verde + Sinc. H/V Azul Azul Azul TIERRA TIERRA TIERRA GND (Retorno de DDC) GND (Retorno de DDC) GND (Retorno de DDC) TIERRA-Rojo...
- Página 28 Apéndice Modos de pantalla Si la señal del sistema es igual al modo de señal estándar, la pantalla se ajusta automática- mente. Si la señal del sistema no es igual al modo de señal estándar, ajuste el modo con- sultando la guía de usuario Videocard porque la pantalla podría no visualizarse o podría activarse sólo el LED de encendido.
- Página 29 Apéndice Cambiar la base Retirar la base Apague el monitor y desconecte el cable de alimentación eléctrica. Ponga el monitor LCD con la pantalla hacia abajo sobre una superficie plana protegiendo la pantalla con un cojín. Quite los cuatro tornillos y después retire la base del monitor LCD.
- Página 30 Apéndice Cómo montar una base NOTA: Este monitor admite la base de montaje de 75mm x 75mm compatible con VESA . Base de montaje Base para para la tapa trasera montaje Alinee la base de montaje con los agujeros de la base de la tapa trasera y asegúrela con los cuatro tornillos que vienen con el brazo articulado, la repisa de pared o cualquier otra base.
