Ajuste Del Deflector Trasero; Procedimiento; Montaje De Los Contrapesos - Toro 03711 Manual Del Operador

1. Soporte de la unidad de corte
3

Ajuste del deflector trasero

No se necesitan piezas

Procedimiento

En la mayoría de las condiciones, se obtiene la mejor
dispersión con el deflector trasero cerrado (descarga
delantera). En condiciones pesadas o de mucha humedad,
puede abrirse el deflector trasero.
Para abrir el deflector trasero
sujeta el deflector a la chapa lateral izquierda, gire el deflector
a la posición abierta y apriete el perno.

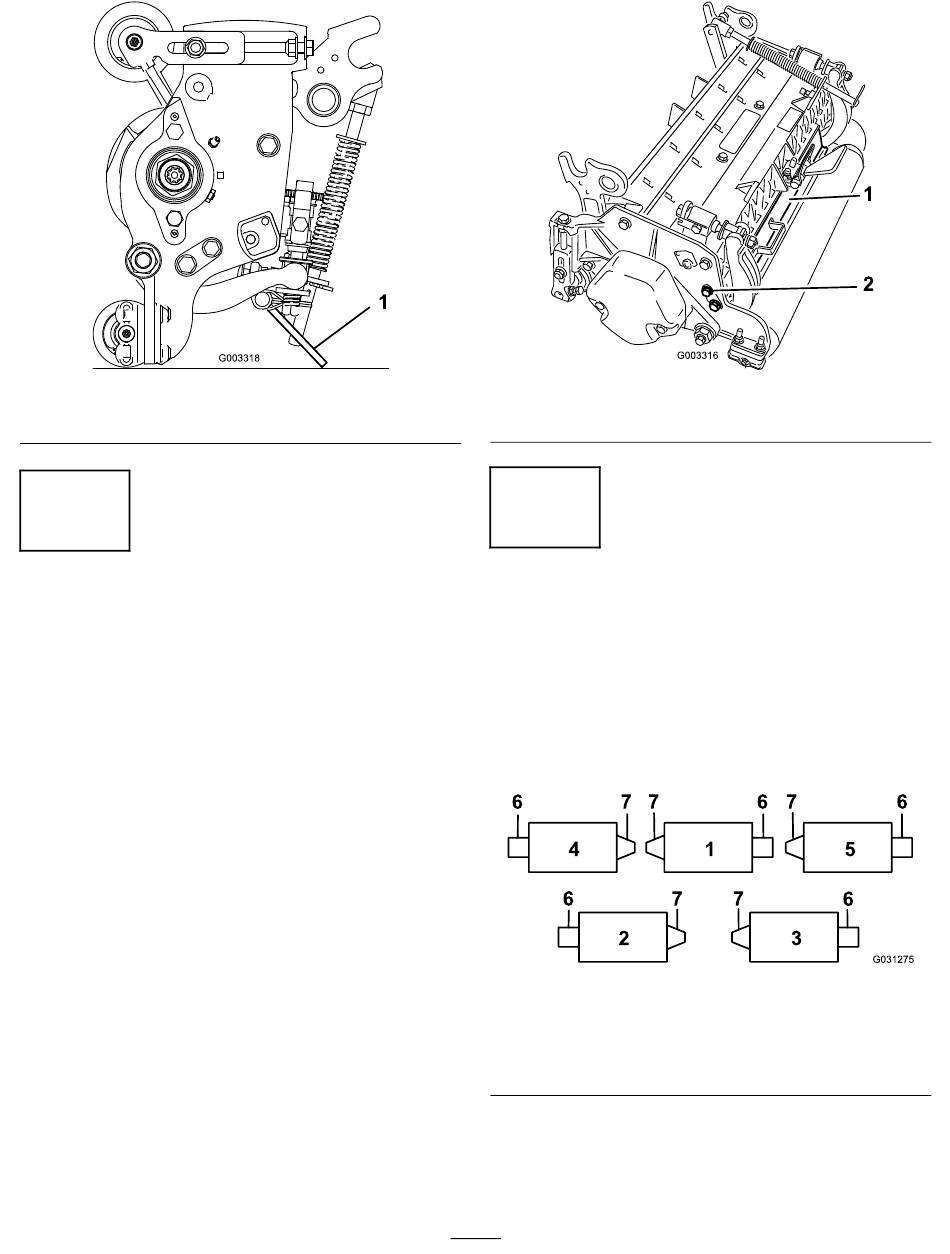

Figura 3
(Figura 4), afloje el perno que
1. Deflector trasero
4

Montaje de los contrapesos

No se necesitan piezas
Procedimiento
Todas las unidades de corte se suministran con el contrapeso
montado en el extremo izquierdo de la unidad de corte.
Consulte el diagrama siguiente para determinar la posición de
los contrapesos y los motores de molinete.
1. Unidad de Corte 1
2. Unidad de Corte 2
3. Unidad de Corte 3
4. Unidad de Corte 4
1. En las unidades de corte números 2 y 4, retire los 2
pernos que fijan el contrapeso al extremo izquierdo
de la unidad de corte.
2. Retire el contrapeso
5
Figura 4
2. Perno
Figura 5
5. Unidad de Corte 5
6. Motor del molinete
7. Peso
(Figura 6).
