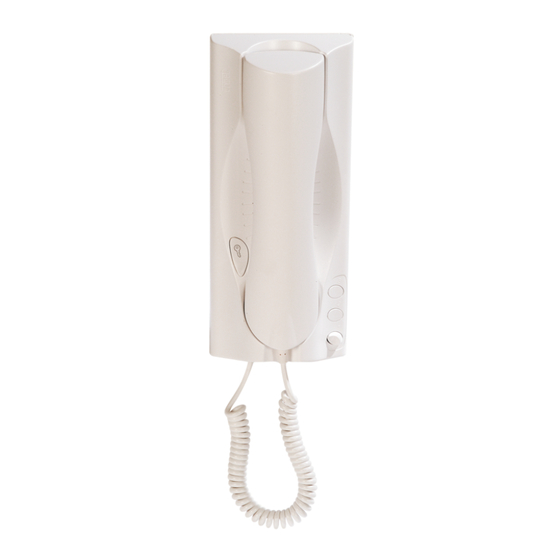

- Página 1 Mod. 1133 DS 1133-009D LBT 8408 CITOFONO UNIVERSALE UNIVERSAL DOOR PHONE INTERPHONE UNIVERSEL INTERFÓNO UNIVERSAL UNIVERSAL SPRECHANLAGE Sch./Ref. 1133/15...
-
Página 14: Características
ESPAÑOL CARACTERÍSTICAS Las principales características del interfóno universal 1133/15 son las siguientes: 1. Instalación en sistemas 4+n (5 hilos audio), en sistema solo con postes exteriores (no en sistemas: intercom, intercom con microaltavoz o con centralita unifi lar mod. 604), en sistemas 1+n (2 hilos) con todas le caja de pulsadora. -
Página 15: Instalación
INSTALACIÓN Fig. 2 CONEXIÓN DE LA CAJA DE BORNES SEGÚN EL TIPO DE SISTEMA SISTEMAS 4+n (5 hilos audio) Fonía en entrada (altavoz) Llamada hacía timbre trepidante o electrónica Fonía en salida (micrófono) Masa sistema Conectar en el borne 6 del interfóno Apertura de puerta SISTEMAS 1+n (2 hilos) Conexión de masa del sistema... -
Página 16: Llamada Hacia Timbre Trepidante (Configuración Estándard)
PROGRAMMACIÓN ALTAVOZ (SPK) MICRÓFONO (MIC) Fig. 3 Los puentes de conexiones indicados en la fi gura son representados en la posición estándard (sistemas 4+n con llamada para timbre trepidante). ATENCIÓN! El puente de conexión JPC tiene que ser siempre posicionado en “+”. SISTEMAS 4+n (CONFIGURACIÓN ESTÁNDARD) Posicionar el puente de conexión JPC en la posición “+”. - Página 17 VERIFICACIONES/REGULACIONES Llamar el interfóno por la pulsadora, controlar que el timbre sea en función, comunicar, abrir la puerta. Regular el volumen del timbre electrónica por medio del conmutador con 3 posiciones. § La regulación del volumen de llamada es disponible solo para los interfonos programados con llamada electronica.
- Página 23 1133/15 CITOVOX COFREL TERANEO LT 600 COMELIT 2100 COMELIT 2300 ELBEX SPEC ELBOX ELBOX 3/4/5 FARFISA 800 FERMAX FERMAX 2044, 21100 FERMAX GONDOLA FERMAX REKTO TF-4 FRINGE GAME GIRO GOLMAR GOLMAR GOLMAR GOLMAR T-2800 GOLMAR T-600 LT TERRANEO COFREL OSTELVI...
