Esquema Hidráulico; Tamaño De Los Sistemas - Syrius Ts-202Eco Guia De Instalacion

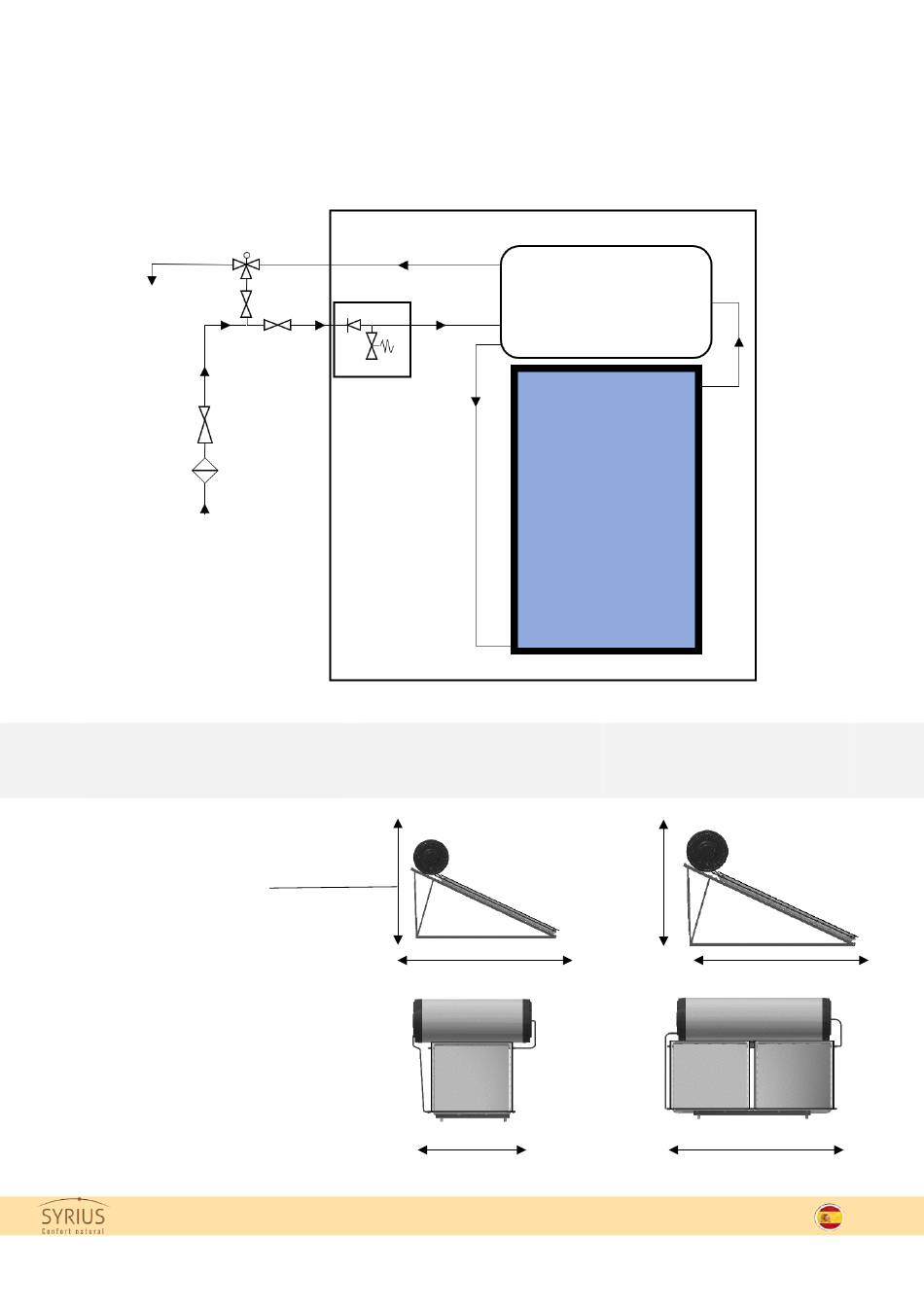

Esquema hidráulico
Válvula
mezcladora
termostática
Válvulas
ACS
Válvula
reductora de
presión
Filtro
Entrada
Agua Fría
Tamaño de los sistemas
1540 mm para
25°
1200 mm para
15°
4 de 20
P
ágina
Salida ACS
Entrada
Agua Fría
Grupo de
Seguridad
Entrada
solar
TS-202ECO
STT
2300 mm
1570 mm
Acumulador ACS
Captador solar
TS-304ECO
Retorno
solar
STT
2300 mm
2270 mm
