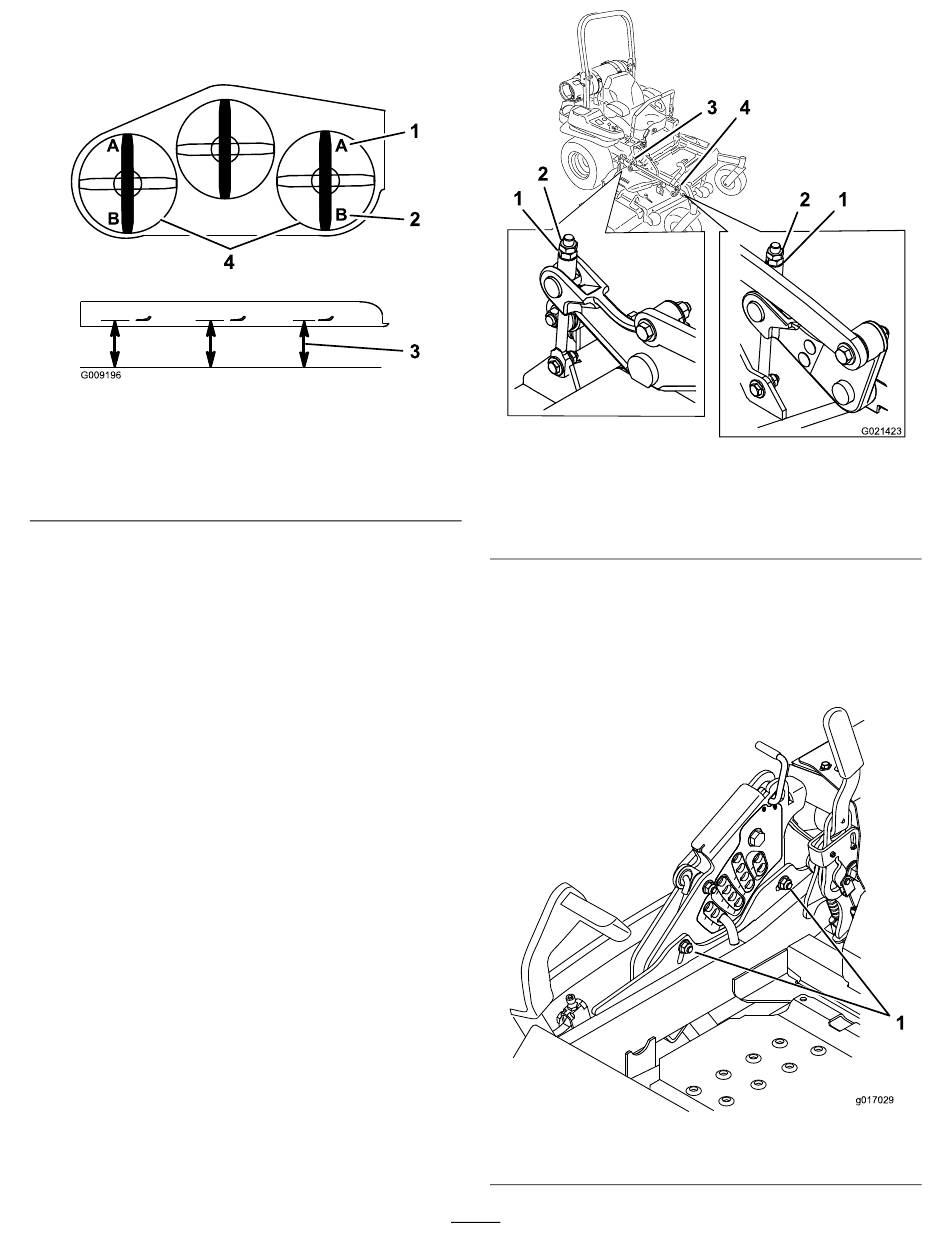

Toro 74978 Manual Del Operador página 60

10. En ambos lados de la carcasa, mida desde la superficie
nivelada hasta la punta delantera de la cuchilla (Posición
A). La medida debe ser de 7.6 cm (3 pulg.) (Figura 86).
Figura 86
1. 7.6 mm (3 pulg.) en A es
correcto
2. 8.3 cm (3-1/4 pulg.) en B
es correcto
11. Gire la tuerca de ajuste del conjunto de elevación de la
carcasa delantera para modificar la altura (Figura 87).
Para aumentar la altura, gire la tuerca de ajuste en el
sentido de las agujas del reloj; para reducirla, gire la
tuerca en el sentido contrario.
3. Mida aquí desde la punta
de la cuchilla hasta una
superficie dura
4. Mida en los puntos A y B
en ambos lados
2
1
1. Tuerca de ajuste
2. Contratuerca
12. Si los acoplamientos de la carcasa delantera no tienen
holgura suficiente para lograr la altura de corte precisa,
puede utilizarse el ajuste de un solo punto.
13. Para ajustar el sistema de ajuste de un solo punto, afloje
los dos pernos situados cerca del borde inferior de la
pletina de altura de corte. Consulte Figura 88.
1. Pernos en el borde inferior de la pletina de altura de corte.
60
3 4
2 1
Figura 87
3. Ajuste de la carcasa
trasera
4. Ajuste de la carcasa
delantera
Figura 88
G021423
1
g017029
