MANUAL DE INSTALACION Y USO
Si la longitud de su cable es superior a 10 metros, le aconsejamos que solicite asesoramiento a un
profesional.
Una variación de tensión de ± 10% durante el funcionamiento es aceptable.
Las líneas de alimentación deben estar bien sujetas.
El cable debe ser adecuado para uso en exteriores.
Paso 1 : Desmonte el panel eléctrico lateral con un giro-Nevis para acceder al bloque de terminales eléctricos.
Paso 2 : Inserte el cable en la unidad de la bomba de calor pasándolo por la abertura provista para este fin.

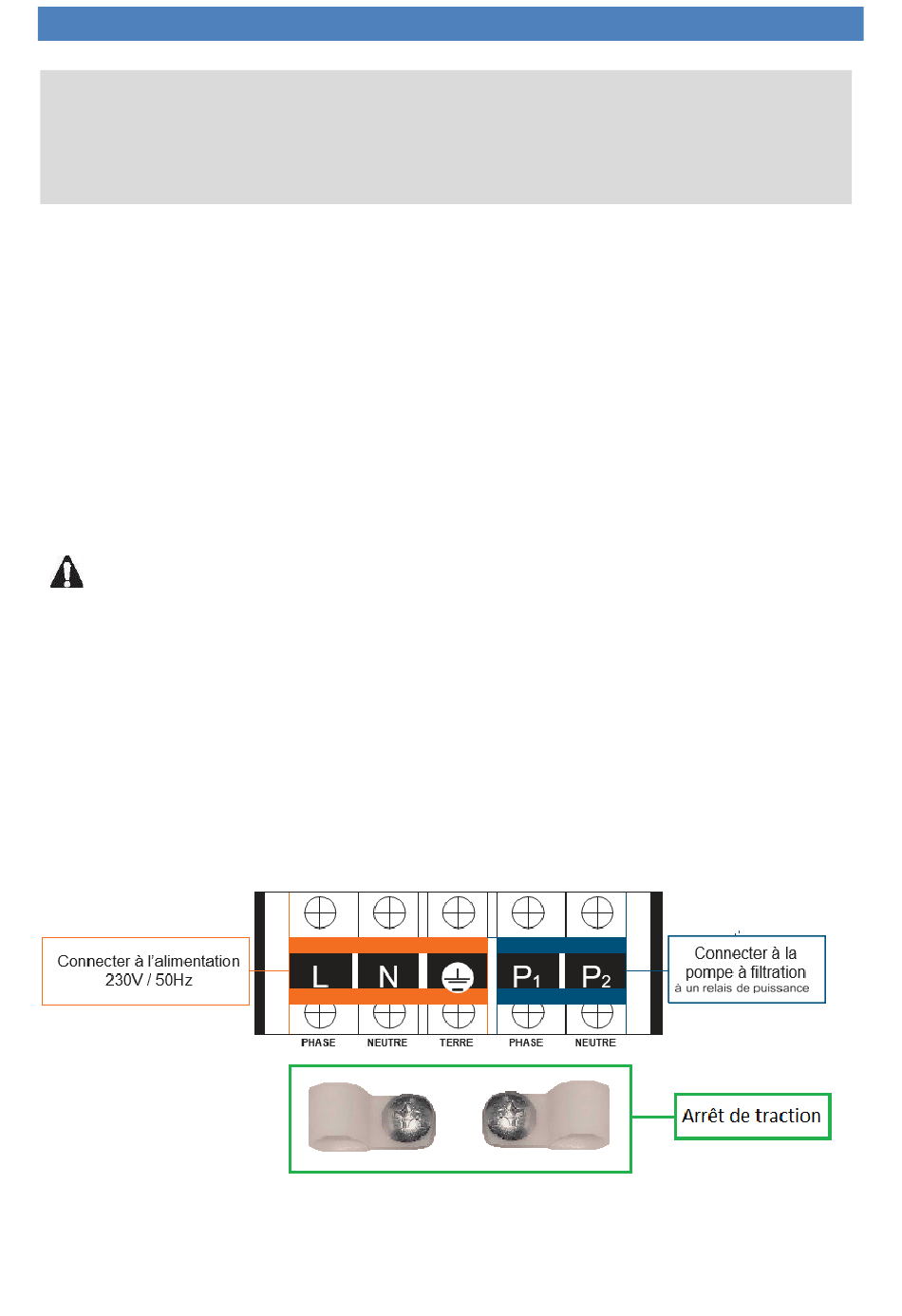

Paso 3 : Conecte el cable al terminal de acuerdo con EN(monofásico) o A/B/C/V (trifásico).
Paso 4 : Cierre con cuidado el panel de la bomba de calor y coloque de nuevo los tornillos.
Paso 5 : Conecte correctamente los terminales del cable de señal en la caja de control central.

Prueba de funcionamiento

Después de conectar el agua al sistema de la piscina, se completa con un bypass adecuado y unas conexiones
eléctricas realizadas por un técnico cualificado.
Conexión del cable alargador:
ATENCIÓN: El controlador remoto se ha diseñado para uso en interiores.
No utilice objetos afilados para tocar el panel frontal y los botones del controlador remoto, ya que
podría dañarlos. Cuando el montaje del controlador remoto se realice en la pared, no tire del cable de
comunicación, ya que puede provocar un contacto deficiente.
Paso 1: Retire el controlador remoto de su ubicación y desconecte con cuidado el conector macho/hembra.
Paso 2: Utilice un destornillador para abrir la caja y separe el controlador remoto.
Paso 3: Taladre dos agujeros paralelos: a 60 mm de distancia.
Paso 4: Fije la cubierta trasera del controlador remoto a la pared.
Paso 5: Asegúrese de que las cubiertas delantera y trasera coinciden perfectamente, y compruebe que la
caja está fijada correctamente a la pared.
Paso 6: Conecte el cable de comunicación con cuidado
Paso 7: Retire la tapa protectora de la pantalla de la bomba de calor quitando los tornillos de la tapa. A
continuación, conecte el cable alargador suministrado en sus accesorios (cable II) como se indica en el
siguiente diagrama:
