Montaje

Piezas sueltas
Utilice la tabla siguiente para verificar que no falta ninguna pieza.
Procedimiento
1
2
3
4
Documentación y piezas adicionales
Descripción
Manual del operador
Manual del operador del motor
Catálogo de piezas
Material de formación del operador
1

Ajuste del ROPS

No se necesitan piezas
Procedimiento
1. Retire las chavetas y los pasadores de la barra
anti-vuelco (Figura
2. Eleve la barra anti-vuelco a la posición vertical, instale
los dos pasadores y fíjelos con los pasadores de
horquilla (Figura 3).
Nota: Si es necesario bajar la barra anti-vuelco, empuje
la barra hacia adelante para aliviar la presión sobre los
pasadores, baje la barra lentamente, y fíjela con los
pasadores de manera que no pueda dañar el capó.
Descripción
No se necesitan piezas
No se necesitan piezas
No se necesitan piezas
Árbol de transmisión
Tornillo, 5/16 x 1–3/4 pulgadas
Contratuerca, 5/16 pulgada
Pasador cilíndrico, 3/16 x 1–1/2 pulgada
3).
Cant.
–
–
–
1
4
4
2
Cant.
1 Leer antes de operar la máquina
1 Leer antes de operar la máquina
1 Citar números de referencia de las piezas
1 Vea el vídeo antes de utilizar la máquina
1. Barra anti-vuelco
2. Pasador
12
Uso
Ajuste el ROPS.
Compruebe la presión de los
neumáticos.
Compruebe los niveles de aceite
hidráulico, aceite del motor y
refrigerante.
Instale el árbol de transmisión en una
carcasa de corte opcional o un QAS
Uso

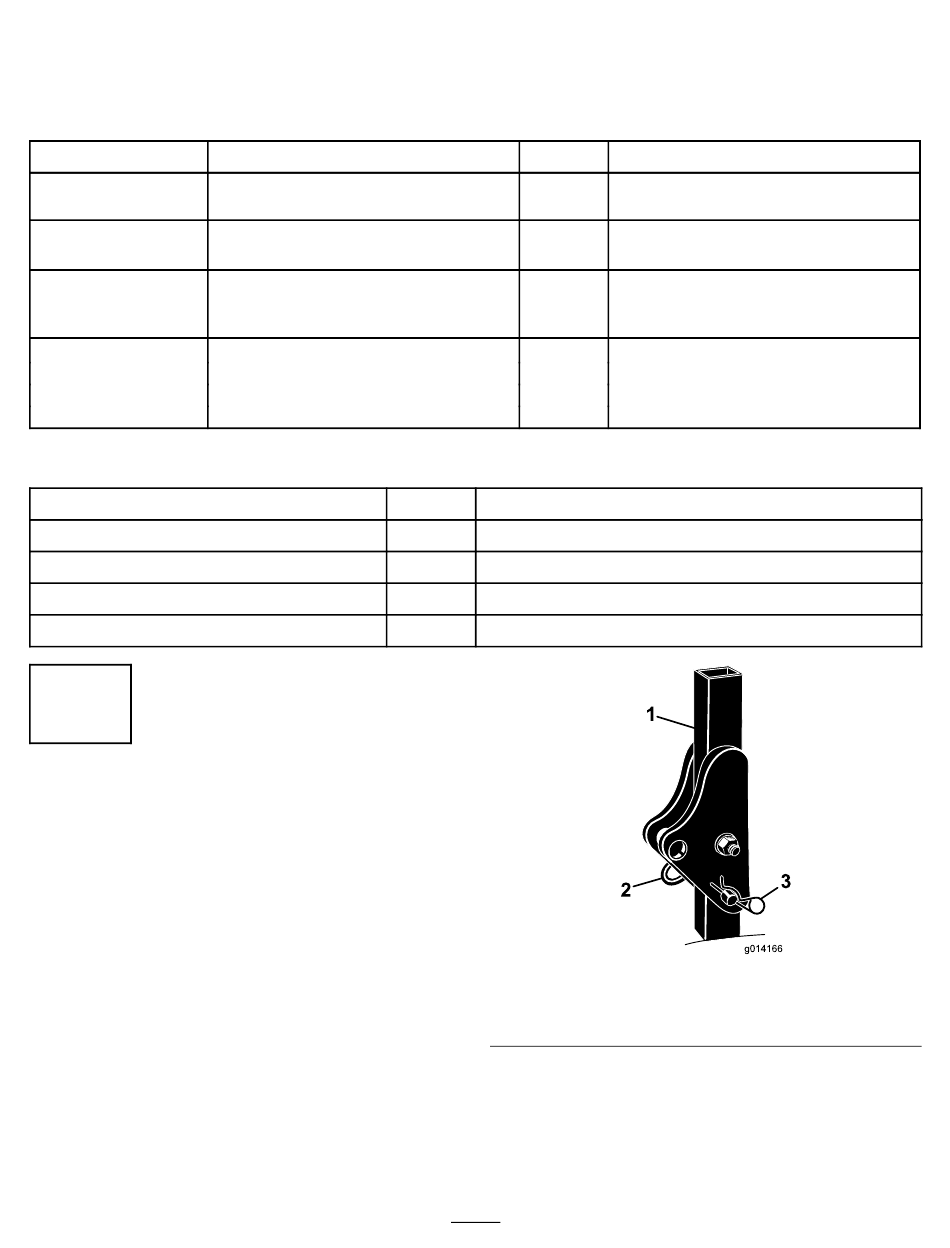

Figura 3
3. Pasador de horquilla
