Conexión PTZ

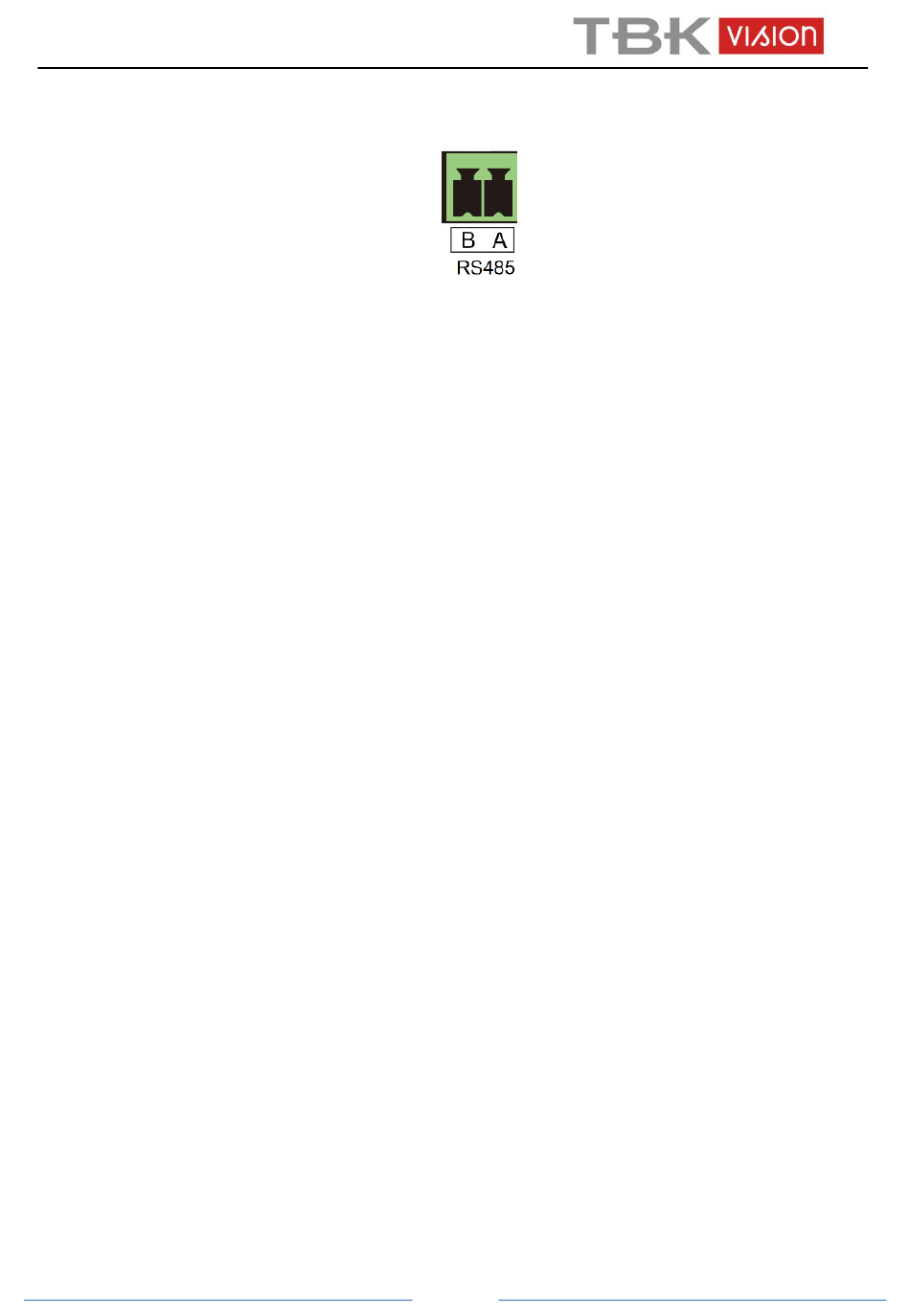

El interfaz RS485 se utiliza para conectar un domo PTZ.
La forma de conectar un domo PTZ al DVR HD TVI es la siguiente: desconectar la ficha
correspondiente al terminal RS-485 y aflojar los tornillos, insertar los cables de señal en las
conexiones A y B separadamente (A es TX+; B es TX-) y atornille de nuevo. A continuación
conecte el terminal de conexiones en la conexión trasera correspondiente del DVR.
Finalmente, conecte el cable de video del domo PTZ en la conexión de entrada de video del
DVR HD-TVI Híbrido.
