Disipador De Calor; Extracción Del Disipador De Calor - Dell P110F Manual De Servicio

Pasos

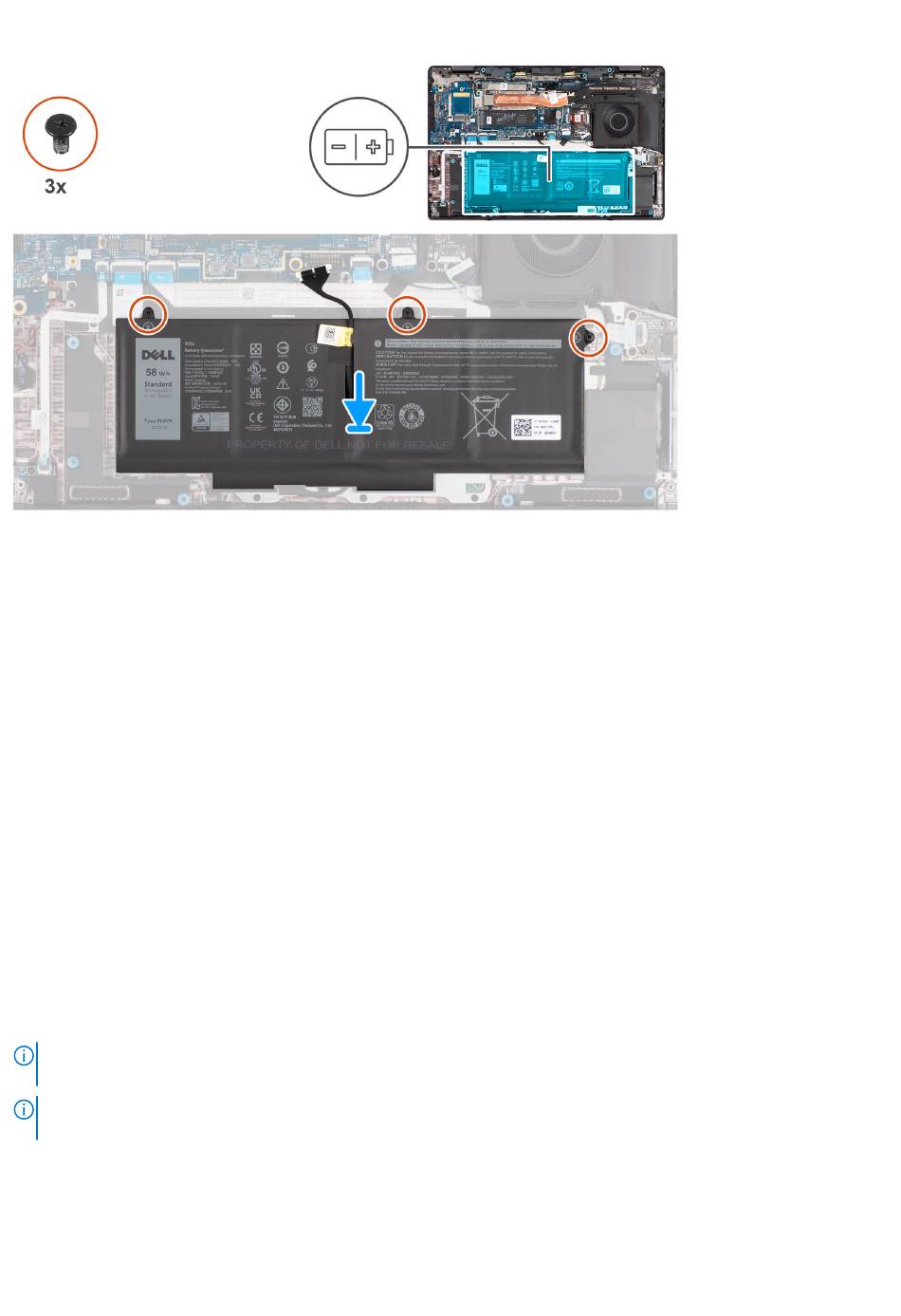

1. Coloque la batería de 4 celdas, junto con su cable, en el ensamblaje del teclado y del reposamanos.
2. Adhiera la cinta para fijar el cable de la batería al soporte del teclado.
3. Alinee los orificios para tornillos de la batería de 4 celdas con los orificios para tornillos del ensamblaje del teclado y del reposamanos.
4. Quite los tres tornillos cautivos que fijan la batería de 4 celdas al ensamblaje del teclado y del reposamanos.
5. Conecte el cable de la batería al conector de la tarjeta madre.
Siguientes pasos
1. Instale la cubierta de la
2. Siga los procedimientos que se describen en

Disipador de calor

Extracción del disipador de calor
Requisitos previos
1. Siga los procedimientos que se describen en
2. Extraiga la cubierta de la
Sobre esta tarea
NOTA: El disipador de calor se puede calentar durante el funcionamiento normal. Permita que transcurra el tiempo suficiente para que
el disipador de calor se enfríe antes de tocarlo.
NOTA: Para garantizar el máximo enfriamiento del procesador, no toque las zonas de transferencia del calor del disipador de calor. La
grasa de su piel puede reducir la funcionalidad de transferencia de calor de la pasta térmica.
En la imagen a continuación, se indica la ubicación del disipador de calor y se proporciona una representación visual del procedimiento de
extracción.
base.
Después de manipular el interior del
Antes de manipular el interior del
base.
equipo.
equipo.
Extracción e instalación de componentes 33
