Placa del botón de encendido
Extracción de la placa del botón de encendido
Requisitos previos
1. Siga el procedimiento que se describe en
2. Extraiga el
soporte.
3. Quite la
cubierta de cables
4. Extraiga la
cubierta
posterior.
5. Extraiga el
protector de la placa
6. Quite la
cubierta
inferior.
7. Quite el
soporte de I/O
8. Retire los altavoces.
Sobre esta tarea

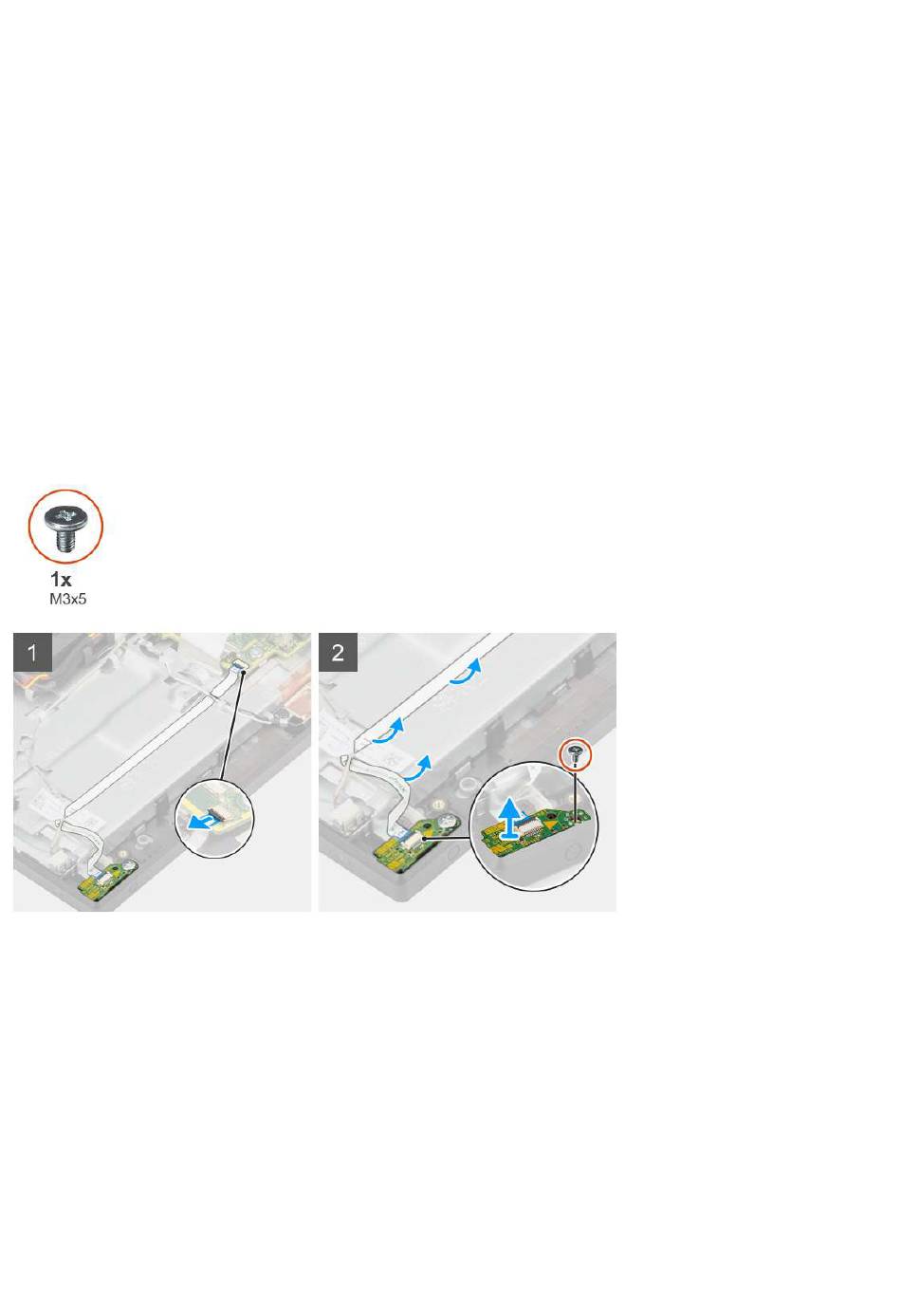

En la imagen a continuación, se proporciona una representación visual del procedimiento de extracción de la placa del botón de encendido.
Pasos
1. Abra el pestillo y desconecte el cable de la placa del botón de encendido del conector en la tarjeta madre.
2. Quite el cable de la placa del botón de encendido de la base del ensamblaje de la pantalla y, a continuación, deslice el cable de la placa
del botón de encendido para quitarlo de la parte inferior de los cables de la antena.
3. Quite el tornillo (M3x5) que asegura la placa del botón de encendido a la trama intermedia.
4. Levante la placa del botón de encendido, junto con el cable, para quitarlos de la trama intermedia.
Instalación de la placa del botón de encendido
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Antes de manipular el interior de la
(opcional).
base.
posterior.
computadora.
Extracción e instalación de componentes
73
