Preparación:
 Seleccionar la herramienta con los datos de la herramienta
apropiados.
 Posicionar la herramienta previamente en una localización adecuada
(así como X = Y = -1").
 Mover la herramienta a la profundidad de fresado.
 Pulsar la softkey PRESET.
 Pulsar la tecla del eje Y
- MÉTODO ALTERNATIVO -

Pulsar la softkey FIJAR/PONER A CERO para activar el modo Fijar.
 Pulsar la tecla del eje Y.

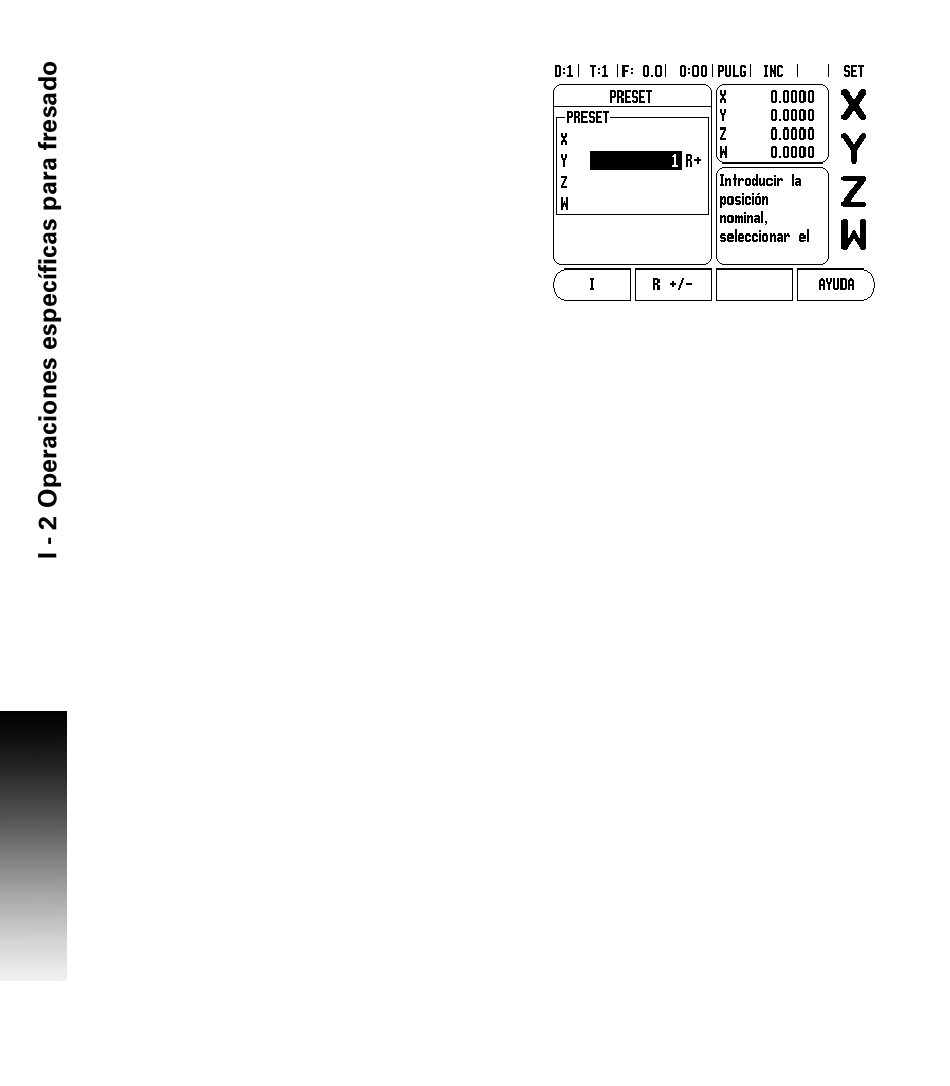

 Introducir el valor de la posición nominal para el punto de esquina 1:
Y = 1" y seleccionar la compensación del radio de la herramienta R
+ con la softkey R+/-. Pulsar hasta que se muestre R+ junto al
formulario del eje.

Pulsar ENTER.
 Desplazar el eje Y hasta que el valor visualizado sea cero. El
cuadrado en la advertencia de posicionamiento cercano a cero está
ahora centrado entre las dos marcas triangulares.
 Pulsar la softkey PRESET.
 Pulsar la tecla del eje X.
- MÉTODO ALTERNATIVO -
 Pulsar la softkey FIJAR/PONER A CERO para activar el modo Fijar.
 Pulsar la tecla del eje X.
 Introducir el valor de la posición nominal para el punto de esquina 2:
X = 1.5" y seleccionar la compensación del radio de la herramienta
R – con la softkey R+/-. Pulsar dos veces hasta que se muestre R-
junto al formulario del eje.

Pulsar ENTER.
 Desplazar el eje X hasta que el valor visualizado sea cero. El
cuadrado en la advertencia de posicionamiento cercano a cero está
ahora centrado entre las dos marcas triangulares.
 Se pueden introducir los presets para las esquinas 3 y 4 de la misma
forma.
