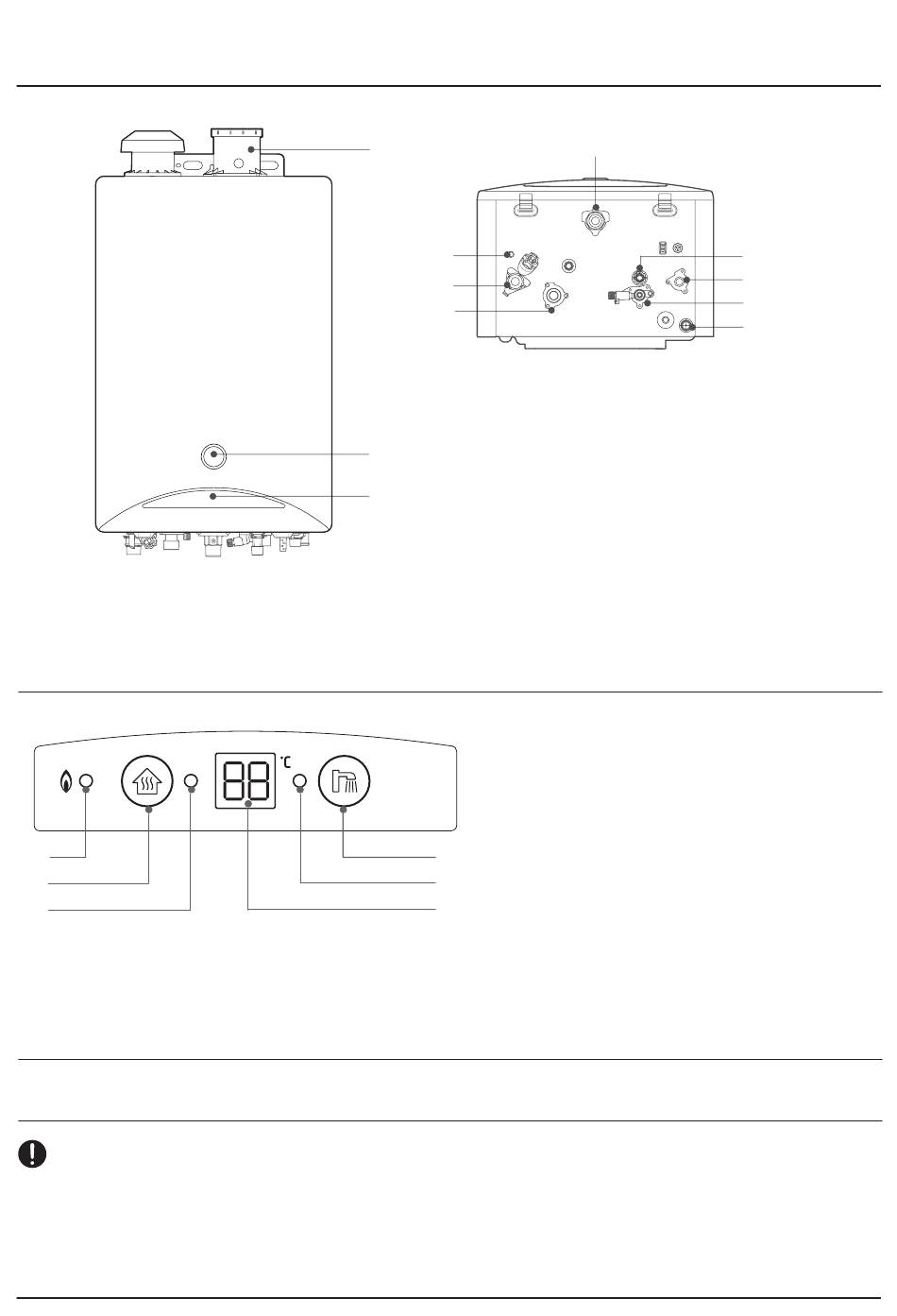

Componentes

Panel de control

①
②
③

Accesorios

• Manual de Usuario(Manual de instalación Incluido)
• Compruebe el número de todos los accesorios.
La forma correcta para
• Retire el papel de embalaje, espuma de polietileno y la bolsa piastica que contiene los accesorios.
el bobinado de cintas de
teflon del hilo.
• Conserve este manual para futuras consultas.
①
②
③
2mm
④
⑤
⑥
⑦
① Chimenea
② Manometro calefaccion
③ Panel de control y encendido
④ Gas
⑤ Valvula de alivio
⑥ Calefaccion retorno
⑦ Calefaccion surtidor
① Led del quemador
② Temperatura de la calefacción
③ Led de la calefacción
④ Visor de temperatura
⑥
⑤ Led del agua caliente sanitaria
⑤
⑥ Temperatura del agua caliente sanitaria
④
• Tubería drenaje condensados
⑪
⑩
⑨
⑧
⑧ Salida Condensados
⑨ Entrada agua fria
⑩ Salida ACS
⑪ Filtro ACS
