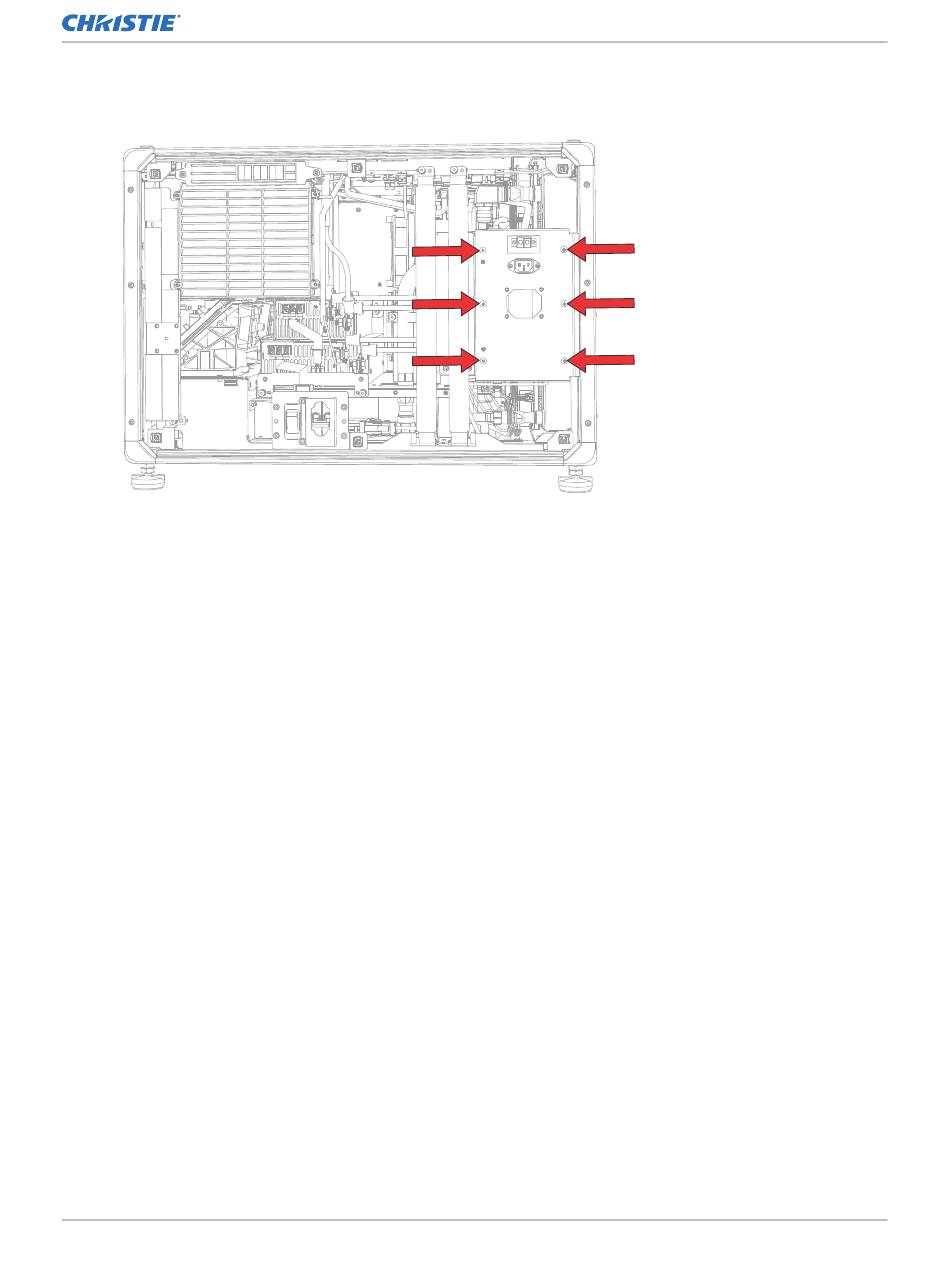

3. Para abrir el área de entrada de CA del proyector, retire los seis tornillos que sujetan la tapa y
gire la tapa hacia abajo.
4. Seleccione cable homologado para la ubicación. Corte y retire revestimiento suficiente para
exponer una sección de cableado de 120 mm de longitud.
5. Acorte los cables de línea (negro o marrón) y neutro (blanco o azul) a una longitud entre 80 y
100 mm.
6. Utilice alicates pelacables para cortar y retirar revestimiento de cada cable individual suficiente
para exponer una sección de 10 mm de cable desnudo en el extremo.
7. Pase los cables por el liberador de tensión de la placa de salida y por la tapa de entrada de CA.
8. Fije los extremos desnudos de los cables a los conectores de masa (G), línea (L) y neutro (N)
del bloque de terminales: realice primero la conexión a masa (verde), después conecte la línea
(cable negro o marrón) y, en último lugar, conecte el neutro (cable blanco o azul).
