9.6

Indicador de estado

El indicador de estado comprende dos indicadores de 7 segmentos y dos LEDs bicolores.
Función de los indicadores de 7 segmentos
Durante el arranque del BIOS se muestran los códigos POST del paso de prueba en
cuestión. En caso de error, se indica el código POST del último paso de prueba iniciado. Si
el arranque se realiza correctamente, se visualizará el código 00.
En caso necesario, los códigos también se pueden visualizar en aplicaciones.
Función de los LEDs H1 y H2
Durante el arranque del BIOS, ambos LEDs se encienden en dos colores (rojo y verde) para
comprobar su función. Si el arranque finaliza sin errores permanecen apagados ambos
LEDs.
En caso necesario, las aplicaciones pueden controlar ambos LEDs.
Nota
Los drivers y la documentación del monitor de estado LED SIMATIC se encuentran en el
DVD "Documentation & Drivers" bajo "Documentación > SIMATIC Box PC 627B".
SIMATIC Box PC 627B
Instrucciones de servicio, 09/2009, A5E00927396-03
9.6 Indicador de estado

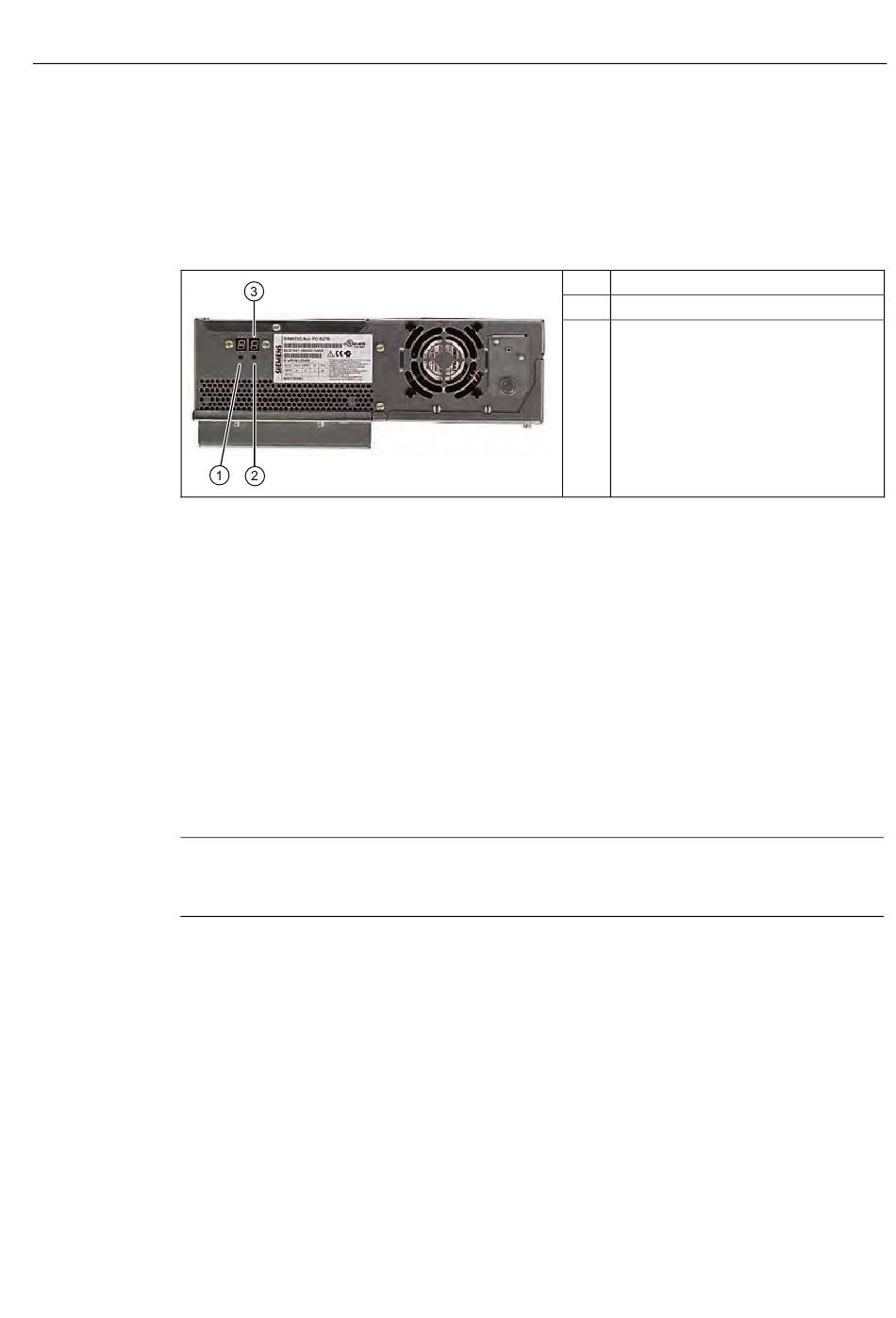

(1) LED H1
(2) LED H2
(3) 2 indicadores de 7 segmentos
Funciones
71
