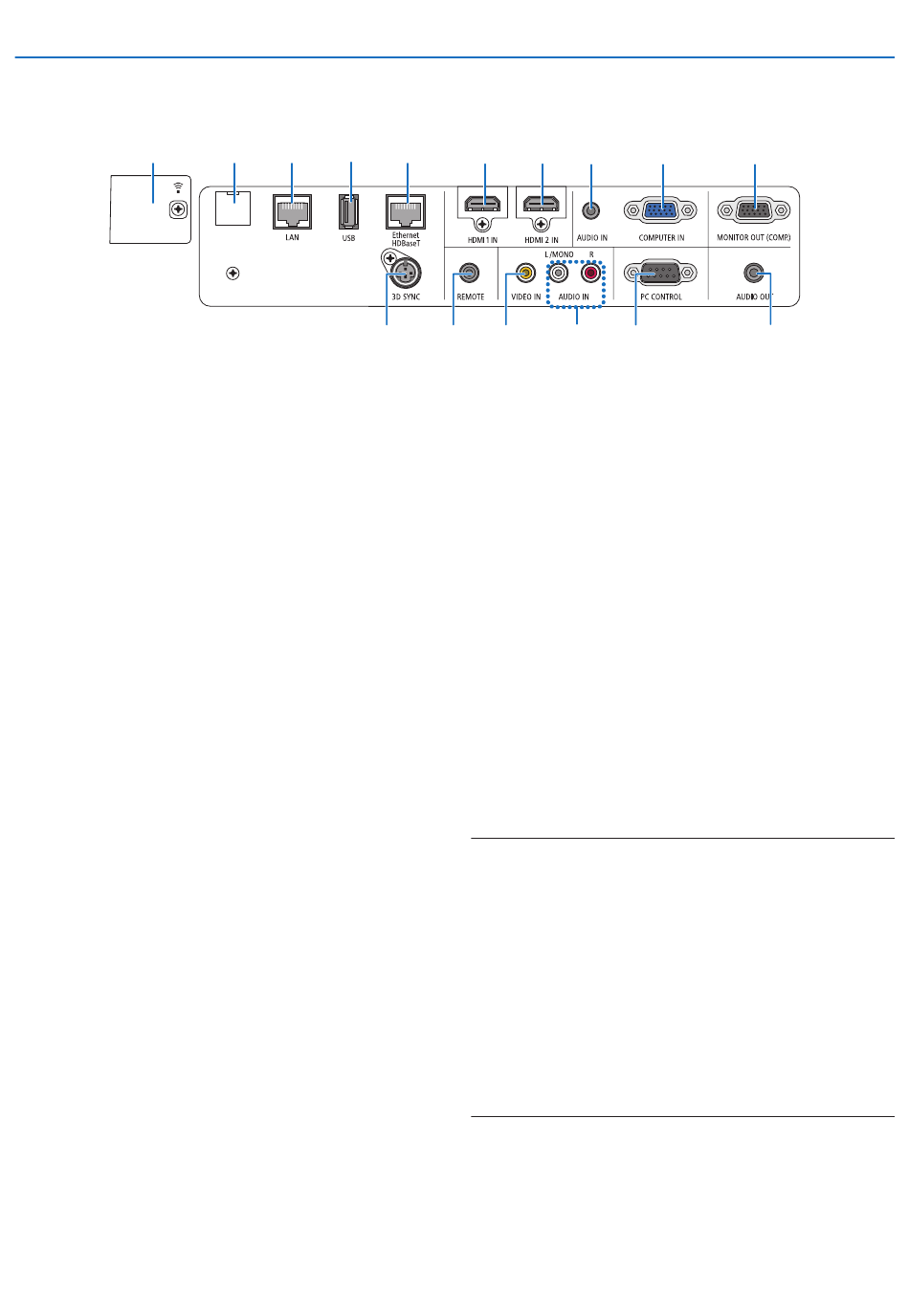

Características del panel de terminales
11
1. Terminal ENTRADA ORDENADOR/Entrada de
componente (mini D-Sub de 15 contactos)
(→ página 75, 79, 81)
2. Mini clavija de ENTRADA DE AUDIO DE ORDE-
NADOR (mini estéreo)
(→ página 75, 79)
3. Terminal ENTRADA HDMI 1 (tipo A)
(→ página 75, 76, 80)
4. Terminal ENTRADA HDMI 2 (tipo A)
(→ página 75, 76, 80)
5. SALIDA MONITOR (COMP.) Terminal (mini D-Sub
15 contactos)
(→ página 77)
6. Mini clavija de SALIDA DE AUDIO (mini estéreo)
(→ página 77)
7. Terminal ENTRADA VIDEO (RCA)
(→ página 78, 81)
8. ENTRADA DE AUDIO VIDEO I/MONO, D (RCA)
(→ página 78)
9. Puerto Ethernet/HDBaseT (RJ-45)
(→ página 82, 86)
10. Puerto LAN (RJ-45)
(→ página 82, 87)
11. Puerto USB (LAN inalámbrica)
(→ página 85)
12. Puerto USB (tipo A)
(→ página 89)
13. Terminal SINCRONIZACIÓN 3D (mini DIN de 3
contactos)
(→ página 35)
12
15 10
13
3 4
9
16 7 8
14. Puerto CONTROL PC [CONTROL PC] (D-Sub 9
contactos)
(→ página 137)
Utilice este puerto para conectar un PC o sistema
de control. Esto le permite controlar el proyector
utilizando el protocolo de comunicación serial. Si va
a escribir su propio programa, los códigos de control
de PC típicos se encuentran en la página 137.
15. Puerto SERVICIO (USB tipo B)
(solamente para el mantenimiento)
16. Conector REMOTO (mini estéreo)
Use este conector para el mando a distancia con cable
del proyector usando el mando a distancia de NEC
para la serie PX750U/PH1000U/PH1400U/PX602UL/
PH1202HL.
Conecte el proyector y el mando a distancia opcional
usando un cable para mando a distancia con cable
comercialmente disponible.
NOTA:
• Cuando se conecte el cable de un mando a distancia en el
conector REMOTO, no se podrán llevar a cabo las operaciones
del mando a distancia por infrarrojos.
• Si [HDBaseT] está seleccionado en [SENSOR REMOTO] y
el proyector está conectado a un dispositivo de transmisión
comercialmente disponible compatible con HDBaseT, las
operaciones del mando a distancia por infrarrojos no se
llevan a cabo si la transmisión de las señales del mando a
distancia ha sido configurada en el dispositivo de transmisión.
Sin embargo, el control remoto usando rayos infrarrojos se
puede llevar a cabo cuando el suministro de alimentación del
dispositivo de transmisión está apagado.
7
1. Introducción
2 1 5
14 6
