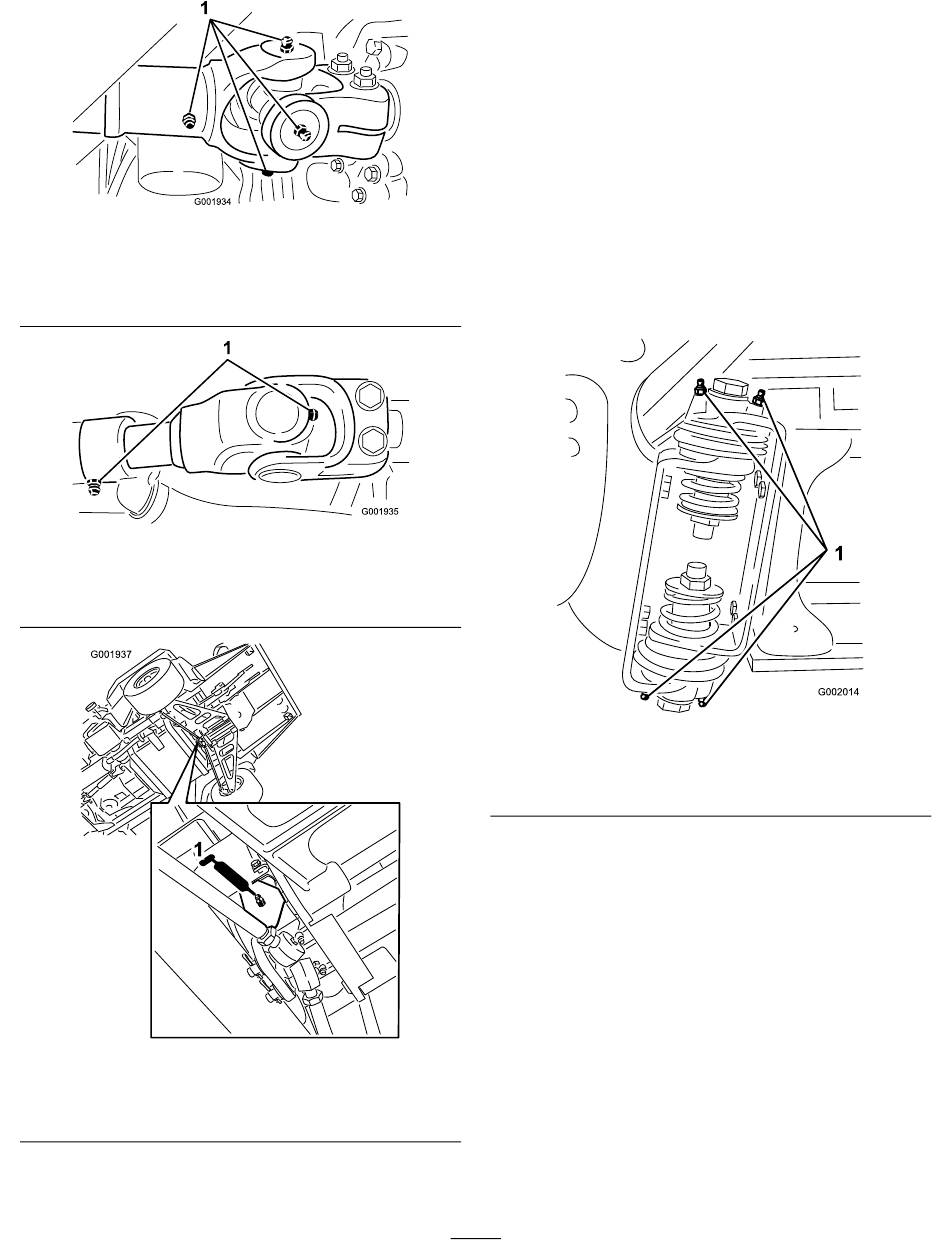

Árbol de transmisión en el motor, cinco, uno en cada lado y
junta deslizante
1. Punto de engrase
Árbol de transmisión en los engranajes
1. Punto de engrase
Pivote de dirección, encima de las bielas de dirección
1. Punto de engrase
Figura 41
Figura 42
Figura 43
Lubricación de las
articulaciones de los brazos
Intervalo de mantenimiento: Cada 100 horas
Importante: Si se lave la articulación del brazo con
agua, es necesario eliminar cualquier resto de agua y
residuos del conjunto de la articulación y engrasar de
nuevo el conjunto.
Tipo de grasa: Grasa de litio de propósito general Nº 2.
1. Limpie los puntos de engrase para evitar que penetre
materia extraña en el cojinete o casquillo.
2. Bombee grasa en el cojinete o casquillo de cada punto
de engrase Figura 44.
1. Punto de engrase
3. Limpie cualquier exceso de grasa.
4. Repita el procedimiento en cada articulación de brazo.
Engrasado de los cojinetes del
émbolo del actuador
Intervalo de mantenimiento: Cada 400 horas/Cada año (lo
que ocurra primero)
Tipo de grasa: Grasa de litio de propósito general Nº 2.
1. Extienda los brazos a la posición de fumigación.
2. Retire el pasador de horquilla del pasador de giro
(Figura 45).
45
Figura 44
Brazo derecho
