Nota
f El destino de [RS-232C] (x página 123) debe establecerse según el método de conexión.
f Al realizar la conexión con un dispositivo compatible con un dispositivo compatible con DIGITAL LINK, configure el ajuste del menú [SETUP
PROYECTOR] → [MODO STANDBY] (x página 121) en [NORMAL] para controlar el proyector durante el modo en espera.
Cuando [MODO STANDBY] está ajustado en [ECO], el proyector no puede controlarse durante el modo en espera.

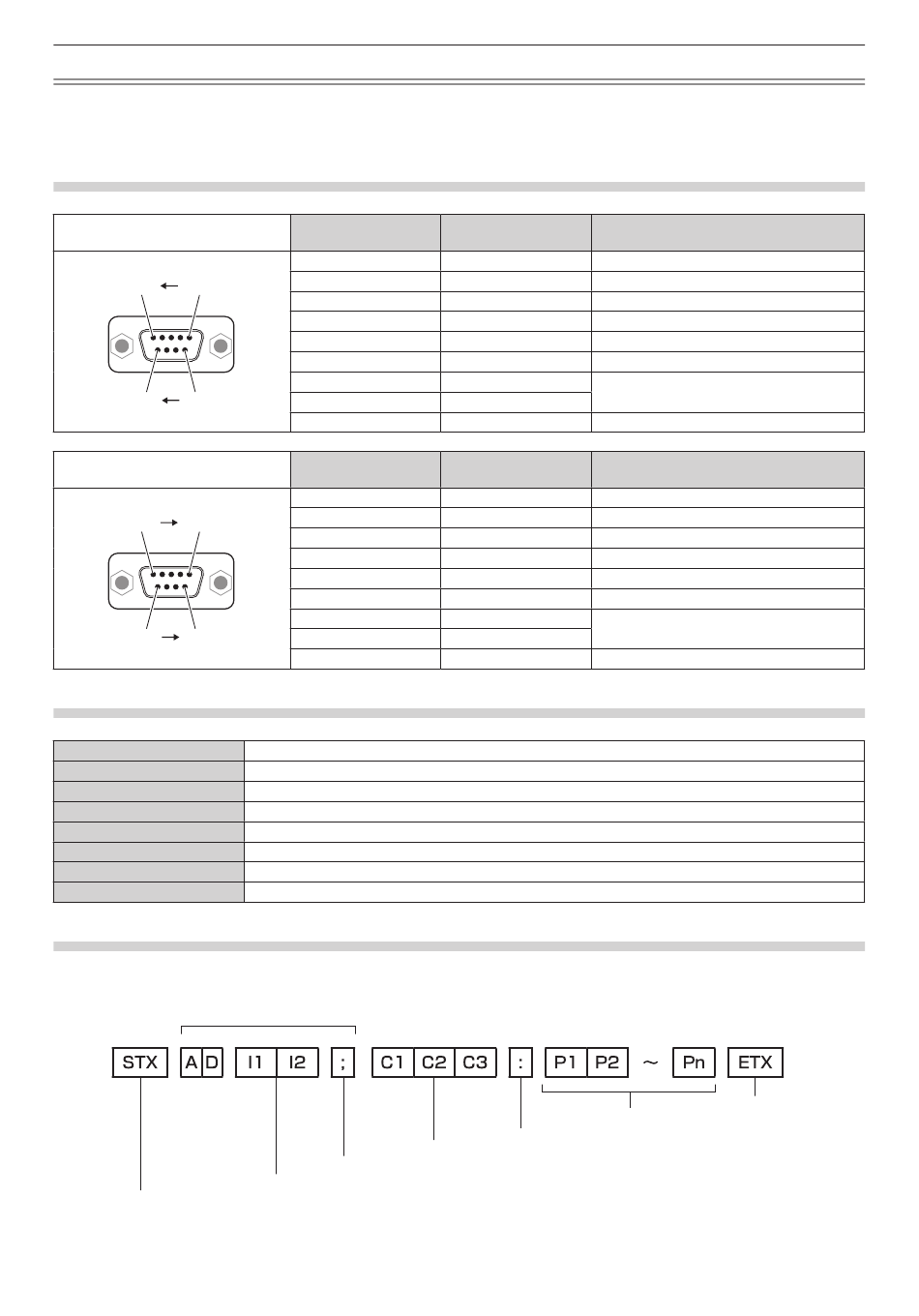

Asignaciones de claves y nombres de señales
D-Sub 9 pines (hembra)
Vista exterior
(5)
(1)
(9)
(6)
D-Sub 9 pines (macho)
Vista exterior
(1)
(5)
(6)
(9)
Condiciones de comunicación (ajustes predeterminados de fábrica)
Nivel de señal
Método de sincronización
Tasa de baudios
Paridad
Longitud de caracteres
Bit de parada
Parámetro X
Parámetro S
Formato básico
La transmisión desde un ordenador empieza con STX y, después, se envían el ID, el comando, el parámetro y ETX, en este orden. Agregue
parámetros teniendo en cuenta los detalles de control.
Designación de ID
ZZ, de 01 a 64 y de 0A a 0Z
(2 bytes)
Inicio (1 byte)
176 - ESPAÑOL
Capítulo 6 Apéndice — Información técnica
Núm. de pines
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Núm. de pines
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Conforme al estándar RS-232C
Asíncrona
9 600 bps
Ninguno
8 bits
1 bit
Ninguno
Ninguno
3 caracteres de comando (3 bytes)
Punto y coma (1 byte)
2 caracteres de ID (2 bytes)
Nombre de señal
―
NC
TXD
Datos transmitidos
RXD
Datos recibidos
―
NC
GND
Masa
―
NC
CTS
Conectado internamente
RTS
―
NC
Nombre de señal
―
NC
RXD
Datos recibidos
TXD
Datos transmitidos
―
NC
GND
Masa
―
NC
RTS
Conectado internamente
CTS
―
NC
Parámetro (longitud indefinida)
Dos puntos (1 byte)
Detalles
Detalles
Extremo (1 byte)
