13. Conecte los distintos conductores según el esquema de conexiones co-
rrespondiente con un par de 0,6 Nm.

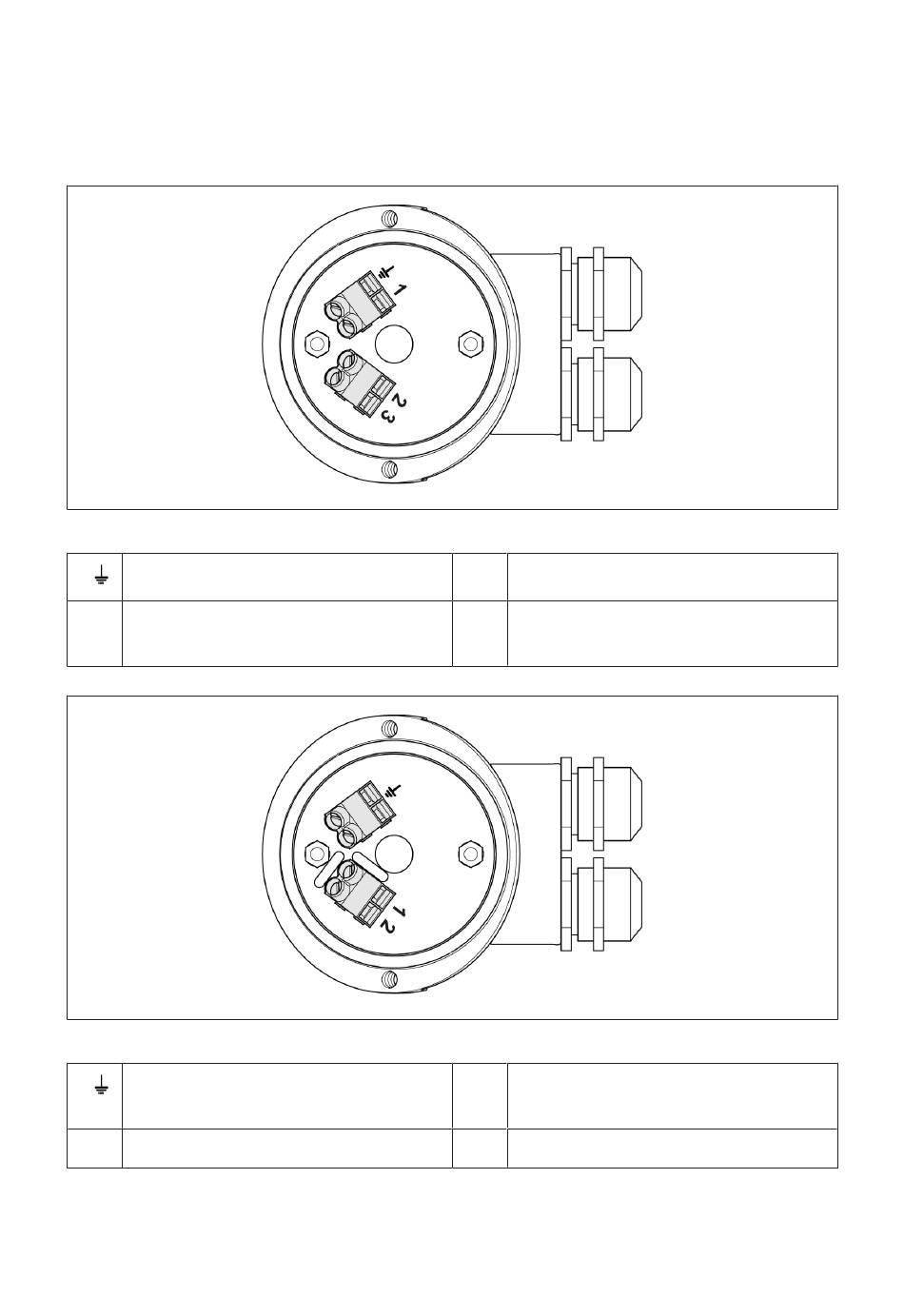

Figura 10: Esquema de conexiones Pt100
conductor PE
2 cable de medición
Figura 11: Esquema de conexiones 4...20 mA
conductor PE
2 conductor de conexión "-" 4...20 mA
14. Coloque el blindaje del cable en el lado opuesto.
15. Cierre la tapa del cabezal de conexión y apriete los 2 tornillos con 1 Nm.
1 cable de medición
3 cable de compensación (tecnología
de 3 conductores)
1 conductor de conexión "+" 4...
20 mA
