TS330 – Sensor de Oxígeno Disuelto - Manual del Usuario – Rev.03
Calibración
El método más simple para calibrar este sensor es en aire, ya que si el Agua está
saturada en aire la presión parcial de O.D. en agua será la misma que este tiene en aire.
De este modo se obtiene el 100%.
El 0% se logra mediante una solución saturada en Bisulfito de Sodio.
Aguardar en cada caso a que la medición se encuentre estabilizada previo a tomar las
mediciones, esto puede tomar unos 10 minutos aproximadamente.
Especificaciones Técnicas
Transductor:
Medición:
Rango de Medición:
Rango de Salida:
Exactitud:
Resistencia de Carga
Alimentación:
Consumo:
Conductores:
Instalación

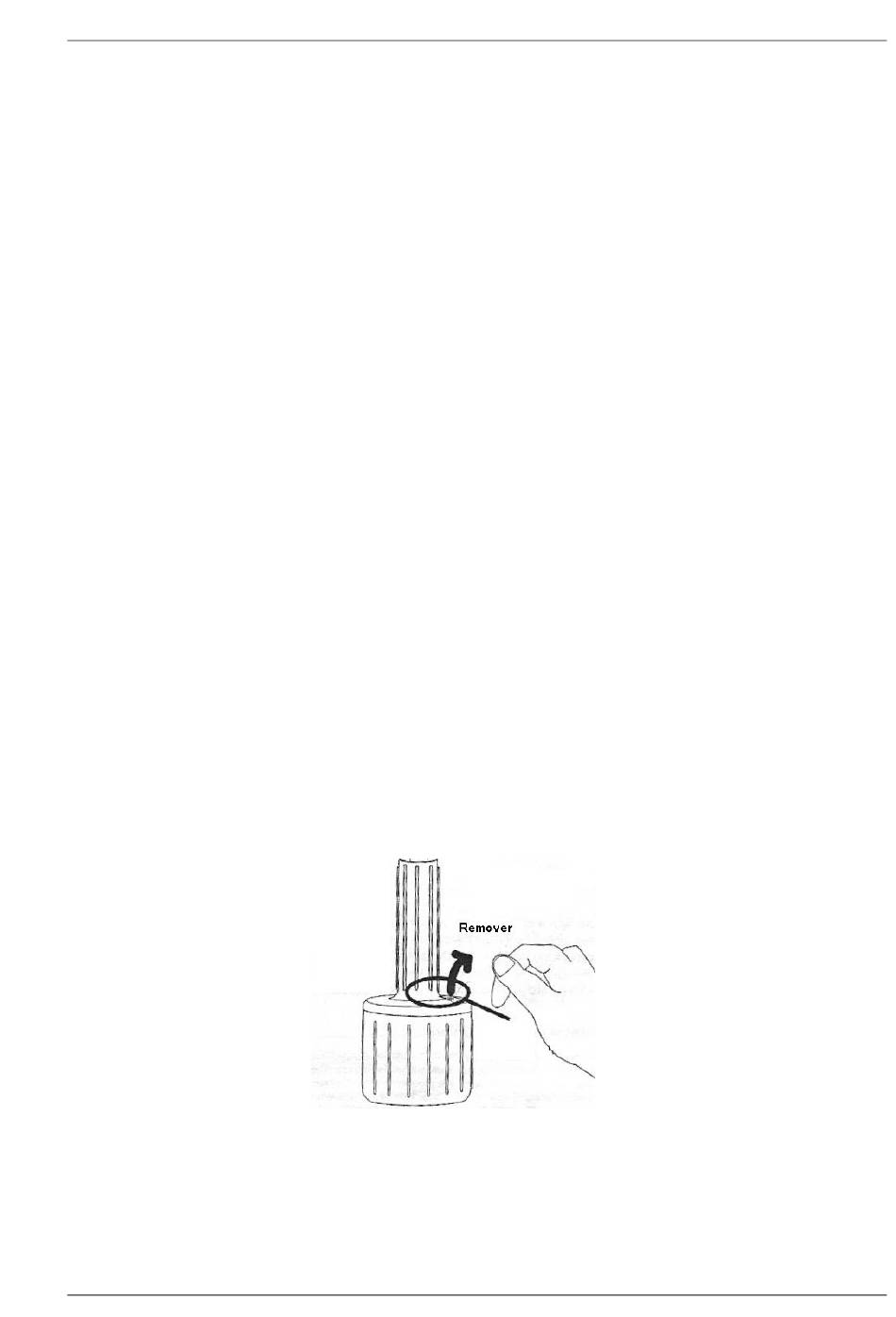

Remover la cinta y el adhesivo antes de empezar a utilizar el sensor(solo para el modelo
que lo tenga).
Nota: hay modelos que no tienen esta cinta, en ese caso, omitir este paso.
El sensor de Oxígeno Disuelto, TS330, se sumerge íntegramente en la solución a medir.
El extremo de medición del sensor debe quedar expuesto al flujo de la solución a medir y
sin burbujas sobre la membrana.
Celda Electroquímica Galvánica
No requiere alimentación
Presión parcial de O.D. en Agua. Proporcional al
porcentaje de saturación de O.D. en Agua
0 - 200 %
4 - 20 mA
 2 % Fondo de Escala
< 270 
9 - 16 Vcc (12 Vcc típico)
< 25 mA
2
3 x 0,22 mm con blindaje general
