Sumat Electrosistemas PPROX-Ela+ Manual Del Usuario

PPROX-Ela+
 CARACTERÍSTICAS TÉCNICAS
• Tensión de alimentación: 12v CA/CC
• Consumo : Mín. 75mA - Máx. 130 mA
• 2 salidas a relés de 5A NA/NC
• Configuración de salida programable en marcha/parada o en
impulsional de 000 a 240 segundos
• 2 indicadores luminosos disponibles (rojo y verde)
• Entrada pulsador para salida 1
• Entrada detección puerta forzada
• Entrada inhibición
• Bloqueo de seguridad tras 8 códigos erróneos durante 30 seg.
• Conexión al bus ELA+
BUS RS 485
- Longitud máx de cable: 1 km
- Número máx de periféricos en el mismo bus: 31
CARACTERISTICAS DEL LECTOR:
• Alcance máx de lectura de los tags: 5 cm
• Tipo de tag : 125KHz con soló lectura, código Manchester
• Temperatura de funcionamiento : -30°C a + 50°C
• Estanqueidad : IP66 por resinado
• Cajetín de plástico
• 3 colores intercambiables (suministrado)
• Autoprotección
• Señal luminosa de posición
• Indicador sonoro de las operaciones en curso
• Cable de conexión: 3 m, 8 conductores
 CONEXIÓN LECTOR
Cable color
Marrón +
Gris - 12 v CC
Amarillo DATA/DATA1
Blanco CLOCK/DATA0
Rosa - Led rojo (conectarse al -12v CC para encender)
Verde - Led verde (conectarse al -12v CC para encender)
Azul Autoprotección
Rojo Autoprotección
Selector DIP
1 OFF Nivel lógico transmisión 5v
2 OFF Wiegand
3 ON Wiegand 40
4 OFF TAG estandar EM 4001
 CONFIGURACIÓN INTERFAZ
• Configurar PPROX con la ayuda de su selector DIP (en la parte
trasera) en WIEGAND 44 bits
- DIP1 => OFF
- DIP2 => OFF
- DIP3 => ON
- DIP4 => OFF
• Configurar la interfaz para aceptar un lector PPROX
• Colocar el selector wiegand/data-clock de la interfaz en posición
WIEGAND (W), posición salida fábrica.
Línea
Función
Lector de proximidad para los controles de acceso ELA+
 PROGRAMACIÓN DEL PERIFÉRICO
1) Colocar el puente de programación en la posición baja P,
Parpadea el indicador luminoso amarillo.
2) Colocar el puente de programación en la posición N,
El indicador luminoso amarillo permanece encendido .
3) Programar desde la central los parámetros de funcionamiento del
periférico.
NOTA : Dispone de 4 min máximo para hacerlo.
Al final se apaga el indicador luminoso amarillo
NOTA : Un periférico solo puede funcionar si está programado, en el
caso contrario, puede perturbar la instalación.
2 flashs amarillos => identificación aceptada
Más de 2 flashs amarillos inmediatos => identificación rechazada
Más de 2 flashs amarillos retardados => error de comunicación

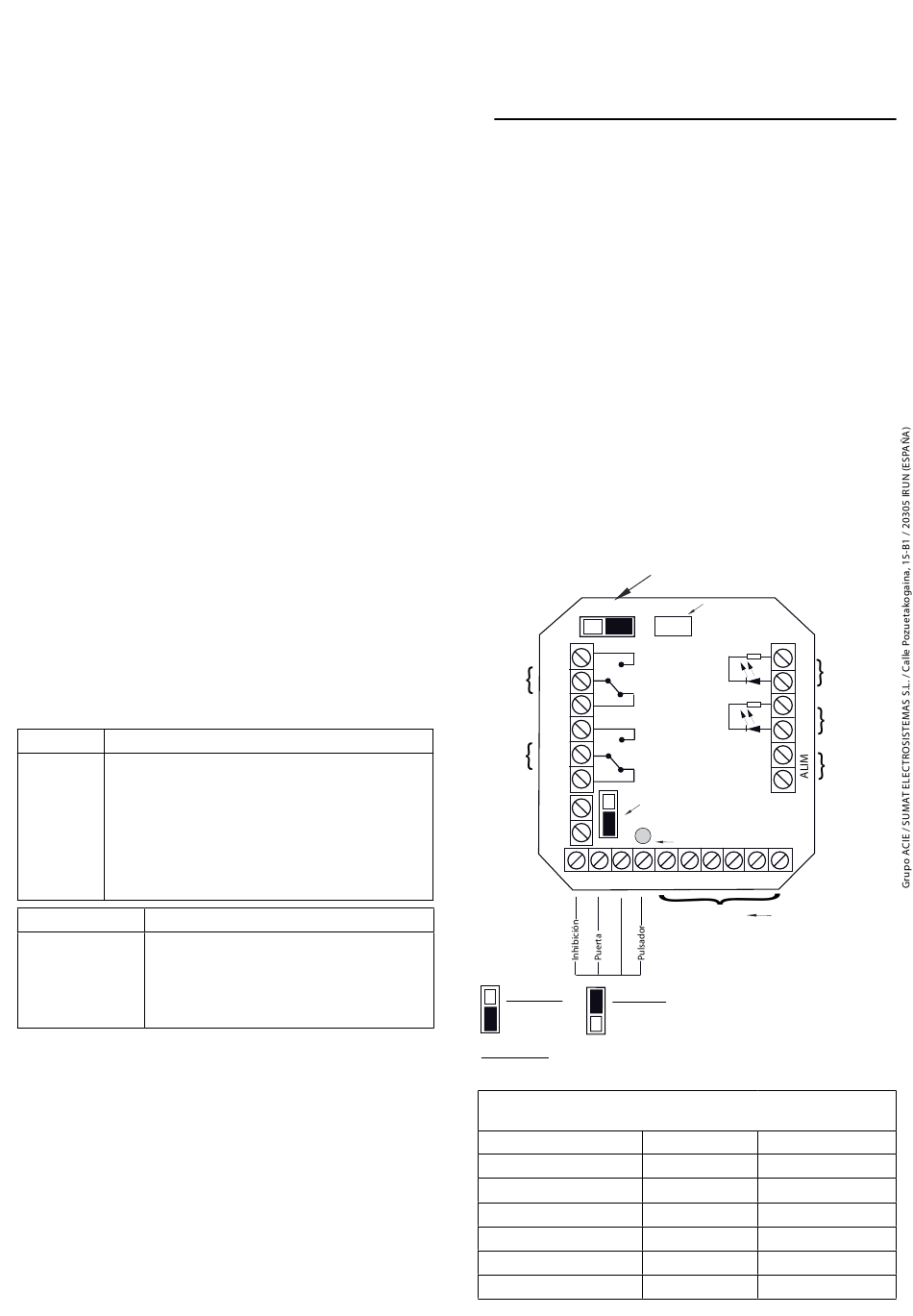

 CONEXIÓN DEL INTERFAZ
D W
NA
SALIDA 2
C
NC
NA
SALIDA 1 C
NC
P
B
Bus ELA+
N
RS 485
A
I GT C PB
Posición baja : N
Posición alta : P
Marcha normale
Permite acceder a la programación
del lector
para identificar el periférico
Salida de fábrica : posición N
CORRESPONDENCIAS DE BORNAS ENTRE ANTIGUO CPELA CON
CÓDIGO DE COLOR Y NUEVO CPELA SIN CÓDIGO DE COLOR
Interfaz antiguo
Amarillo DATA: DATA1
Marrón + 12V alim
Blanco CLOCK: DATA0
Gris – 12V alim
Rosa – LED rojo
Verde – LED verde
PPROX-ELA+ 19060407 ES
Selector
WIEGAND/DATA&CLOCK
Selector
J3
modo degradado
-
+
-
+
Puente de programación
Indicador amarillo
W1 W0 -V +V L Lv
R
LECTOR Cable del lector:
W1 - W1/DATA
W0 - W0/CLOCK
-V - DC-GROUND
+V - DC+
LR - RED LED
LV - GREEN LED
LECTOR Interfaz nuevo
Amarillo W1
Marrón V+
Blanco W0
Gris V-
Rosa LR
Verde LV
Piloto
Indicador verde
Piloto
Indicador rojo
Alimentación
12v
CA/CC
