4.2 Prueba de enchufes eléctricos

Localización del conductor de fase o neutro (izquierda / derecha)

Control de existencia de conexión a tierra

Control de tensión presente
Una imagen indica el subconjunto del enchufe e indica la posición del conductor de fase
(izquierda o derecha).
En la misma imagen también se muestra si existe una conexión a tierra. Pueden indicarse
conexiones a tierra de < 2000 Ω. Además se muestra un aviso (230 V). Si aparece la imagen
"400 V!" deberá verificar la instalación.

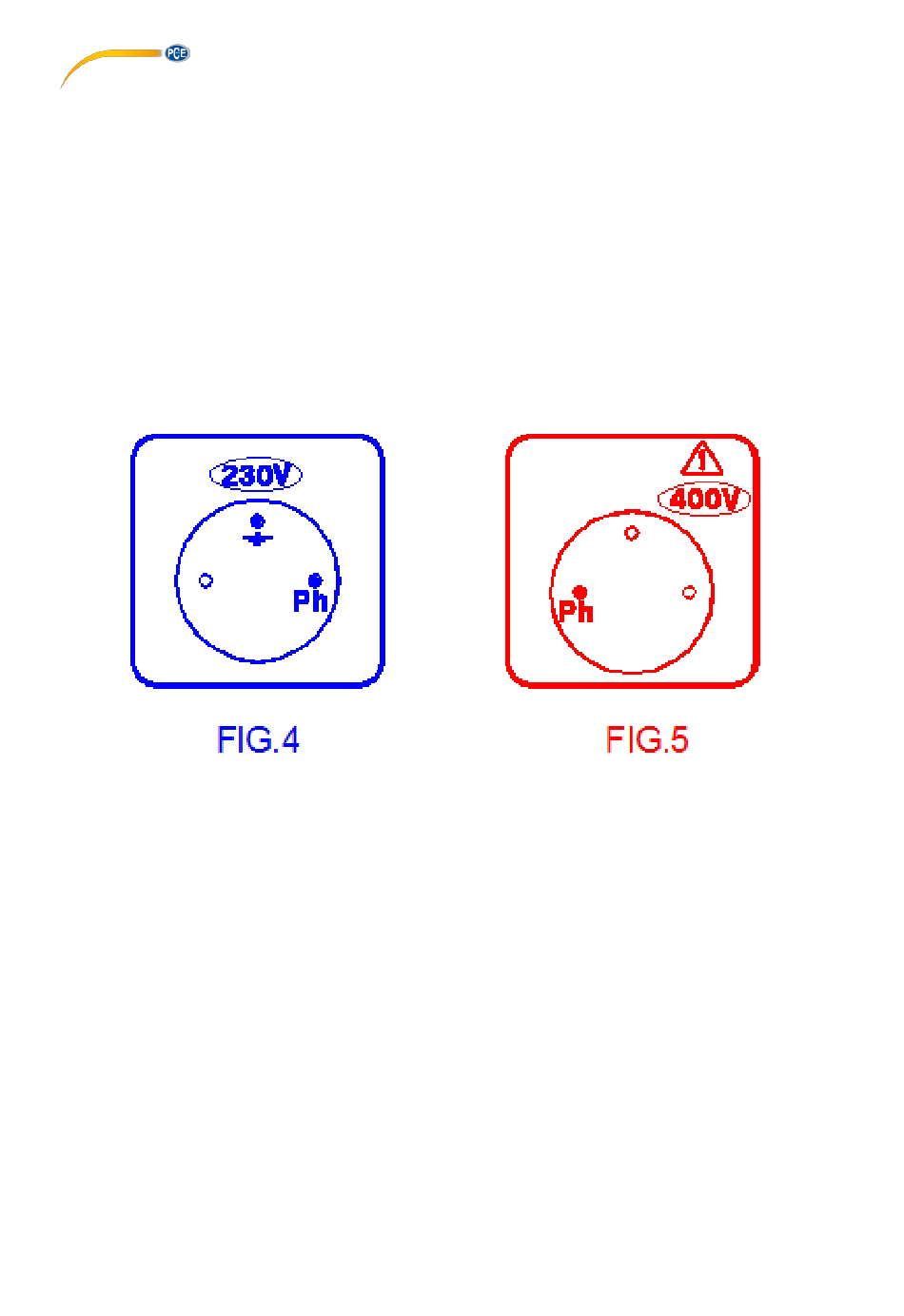

Imagen 4: Conexión a tierra existente, conductor de fase derecha, hay 230 V.
Imagen 5: Sin conexión a tierra, conductor de fase izquierda, la tensión es incorrecta.
4.3

Prueba de continuidad

Para cumplir la norma NF C 15-100 se debe controlar la continuidad de los conductores de
protección así como la puesta a tierra (principal y local). Con el PCE-ECT 50 puede detectar
resistencias de 2 Ω. Para ello conecte primero el cable del tambor con el dispositivo de mano (la
conexión se encuentra en la parte inferior del dispositivo) y a continuación con un enchufe 2P+T.
Luego toque el objeto de prueba con la punta de medición. Una prueba de continuidad positiva
se indica mediante una señal acústica continua.
Nota:
- El dispositivo reconoce automáticamente el tipo de control que está realizando. Es por
ello que carece de teclas.
- Durante la prueba de continuidad la iluminación de pantalla está apagada, para
garantizar la corriente de medida de 200 mA señalada por la norma NFC 15-100.
- Si la puesta a tierra tuviera una tensión anormal, el dispositivo detectará el fallo y
avisará con una señal acústica periódica.
