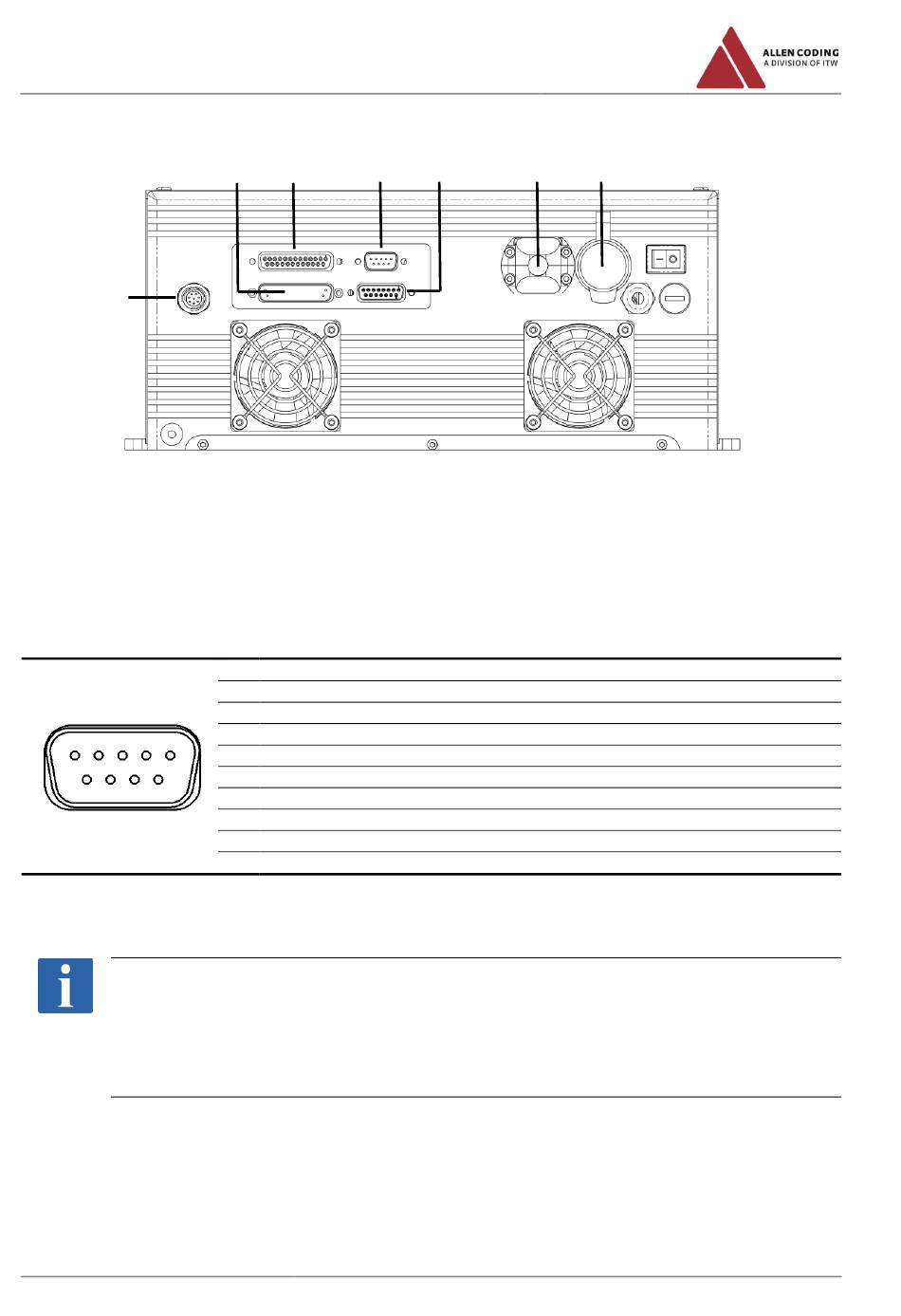

DESCRIPCIÓN DEL PRODUCTO
Controles
1. Conexión cabezal de impresión (conector d-sub de 25 polos)
Conecte aquí el cable correspondiente entre cabezal de impresión y mando.
2. Conexión cabezal de impresión (clavija d-sub de 25 polos)
Conecte aquí el cable correspondiente entre cabezal de impresión y mando.
3. Interfaz de comunicación RS232 (conector d-sub de 9 polos)
1
6
4. Interfaz I/O (conector d-sub de 15 polos)
ADVERTENCIA
Resistencia de las salidas
Los siguientes límites para la resistencia de las salidas no deben ser superados:
44
Pin
Descripción/Función
1
DCD - Pico de señal de recepción
2
RxD - Datos recibidos
3
TxD - Datos de envío
4
DTR - Terminal lista
5
GND - Señal de tierra
6
DSR - Disposición de operación
7
RTS - Encender emisor
8
CTS - Disposición de envío
9
RI - llamada entrante
U
= 24 V
max.
I
= 50 mA (recomendado 30 mA)
max.
NGT-Serie
M00601106ES0214
