Монтажный комплект
CHASING WaterLinked DVL
RU
Руководство пользователя
V1.0
Монтажный комплект CHASING
предназначен для облегчения установки и использования DVL на подводных
дронах моделей CHASING M2, CHASING M2 PRO и CHASING M2 PRO MAX.
Компоненты этого комплекта используются для присоединения DVL к
подводному дрону. Комплект прост в установке и удобен в использовании.
DVL — это акустический доплеровский прибор, аналогичный доплеровскому
измерителю скорости течения (Acoustic Doppler Current Profiler, ADCP). Он
позволяет точно определять скорость и направление движения подводных
дронов путем измерения интервалов времени между звуковыми импульсами
с помощью четырех датчиков. DVL поддерживает функции отображения
скорости движения дрона под водой и его удержания в фиксированной точке.
1
3

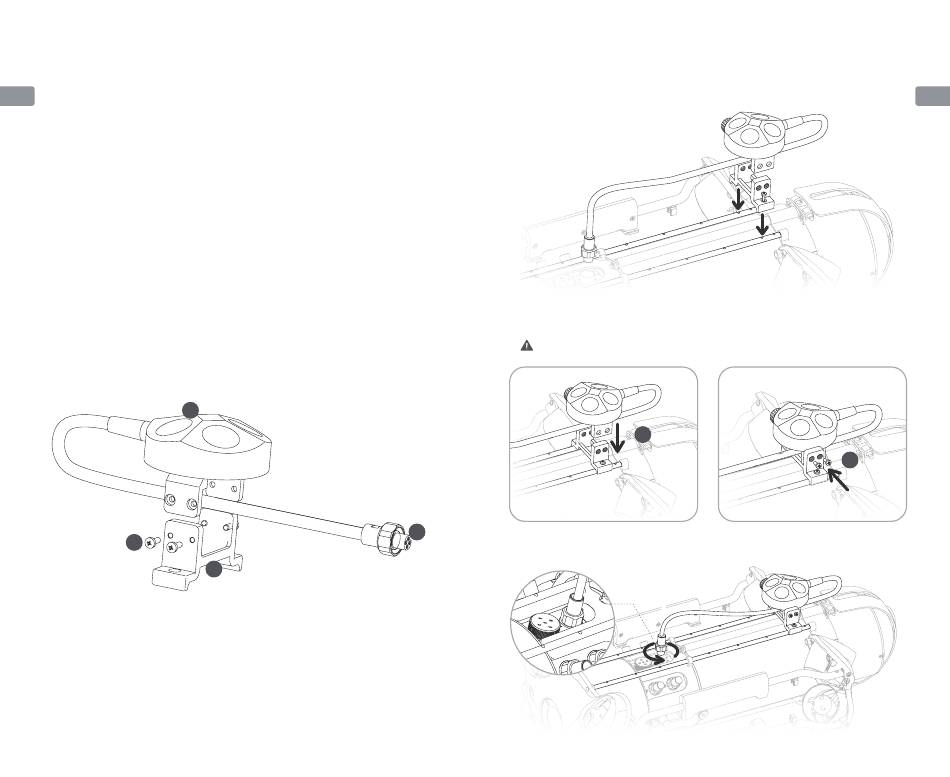

1. DVL (с установленными монтажными кронштейнами и заглушкой)
2. Монтажное основание DVL
3. Винты M3 × 8 мм
4. 4-контактный порт
27
WaterLinked DVL A50 специально
2
Установка и подключение
1. Прикрепите монтажное основание к нижней хвостовой части устройства с
помощью двух винтов M3 × 8 мм, как показано на рисунке.
2. Потяните кабель DVL назад и вставьте DVL в монтажное основание ①.
После установки закрепите ② с обеих сторон с помощью Винты M3 × 8 мм.
Примечание. Кабели DVL должны быть направлены к задней части
подводного дрона.
4
3. Подключите кабели DVL к портам устройства.
1
