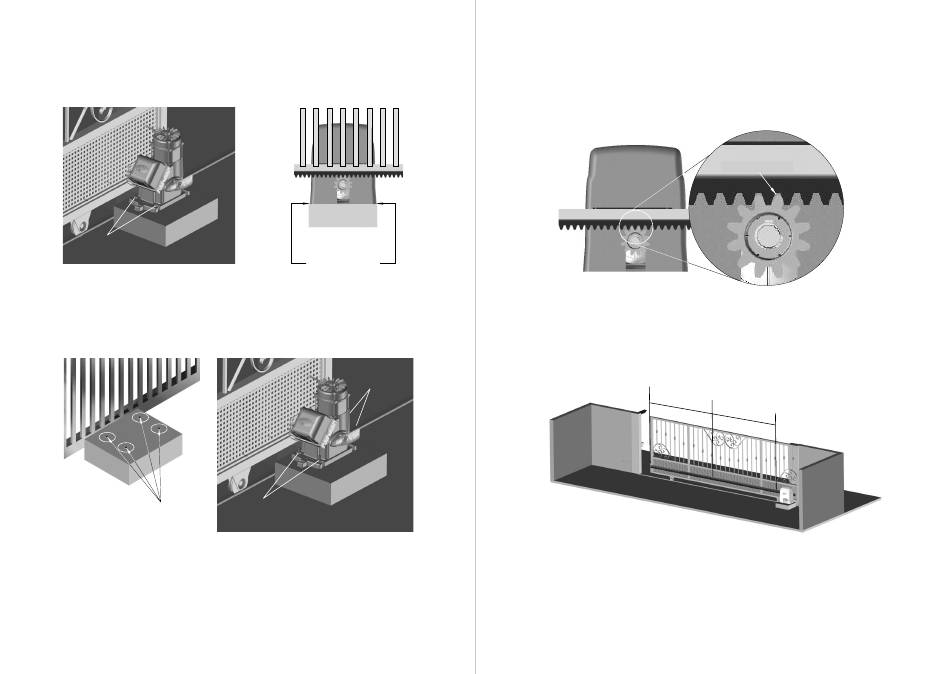

Paso 4: Haga una nivelación previa del automatizador con el portón, posicionando
la cremallera sobre el engranaje y recostando el conjunto al portón. A continuaci-
ón, marque los agujeros de fijación en el suelo o base de hormigón.
MARCAR LOS ORIFICIOS DE
FIJACIÓN EN EL PISO
Paso 5: Haga los agujeros para fijación, posicionando el automatizador alineado
al portón. Antes de apretar los tornillos S ¼" x 2 ½", mueva el portón, verificando si
el portón no se apoya contra el automatizador en su recorrido. En caso de que eso
ocurra, aleje el automatizador.
ORIFICIOS DE FIJACIÓN
COLOQUE 2 TORNILLOS
DEL AUTOMATISMO
10
MARCAR LOS ORIFICIOS
DE FIJACIÓN EN EL PISO
COLOQUE 2 TORNILLOS
S DE ¼" x 2 ½"
CON TACO S10
S DE ¼" x 2 ½"
CON TACO S10
Paso 6: Con el automatizador destrabado, posicione la barra de cremallera sobre el
engranaje y alineada al portón.
Es necesario dejar un espacio de 2mm entre la parte superior del diente del engra-
naje y la parte inferior del diente de la cremallera.
Paso 7: Fije la cremallera por toda la extensión de la hoja del portón con soldadura
o tornillos a intervalos de 300 o 400mm.
300 o
400 mm
HOLGURA DE 2 mm
300 o
400 mm
11
