9 Manejo


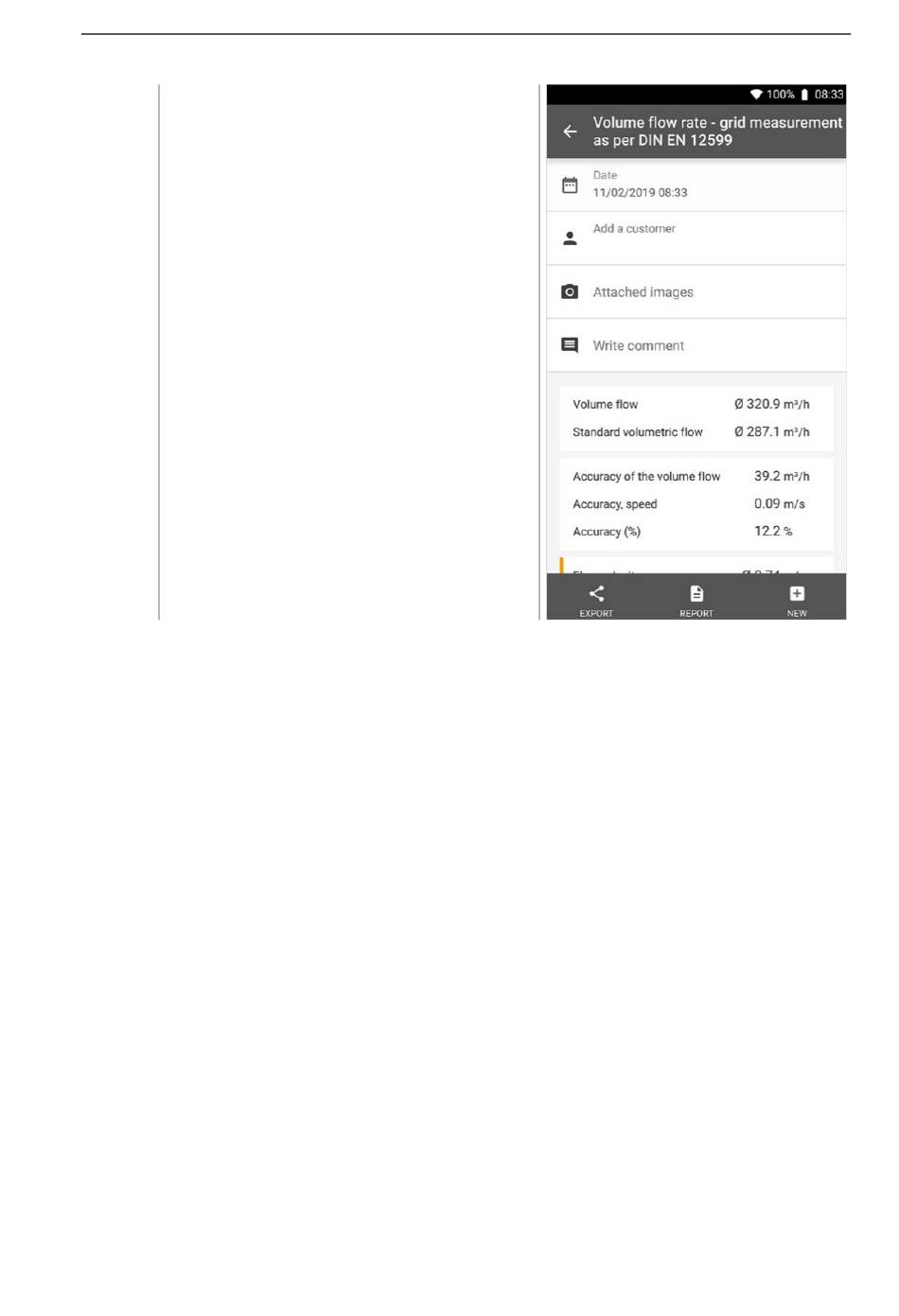

Al final de una medición de caudal
normalizada, en la representación de
resultados, obtendrá los caudales
promedio y la visualización de la
exactitud de medición que ayuda a
estimar mejor el resultado de
medición.
Caudal - medición conforme con
9.4.4
ASHRAE 111
Con esta aplicación es posible medir el caudal en un canal de sistemas de
ventilación según la norma ASHRAE 111. Para ello hay diversas posibilidades
las cuales se dividen, principalmente, en el rango de medición y las sondas
necesarias.
• Sondas de velocidad térmicas (incl. medición de temperatura y en algunos
casos de humedad) para velocidades de flujo bajas
• Sonda de molinete de 16 mm (incluye medición de temperatura) para
velocidades de flujo intermedias
• Tubo de Pitot para mediciones en velocidades altas y en corrientes sucias
con una gran concentración de partículas
Una condición muy importante para una medición exacta es la idoneidad de los
puntos de medición. Es necesario respetar las distancias mínimas a posibles
fuentes de interferencias.
• La distancia a fuentes de interferencias situadas hacia arriba en la corriente
de, como mínimo, seis veces el diámetro hidráulico Dh = 4A/U (A: sección
del canal, U: perímetro del canal).
• La distancia a fuentes de interferencias situadas hacia abajo en la corriente
de, como mínimo, dos veces el diámetro hidráulico Dh = 4A/U (A: sección
del canal, U: perímetro del canal).
