DHG Eva400 Serie Manual Del Usuario
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Eva400/Eva450/Eva600
IFU no: 789-ML Ver. 21 2021-12-07
SWL: 180 kg/ 400 lbs
SWL: 205 kg/ 450 lbs
SWL: 270 kg/ 600 lbs
Instructions for use – English
Bruksanvisning – Svenska
Brukermanual – Norsk
Brugsvejledning – Dansk
Käyttöohje – Suomi
Gebrauchsanweisung – Deutsch
Handleiding – Nederlands
Manuel d'utilisation – Français
Manuale utente – Italiano
Manual de usuario – Español
Instrukcja obsługi – Polski
Návod k použití – Český
Návod na použitie – Slovensky
Instruções de utilização - Português
Eva400EE: 60100001
Eva400EM: 60400011
Eva450EE: 60100002
Eva450EE, low legs: 60100006
Eva450EM, low legs: 60100007
Eva600EE: 60100003
Eva600EE, low legs: 60100010
Tabla de contenido
Manuales relacionados para DHG Eva400 Serie
Resumen de contenidos para DHG Eva400 Serie
- Página 1 Eva400/Eva450/Eva600 Instructions for use – English Bruksanvisning – Svenska Brukermanual – Norsk Brugsvejledning – Dansk Käyttöohje – Suomi Gebrauchsanweisung – Deutsch Handleiding – Nederlands Manuel d’utilisation – Français Manuale utente – Italiano Manual de usuario – Español Instrukcja obsługi – Polski Návod k použití...
-
Página 157: Español

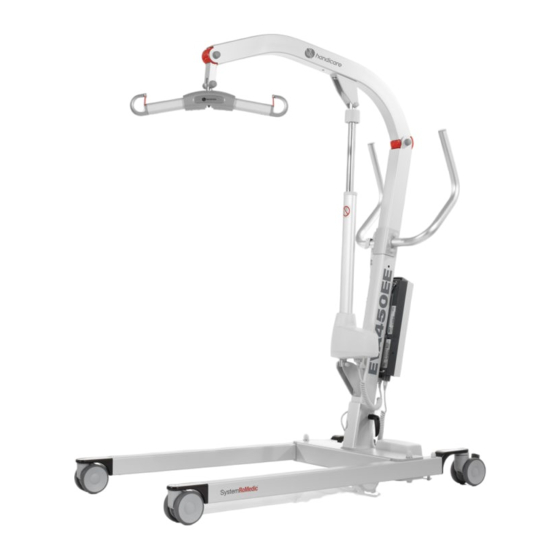

Eva400/Eva450/Eva600 Manual de usuario - Español REV. DESC 1. Brazo 2. Mástil Eva450EML Eva450EEL Eva600EEL 3. Manillar 4. Paquete de baterías 5. Parada de emergencia 6. Módulo de control 7. Motor de espaciamiento (EE) 8. Ruedas traseras con freno 9. Percha con cierre de seguridad 10. -
Página 158: Uso Previsto Del Producto
Uso previsto del producto Eva es una unidad móvil y portátil que, junto con los accesorios homologados, ayuda a elevar y/o trasladar pacientes en posición sentada o supina desde la cama a una silla o viceversa, además de trasladar pacientes en distancias cortas en interiores cuando lo necesite. -
Página 159: Montaje
Montaje Asegúrese de que se incluyan todos los componentes: mástil con brazo, motor de elevación, barra portante, módulo de control y paquete de baterías. Base con motor y tirador de bloqueo. Panel de mandos y cable. Instrucciones, cable de carga y cable de alimentación para el dispositivo de carga. Coloque el mástil en la base. -
Página 160: Inspección Final
Inspección final Asegúrese de no haberse dejado ninguna pieza en el embalaje. Examine posibles indicios de desgaste o daños en la grúa. Compruebe las cuatro ruedas con sus respectivos bloqueos. Compruebe todas las conexiones y fijaciones, incluidos tornillos y pernos. Eva450/Eva600 Compruebe la función de parada de emergencia activando el botón de parada de Eva400... -
Página 161: Empleo Del Producto
Empleo del producto Contraindicaciones, precauciones y advertencias Contraindicaciones • Las grúas de suelo no las pueden utilizar pacientes que sobrepasen el peso máximo indicado en la etiqueta de las grúas. • La grúa no se debe bajar en agua ni utilizar en una ducha. •... -
Página 162: Riesgos Residuales
Advertencias • El asistente debe poder leer y entender el Manual/las Instrucciones de uso del producto. • Es importante utilizar únicamente accesorios homologados para evitar que los componentes se desenganchen de forma accidental y se produzca posteriormente una caída que puede desembocar en una lesión del paciente. •... -
Página 163: Carga De Baterías
Eva450/Eva600 Carga de baterías Una señal acústica durante la operación de la grúa indica que la batería necesita recargarse. Cargue la grúa tras su uso para asegurarse de que siempre se halle completamente cargada. Bloquee las ruedas al cargar la batería. Eva450/Eva600: 1. -
Página 164: Unidad De Mano
Consulta de la información de servicio En la pantalla puede consultarse la información básica de servicio. Para acceder a la misma, pulse medio segundo el botón de subida del brazo de grúa. La información se mostrará durante medio minuto o hasta la activación de otros botones. •... -
Página 165: Parada De Emergencia
Parada de emergencia Eva400 Eva450/Eva600 Para activar la parada de emergencia Pulse el botón de parada de emergencia de color rojo, situado en el módulo de control. Restablecimiento Gire el botón en la dirección de las flechas hasta que el botón se retraiga. Al objeto de evitar la descarga de la batería recomendamos mantener pulsado el botón de parada de emergencia cuando no se utilice la grúa. -
Página 166: Localización De Averías
Localización de averías Si no se puede activar la elevación o el espaciamiento, compruebe lo siguiente: – Que el botón de parada de emergencia no esté pulsado. – Que todos los cables estén conectados de forma correcta y segura. Saque el contacto y vuélvalo a enchufar bien. –... - Página 167 Instrucciones de uso No utilice nunca la grúa si no ha recibido una formación adecuada en materia de grúas y eslingas. No utilice nunca la grúa antes de haber leído el manual de la grúa y las eslingas. Lleve a cabo una evaluación de los riesgos. Esto le indicará si son necesarios uno o más asistentes. Antes de usar la grúa, compruébela siempre.
- Página 168 Instrucciones de uso 10. Pulse el botón de subida de la unidad de mano para levantar al usuario. Siga subiendo hasta que las correas estén tensas y el usuario esté a punto de ser levantado. En ese momento, DETÉNGASE y lleve a cabo una comprobación de seguridad.
-
Página 169: Accesorios
Accesorios Vida útil prevista de los accesorios Consulte el manual o las hojas informativas de los accesorios correspondientes Eslingas de elevación La línea SystemRoMedic™ de Direct Healthcare Grouparca una amplia gama de cómodas y prácticas eslingas de alta calidad que se adaptan a todo tipo de operaciones de elevación y a usuarios con distintas necesidades. -
Página 170: Mantenimiento
Mantenimiento La grúa debe someterse a un minucioso examen como mínimo una vez al año. La inspección la debe llevar a cabo personal autorizado conforme a lo indicado por el manual de servicio de Direct Healthcare Group. Las reparaciones y mantenimiento deben realizarlos exclusivamente personal autorizado con ayuda de piezas de repuesto originales. - Página 171 Simboli Eva400 Eva450/ Eva 600 Blanco/azul Lea el manual de usuario No debe desecharse con la basura doméstica Este producto cumple con los requisitos 2017/745, (MDR) Tipo B, según el grado de protección contra descargas eléctricas. Este dispositivo ha sido concebido para uso en espacios interiores. Clase II , doble aislamiento Este producto ha sido probado y aprobado con respecto a la seguridad en el lugar de trabajo de conformidad con los...
-
Página 172: Información Técnica
Información técnica Eva400 Eva450 Eva600 Velocidad de elevación 34 mm/s sin carga. Baterías Dos baterías de gel de acumulador de plomo selladas y reguladas por válvula, 12 V, 2,9 Ah. Externo: Linak CH01 (9000368) Interno: Cable incluido: 400 mA máx. Cargador voltaje: 100-240VAC (50-60 Hz). - Página 173 Se ha probado que la grúa cumple los estándares normativos actuales relativos a su capacidad para bloquear las EMI (interferencias electromagnéticas) de fuentes externas. La grúa se ha probado de conformidad con la norma IEC60601- 1-2, edición 4. Algunos procedimientos pueden ayudar a reducir las interferencias electromagnéticas como, por ejemplo, cumplir el entorno previsto: entorno de atención sanitaria doméstica y entorno de instalaciones de atención sanitaria profesional.
- Página 251 EMC 450/600EM/EE I F U...
