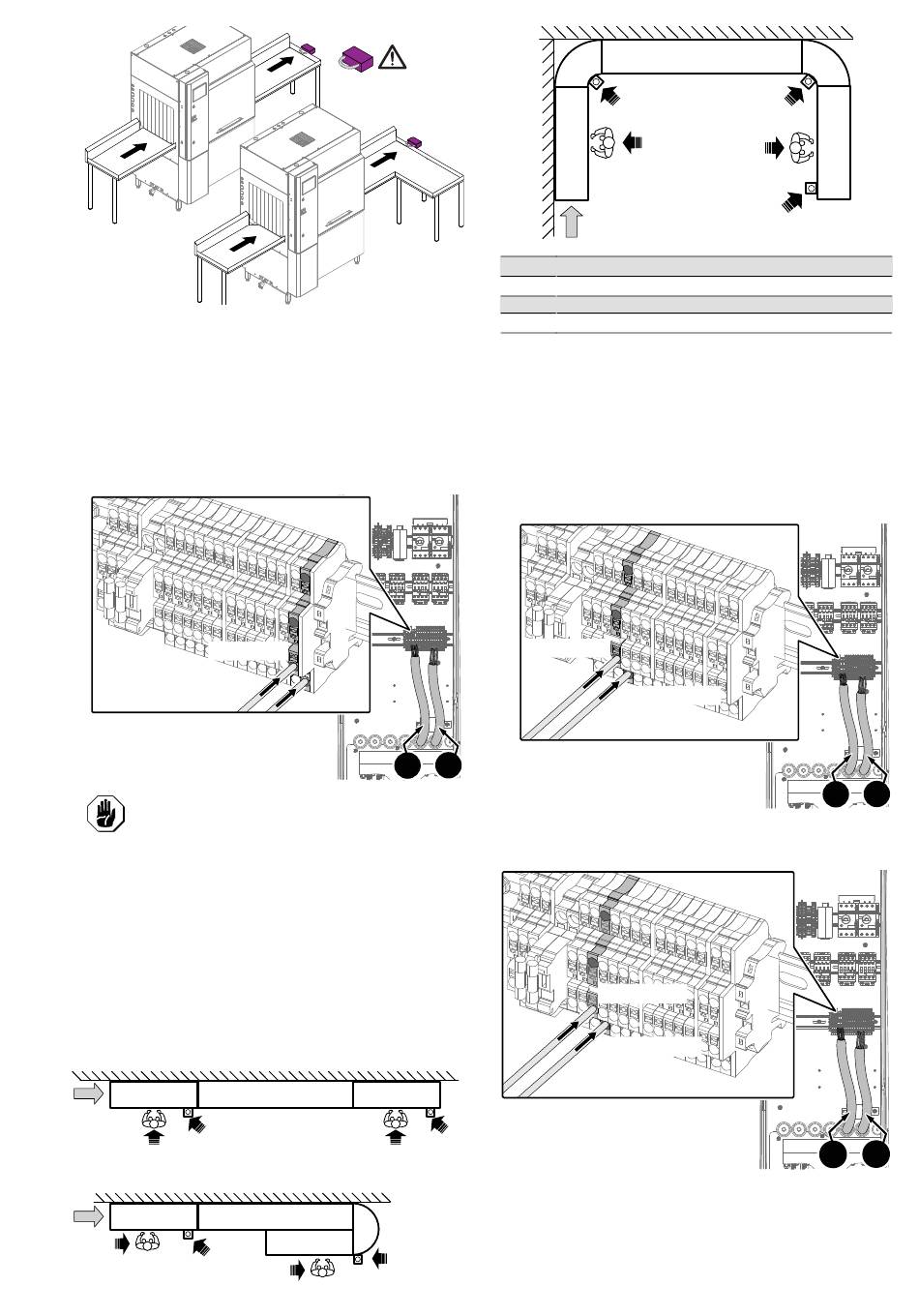

E.13.1 Preinstalación de la conexión eléctrica
La máquina está preconfigurada para la instalación del
interruptor de fin de carrera.
Realice lo siguiente para conectar el interruptor de fin de
carrera a la máquina:
• abra la puerta de la caja eléctrica;
• pase los cables de conexión por los pasacables "1" o "2".
• Conecte el interruptor de fin de carrera a los bloques de
terminales XT2–1BEL y XT2–1AB.
XT2 - 1AB
PRECAUCIÓN
Cerciórese de instalar correctamente el
interruptor de fin de carrera.
E.14 Ubicación de los interruptores de
emergencia
Si en la entrada o la salida de un lavavajillas de cesto
arrastrado se conectan sistemas de movimiento de cestos,
en dichos sistemas hay que instalar interruptores de emer-
gencia claramente visibles y de fácil acceso para el operador
"R" que deba utilizarlos.
A continuación se ilustran algunas conexiones posibles entre
los lavavajillas "L" con sistemas de movimiento de cestos "M",
con las posiciones correspondientes de los interruptores de
emergencia "E" y las estaciones de trabajo "R".
M
E
R
M
R
E
End Limit Switch
XT2
XT2 - 1BEL
2 1
L M
R
L
M
M
E
R
M
M
"R" Operador o estación de trabajo
"L" Lavavajillas
"M" Sistemas de movimiento de cestos
"E" Interruptor de emergencia
E.14.1 Conexión eléctrica
Realice lo siguiente para conectar los interruptores de
emergencia a la máquina:
1. abra la puerta de la caja eléctrica;
2. pase los cables de conexión por los pasacables "1" o "2".
3. conecte los interruptores de emergencia a:
Interruptor de emergencia IN
• Bloques de terminales XT2–11BEL y XT2–11AB
XT2 - 11AB
Interruptor de emergencia OUT
• Bloques de terminales XT2–12BEL y XT2–12AB
XT2 - 12AB
XT2 - 12BEL
E
E.15 Conexión eléctrica del ventilador de
salida
Al conectar los ventiladores de aspiración externos se activan
o desactivan cuando la máquina está preparada para funcio-
nar o en funcionamiento. Además, los ventiladores se
L
E E
R
R
E
XT2 - 11BEL
M
M
XT2
2 1
XT2
2 1
