4.5 Módulo de control 2DI LC COM
Las propiedades del módulo de control 2DI LC COM son idénticas a las del
módulo de control 2DI COM descritas en el
En este apartado se describe únicamente la entrada adicional IN LC.
Descripción

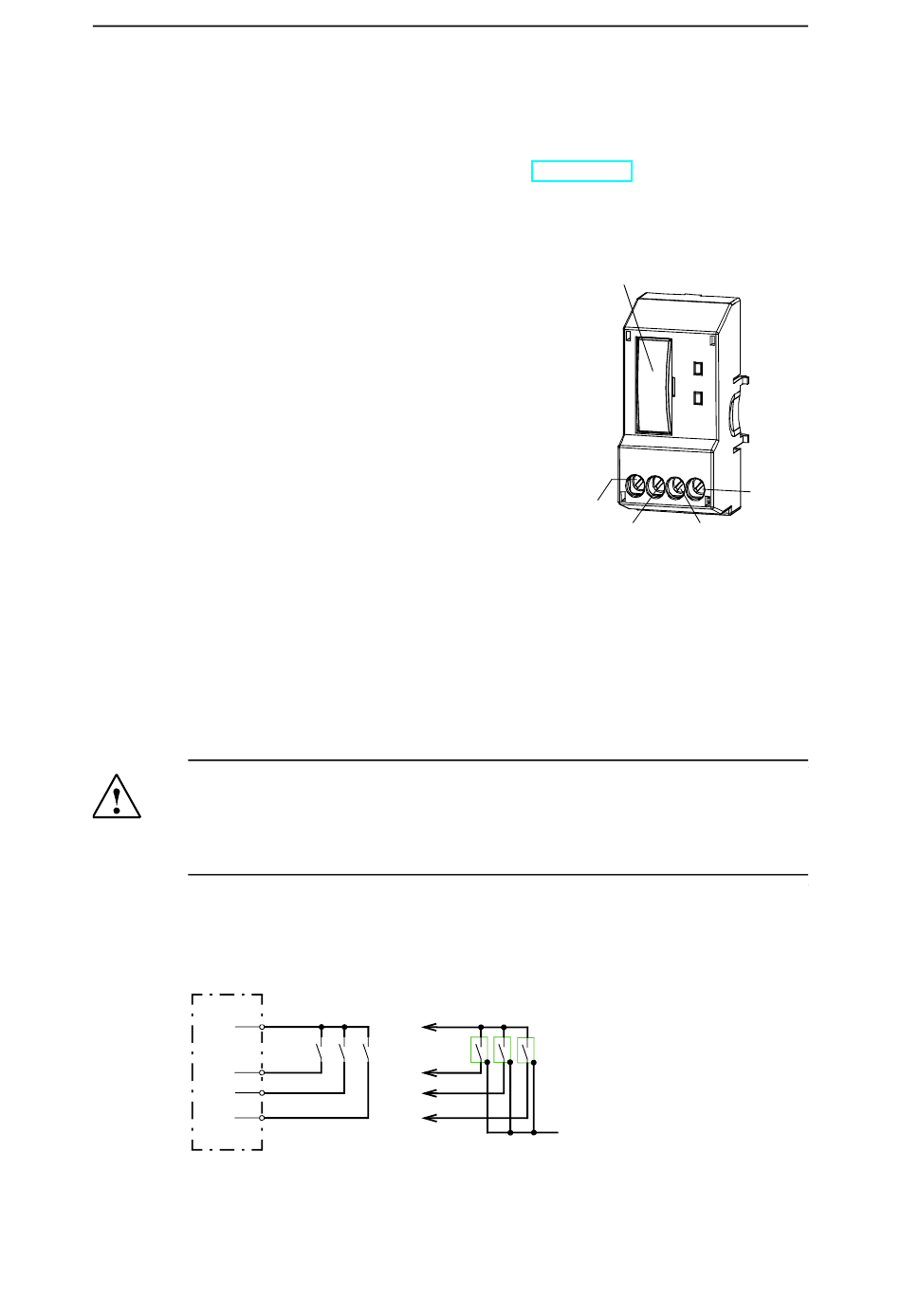

El módulo de control 2DI LC COM es apropiado
para los siguientes arrancadores de motores con
anchuras de montaje 65 y 130 mm:
• High Feature con el sufijo de referencia -.AA3
(desde el estado de producto E02)
o desde el sufijo de referencia -.AB4
• Arrancadores de motores de seguridad
(desde el estado de producto E05).
Si se conecta la entrada IN LC a L+ 24 V CC, es
conmutado el arrancador de motor a el modo de
operación manual local.
Independientemente de la función de entrada
parametrizada, IN3 (entrada 3) sirve entonces para el giro horario e IN4 (entrada
4) para el giro antihorario del arrancador de motor. En el modo de operación
manual local es soltado el freno automáticamente si está aplicada la señal CON.
(IN3/IN4).
Si está abierta IN LC, este módulo actúa igual que el módulo de control 2DI
COM, ejecutándose las acciones de entrada parametrizadas.
Advertencia
La conmutación de la entrada IN LC habiendo parametrizadas a la vez funciones
en las entradas 3 y 4 podría originar estados indefinidos del arrancador de motor
(p. ej.activación/desactivación espontánea al hallarse el arrancador en la posi-
ción final y conmutarse entonces a la operación manual local).
Cableado
Efectuar el cableado de las entradas conforme al esquema siguiente:
4
U1
3
DI 0.7
2
DI 0.6
1
Figura 4-7: Diagrama de conexiones del módulo de control 2DI LC COM
SIMATIC - Arrancador de motor ET 200S
GWA-4NEB950007204-15
2 conductores
L+
IN4
IN3
IN LC
Puesta en marcha y diagnóstico
Apartado 4.4.
Interfaz PC
IN LC
Entrada 3
3 conductores
Para 3 conductores es necesario
M
enlazar la masa con la masa del
grupo de potencial (p. ej.PM-D).
2
3
1
2
3
4
L+
24 V CC
Entrada 4
4-13
