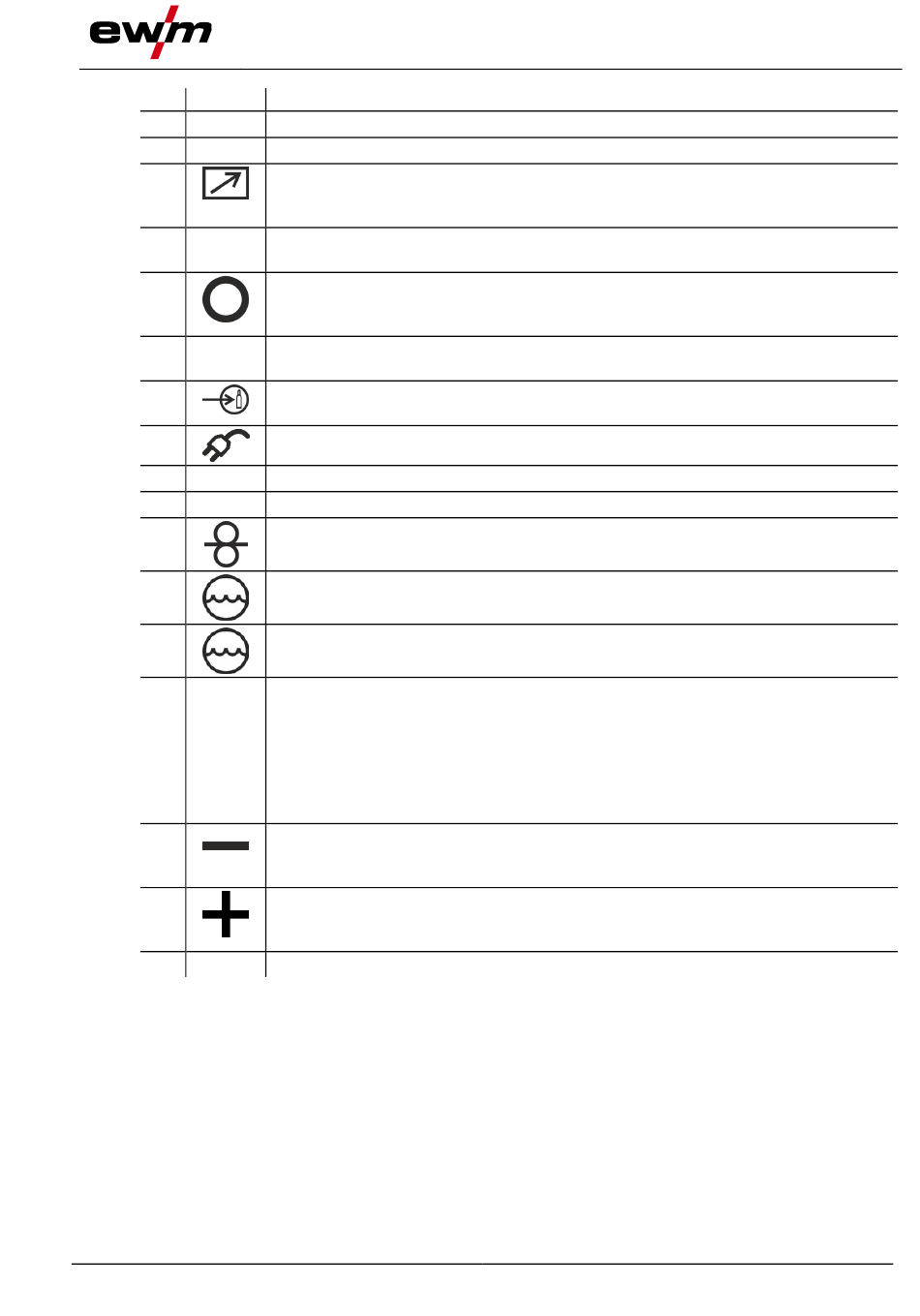

Pos Símbolo Descripción
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
099-005406-EW504
30.03.2022
Descripción del aparato - Breve vista general
0
Asa
Control del aparato > Véase capítulo 4.2
Toma de conexión de 19 polos (analógica)
Para la conexión de accesorios analógicos (control remoto, cable de control de pistola
de soldar, etc)
Conexión de la antorcha (Conexión central Euro o Dinse)
Corriente de soldadura, gas de protección y pulsador de la antorcha integrados
Zócalo de acoplamiento, conector de selección de polaridad
Toma del conector de selección de polaridad en el funcionamiento eléctrico manual o
transporte.
Interruptor principal
Encender/apagar el aparato.
Rosca de conexión - G¼"
Conexión de gas de protección (entrada)
Cable de conexión a red > Véase capítulo 5.1.7
Salida aire de refrigeración
Patas de máquina
Apertura de entrada para la alimentación externa de alambre
Apertura preparada de la carcasa para utilizar con la alimentación externa de alambre.
Base de conexión de 8 polos
Cable de control, unidad de refrigeración
Base de conexión de 4 polos
Tensión de alimentación, unidad de refrigeración
Cable de corriente de soldadura, selección de polaridad
Corriente de soldadura para conexión central Euro/antorcha, permite selección de po-
laridad.
• ----------- MIG/MAG: Zócalo de conexión de la corriente de soldadura «+»
• ----------- Hilo tubular autoprotector/TIG: Zócalo de conexión de la corriente de
soldadura «-»
• ----------- Eléctrica manual: Zócalo de acoplamiento
Zócalo de conexión, corriente de soldadura «-»
La conexión del accesorio dependerá del proceso. Observe la descripción de conexión
del correspondiente proceso de soldadura > Véase capítulo 5.
Zócalo de conexión, corriente de soldadura «+»
La conexión del accesorio dependerá del proceso. Observe la descripción de conexión
del correspondiente proceso de soldadura > Véase capítulo 5.
Entrada aire de refrigeración
Vista frontal/vista posterior
