Preparativos para el funcionamiento del aparato
Pos: 17 /Technische Do kumentation/Flash CORIO/ Dyneo/Pump enset DYNEO @ 1\mod_1521643594442 _68.docx @ 12701 @ @ 4
Pos: 18 /Technische Do kumentation/Flash CORIO/ Dyneo/Kühlschlange DYNEO @ 1\ mod_1521644319075_68.docx @ 12725 @ @ 4
Conexión de un sistema externo:
Remueva las tuercas de racor y placas de cierre de las conexiones de la
bomba.
Los empalmes de manguera en este estado son para mangueras con
conexión M16x1.
O:
Sujete las olivas de manguera con las tuercas de racor.
Desplace por arriba las mangueras de atemperación y asegúrelas con
abrazaderas para que no se desplacen.
Conecte las mangueras para avance y retorno a las conexiones de la
bomba y al consumidor externo y asegúrelo con abrazaderas.
Conmute la función de la bomba a recirculación externa.

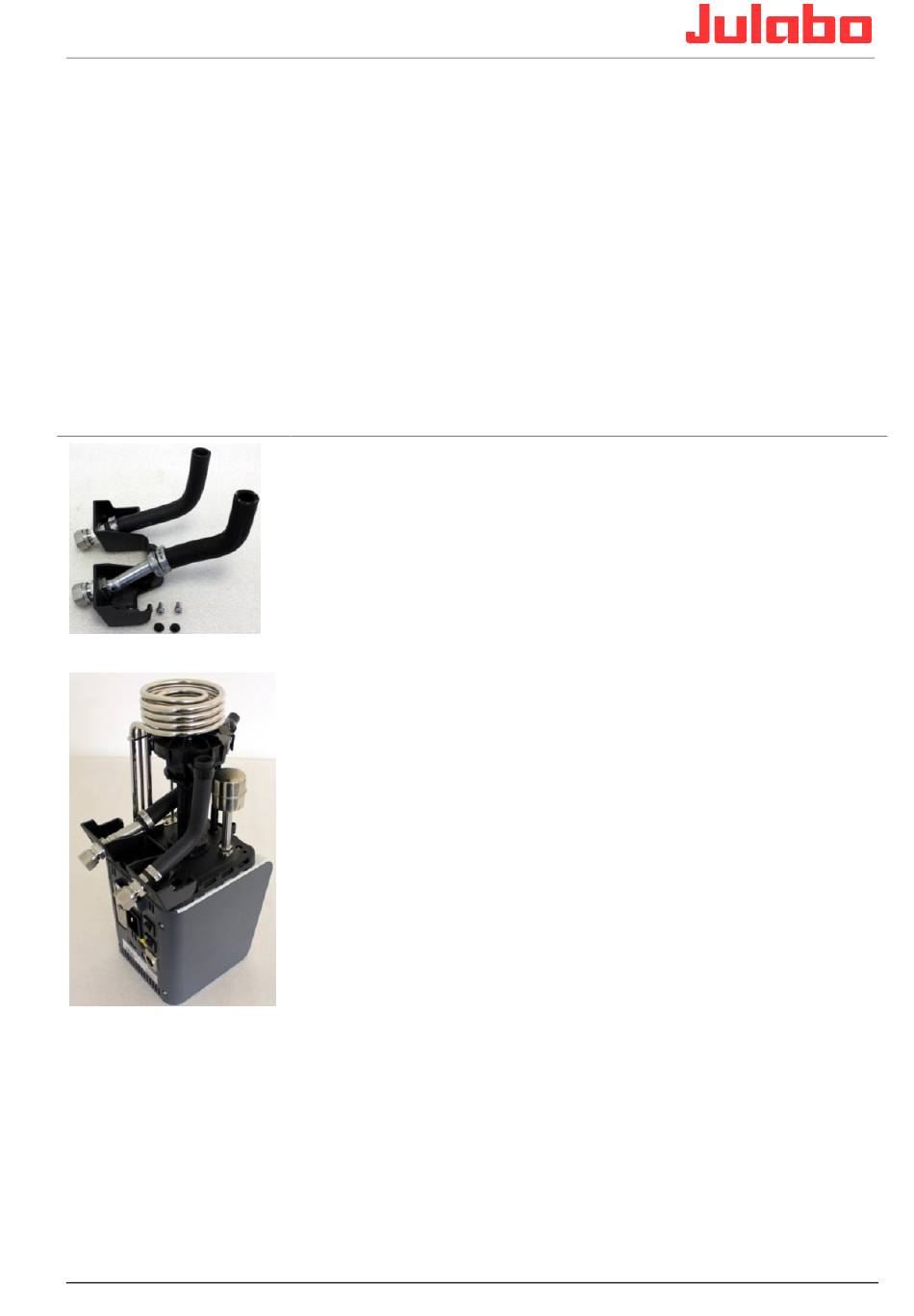

Kit de bomba, referencia 9970141
Montaje en los termostatos
Desplace el extremo de la manguera del lado >OUT< sobre el tubo

de empalme en la bomba.
Para evitar deslizamientos, asegure utilizando la horquilla con

abrazadera de resorte.
Desplace el extremo de la manguera del lado >IN< en el dispositivo

de sujeción en la bomba.
Sujete la carcasa del juego de la bomba con los 2 tornillos a la parte

inferior del termostato.
Coloque el termostato sobre la grapa del baño.

La profundidad total de inmersión se reduce con el kit de la bomba.
Conexión del sistema externo (rige también para soporte
de montaje)
Remueva las tuercas de racor y placas de cierre de las conexiones de

la bomba.
Los empalmes de manguera en este estado son para mangueras con

conexión M16x1.
O:
Sujete las olivas de manguera con las tuercas de racor.

Desplace por arriba las mangueras de atemperación y asegúrelas

con abrazaderas para que no se desplacen.
Conecte las mangueras para avance y retorno a las conexiones de la

bomba y al consumidor externo y asegúrelo con abrazaderas.
Conmute la función de la bomba a recirculación externa.

