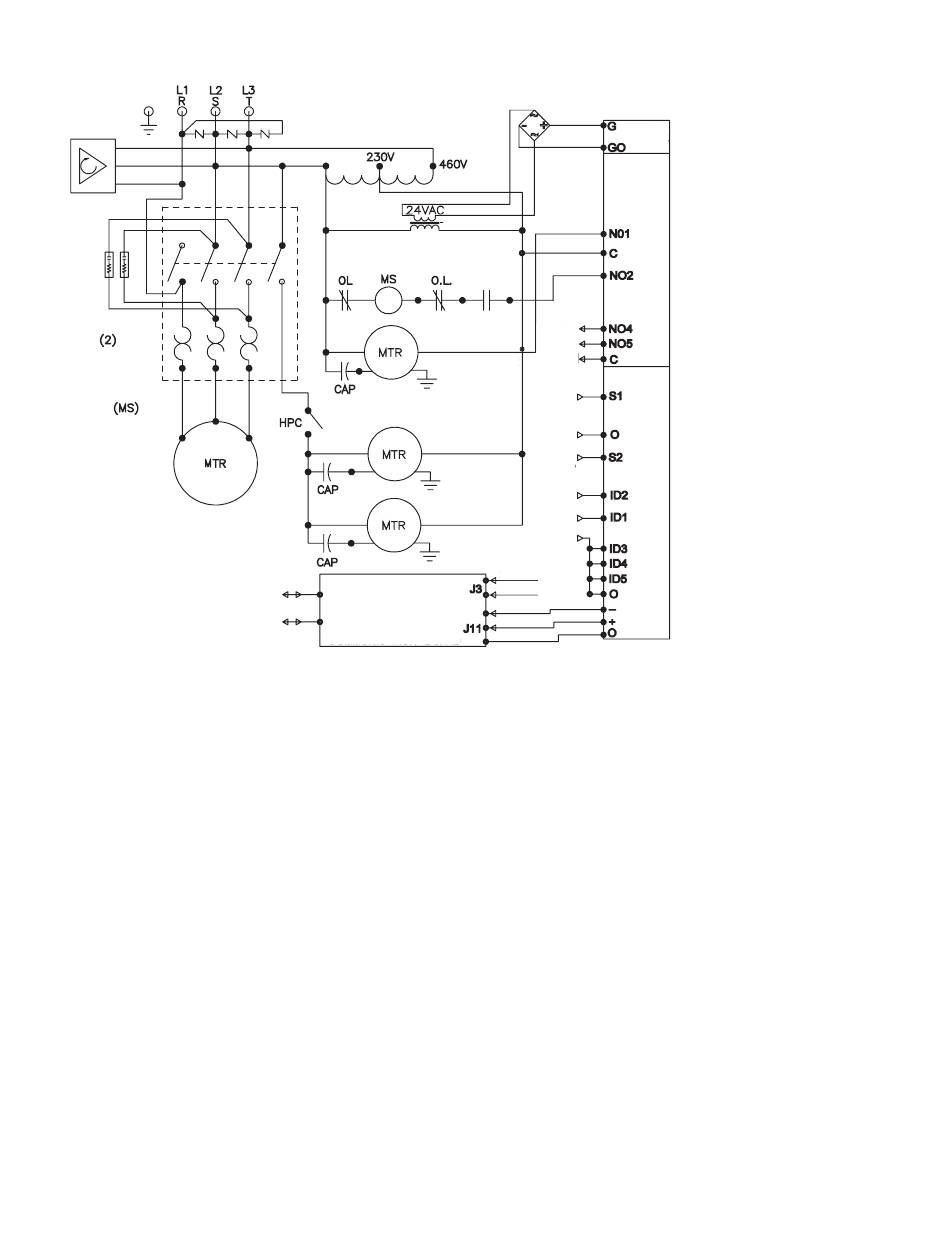

DIAGRAMA DE CABLEADO TRIFÁSICO N43 460 V GENÉRICO PARA CONTROL DE ACCESO
REMOTO (LAS OPCIONES DE UNIDAD REALES PUEDEN VARIAR)
TIERRA
MONITOR
DE FASE
SUPRESOR
ARRANQUE
DEL MOTOR
COMPRESOR
ESQUEMA ELÉCTRICO
- 28 -
VARISTOR
AUTOTRANSFORMADOR
COMPRESOR
IMPULSOR DEL
EVAPORADOR
CONDENSADOR
ETHERNET
USB
TABLERO DE COMUNICACIÓN
© 2022 nVent
RECTIFICADOR
ALIMENTACIÓN
DE 24 VCA
SALIDAS
MONITOR
CALOR
DE FASE
CLIENTE
ALARMA
ENTRADAS
TEMP. DEL
GABINETE
COM
TEMP. DEL
EVAP
IMPULSOR 1
INTERRUP.
CLIENTE.
MAL FUNC
IMPULSOR DEL
CONDENSADOR 2
24 VCA
DESDE
TRANS
89214198 REV A
89166236
