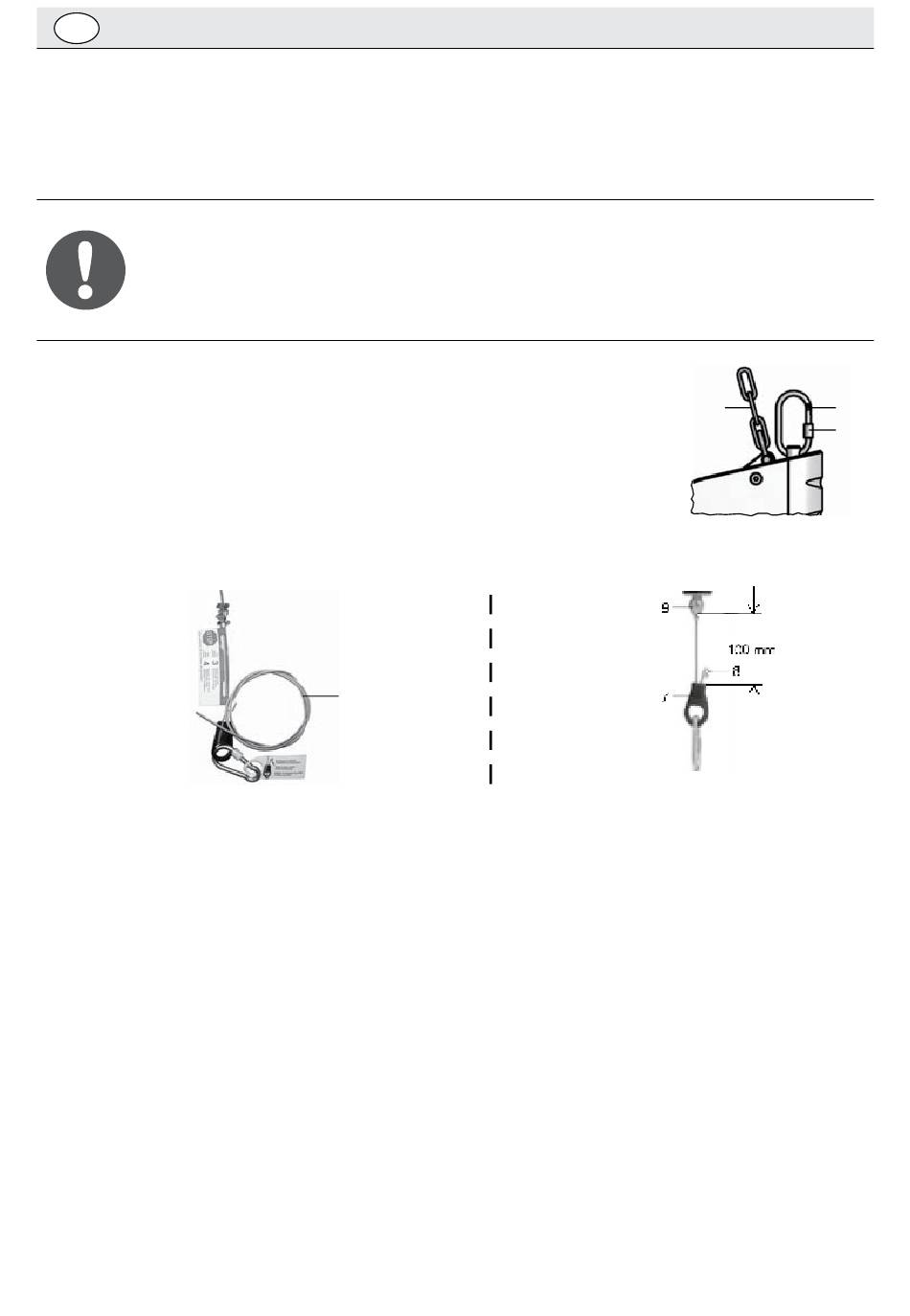

KURULUM, HALAT UZUNLUĞUNU AYARLAMA VE TAŞIMA KAPASİTESİ
Kurulum
(ortam sıcaklığı: -20 °C ila +70 °C arası)
• Yaylı balanserlerin kurulumu, halat uzunluğu ve taşıma kapasitesinin ayarlanması çalış-
DİKKAT!
maları sadece bunun için eğitim almış kalifiye kişiler tarafından yapılacaktır.
• Plastik gövdeli modellerin sıcak hava fanlarının yakınında kurulmasına izin verilmez.
• Yaylı balanser ve düşme emniyetinin (4) takılacağı tertibat, emniyet faktörü en az 5 olacak
şekilde projelendirilecektir
(5 x [yaylı balanserin kedi ağırlığı + izin verilen maksimum yük]).
1. Yaylı balanseri emniyetli askı elemanı (2) ile takın.
2. Yaylı balanserlerin emniyetli askı elemanından (2) dışarı kaymamasını sağlayın –>
emniyet somununu (2.1) sıkın.
3. Düşme emniyetini (4) askı tertibatına sabitleyin:
• Burada yaylı balanserin hareket bağımsızlığı kısıtlanmamalıdır.
• Yaylı balanserin düşmesi halinde düşme yolunun 100 mm'yi aşması yasaktır!
Halat uzunluğunu ayarlama (sadece 7221 ve 7222 için geçerlidir)
Yaylı balanserler fabrika çıkışında daha uzun bir halat (10) ile sevk edilir. İşletmeye almadan önce
istenilen halat ek uzunluğunun ayarlanması gerekir.
1. Uzatmak için halatı (10) halat kilidi (7) içinden geçirin ve çekin. Halat kilidi (7) ve halat mandalı (9) arasındaki göste-
rilen 100 mm'lik asgari mesafe muhafaza edilecektir.
2 İstenilen uzunluğa erişildiğinde ürün ile birlikte gönderilmiş olan presleme mandalını (8) halatın yük altında olma-
yan bölümüne presleyin.
3. Halatın fazlalık ucunu presleme mandalının (8) arkasından kesin.
