4 Montaje
Montaje con tornillo
Montaje en regleta
10
5. Empujar la abrazadera [2] sobre la espiga roscada [3] por detrás,
apretándola con la tuerca moleteada [4] contra el tablero de
mando [1].

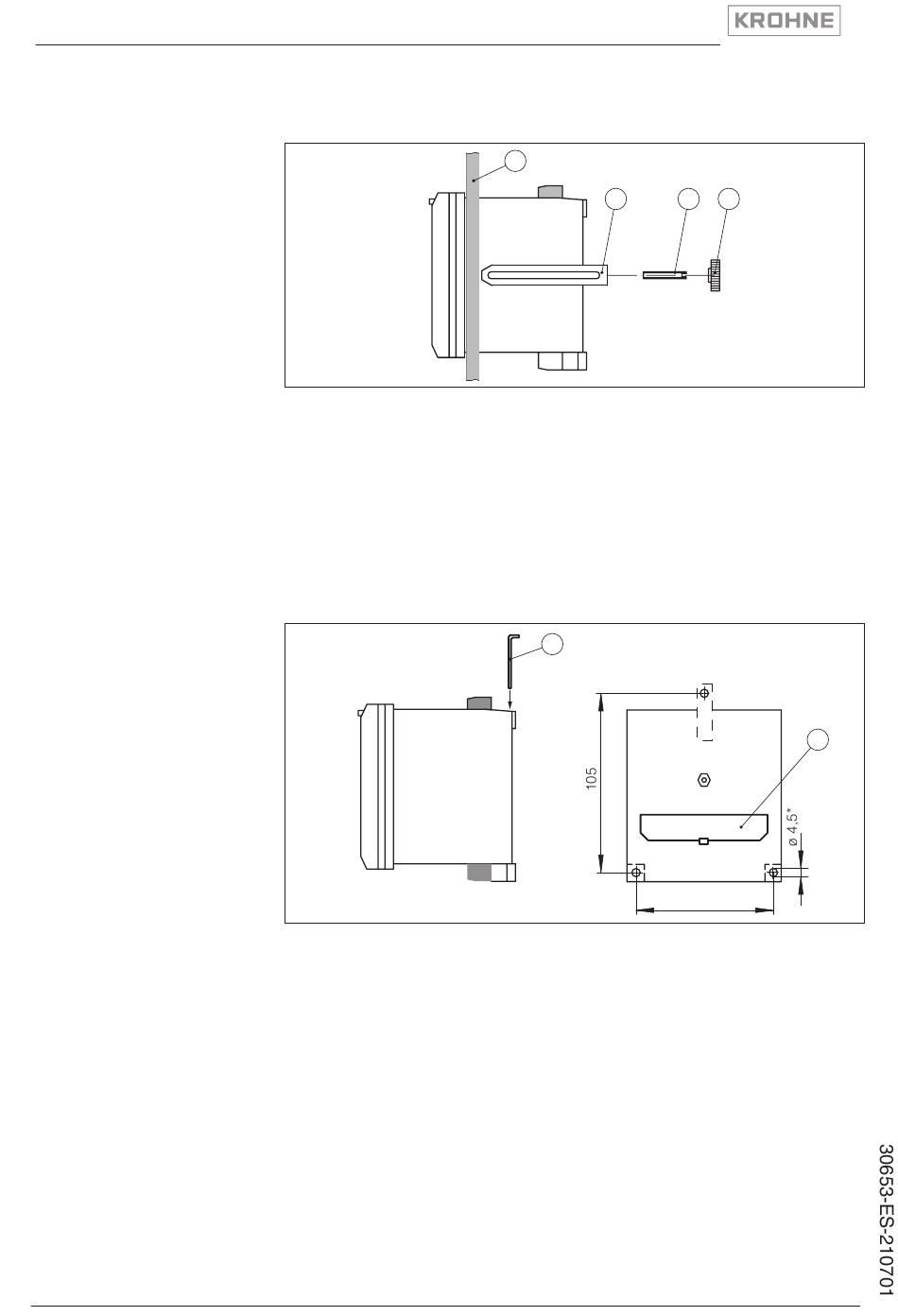

Fig. 2: Montaje en panel de control
1 Tablero de mando
2 Abrazadera
3 Tornillo prisionero
4 Tuerca moleteada
1. Introducir la brida metálica [1] desde arriba en la entalladura de la
caja de alojamiento.
2. Fijar el aparato directamente en la pared con tres tornillos (ø máx.
4 mm).
Fig. 3: Montaje con tornillo
1 Brida metálica
2 Tapa del conmutador deslizante activo-pasivo
1. Poner la placa adaptadora [1] en la parte posterior del SU 600 Ex
(muelle de la placa adaptadora hacia abajo), atornillando la placa
con el tornillo [2] (M4 x 6).
2. Poner el SU 600 Ex por debajo en la regleta de montaje [3],
empujando el aparato hacia arriba hasta que se enclave.
1
2
1
SU 600 Ex • Acondicionador de señal 4 ... 20 mA
3 4
2
