Manual Usuario de Serial LCD Backpack V2
1 INTRODUCCIÓN
Este dispositivo permite controlar un display LCD de 16x2 o 20x2 a través de la
comunicación serial TTL o RS232, permitiendo el uso de un solo pin para el
traspaso de información hacia el display.
Además tiene la opción de controlar la luz de fondo (Backlight) y el contraste de
los caracteres.
2 CARACTERÍSTICAS GENERALES

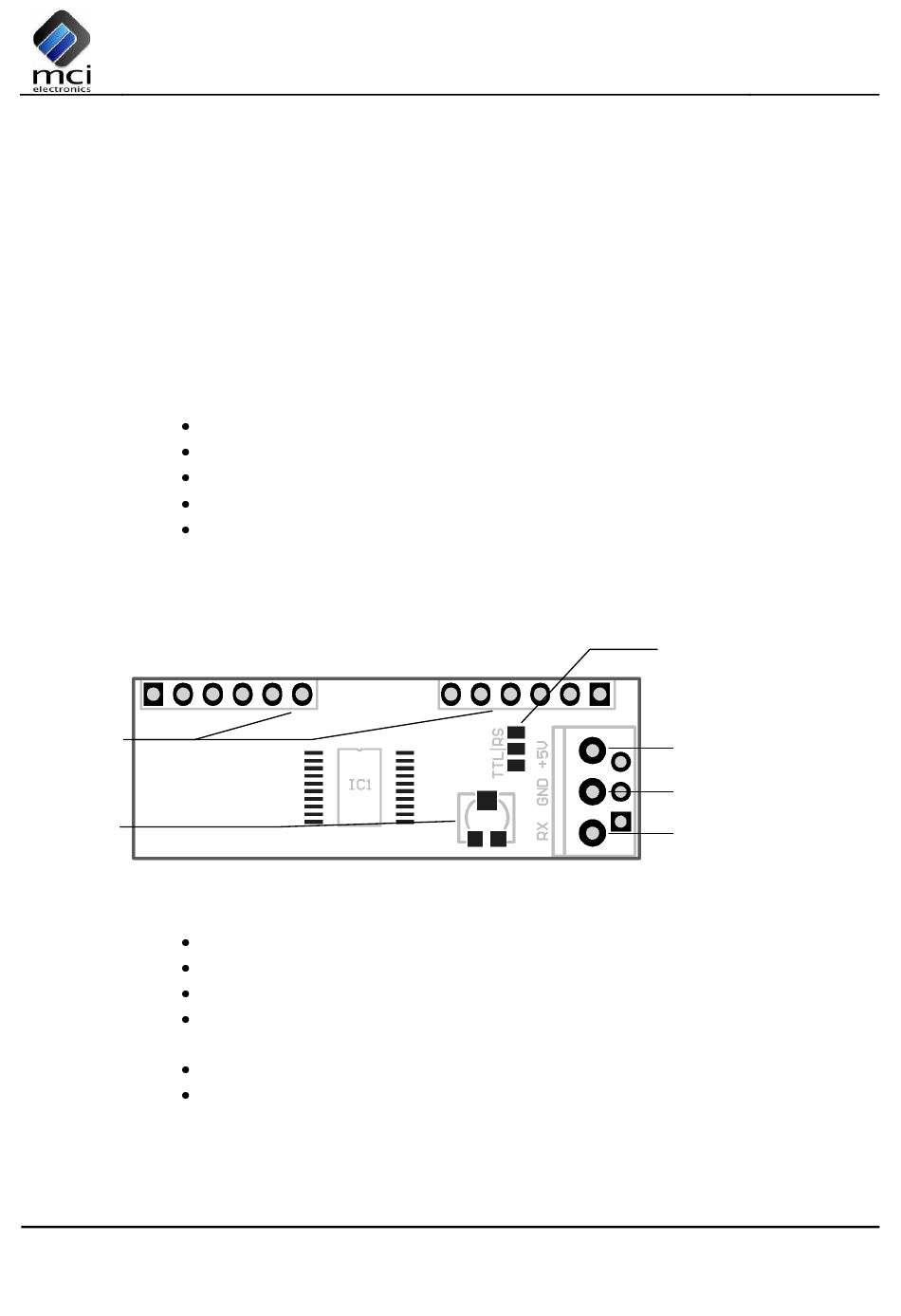

3 PARTES DEL DISPOSITIVO
Descripción de la interfaz de usuario
Conector
display
Trimpot
Descripción de la interfaz de usuario.
Luis Thayer Ojeda 0115 Of. 402 ▪ Santiago, Chile ▪ Tel. +56 2 3339579 ▪ info@olimex.cl
Controla un display LCD de 16x2 o 20x2
Soporta niveles TTL y RS232 (por defecto TTL)
Se configura a distintas velocidades de comunicación serial
Control del backlight
Control de contraste de los caracteres
Conector display: header para soldar en el display LCD.
Trimpot: potenciómetro que permite regular el contraste.
Jumper: permite seleccionar el tipo de comunicación (TTL o RS232).
Voltaje de alimentación: entrada de 5VDC para alimentar la tarjeta y el
display.
GND: referencia o tierra para la alimentación.
RX: recepción de la comunicación tanto TTL o RS232.
www.olimex.cl
Página 4 de 8
Jumper
Selector
Voltaje de alimentación
GND
RX
